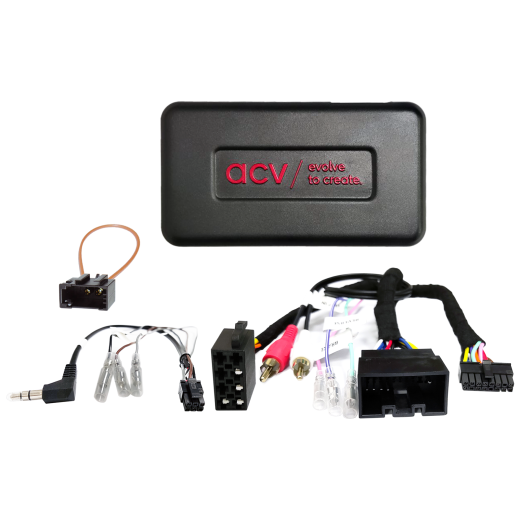

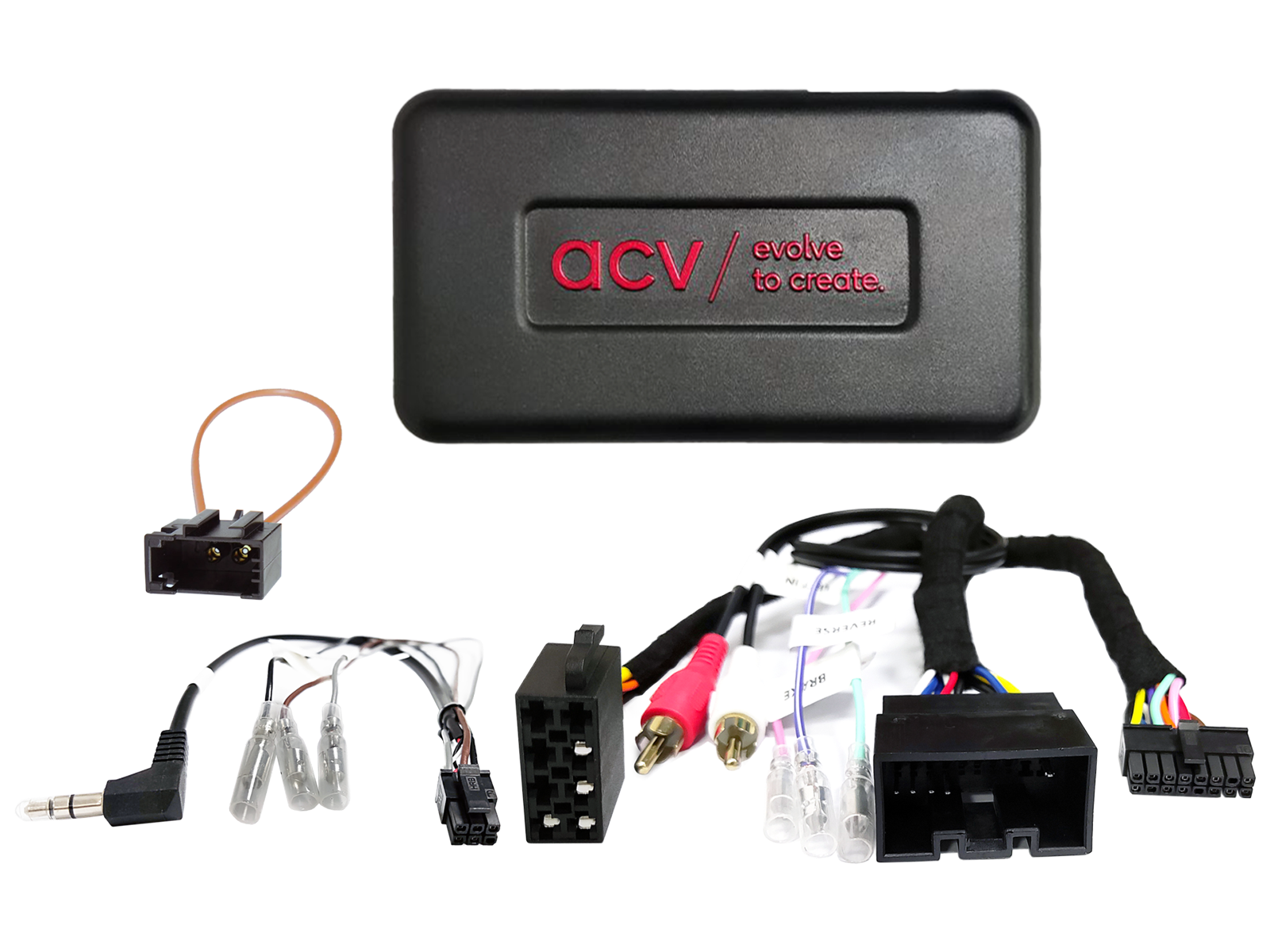

Adaptér ovládania tlačidiel na volante pre Land Rover ACV SWC 42XLR011-0

Adaptér ovládania tlačidiel na volante pre Land Rover ACV SWC 42XLR011-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú ako technicky, tak vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Land Rover Discovery IV [LA] (09/2009 -> 11/2013) - vozidlá s OEM MOST zosilňovacím systémom, nastavenia vozidla a dátum/čas nie sú podporované, OEM displej nie je podporovaný — zobrazuje sa štartovacie logo Land Rover, funkcia fader nie je podporovaná.
• Land Rover Range Rover Sport I [LS] (09/2009 -> 08/2013) - vozidlá s OEM MOST zosilňovacím systémom, nastavenia vozidla a dátum/čas nie sú podporované, OEM displej nie je podporovaný — zobrazuje sa štartovacie logo Land Rover, funkcia fader nie je podporovaná.

CAN Bus informácie

Konektory a napájanie:

• Konektor: 20pin Land Rover.
• Pripojenie OEM ovládania z volantu (SWC): 3,5 mm jack alebo voľný vodič.
• Pripojenie OEM zosilňovaného systému: RCA (samec) červená/biela – predný pre-out z aftermarketovej HU; fader nie je podporovaný.

Nastavenie:

• Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozri návod k zariadeniu).

Kompatibilita a obmedzenia:

• Vozidlá s CAN Bus.
• Vozidlá s OEM MOST zosilňovacím systémom.
• Nastavenia vozidla a nastavenia dátumu/času nie sú podporované.
• OEM displej nie je podporovaný; zobrazí sa len štartovacie logo Land Rover.

Signály a zaťažiteľnosť výstupov:

• Červený: +12 V pri zapaľovaní (svorka 15).
• Oranžový: +12 V osvetlenia (svorka 58).
• Fialovo/biely: +12 V signál zaradenia spiatočky.
• Ružový: rýchlostný pulz.
• Zelený: GND signál parkovacej brzdy.
• Max. zaťažiteľnosť výstupov: 250 mA. Pri vyššom odbere použite relé – 1 relé s odporom cievky min. 75 Ω, 2 relé s odporom cievok min. 150 Ω.

Dôležité doplňujúce informácie

• Analógové ovládanie z volantu (SWC). Pri reimportovaných vozidlách alebo vozidlách s odlišným softvérom môže dôjsť k nekompatibilite funkcií.
• Pre plnú aktiváciu adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Uskutočnite softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znova nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

• Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
• Úpravy sa vykonávajú na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kabeláže môžu viesť k strate záruky produktu.
