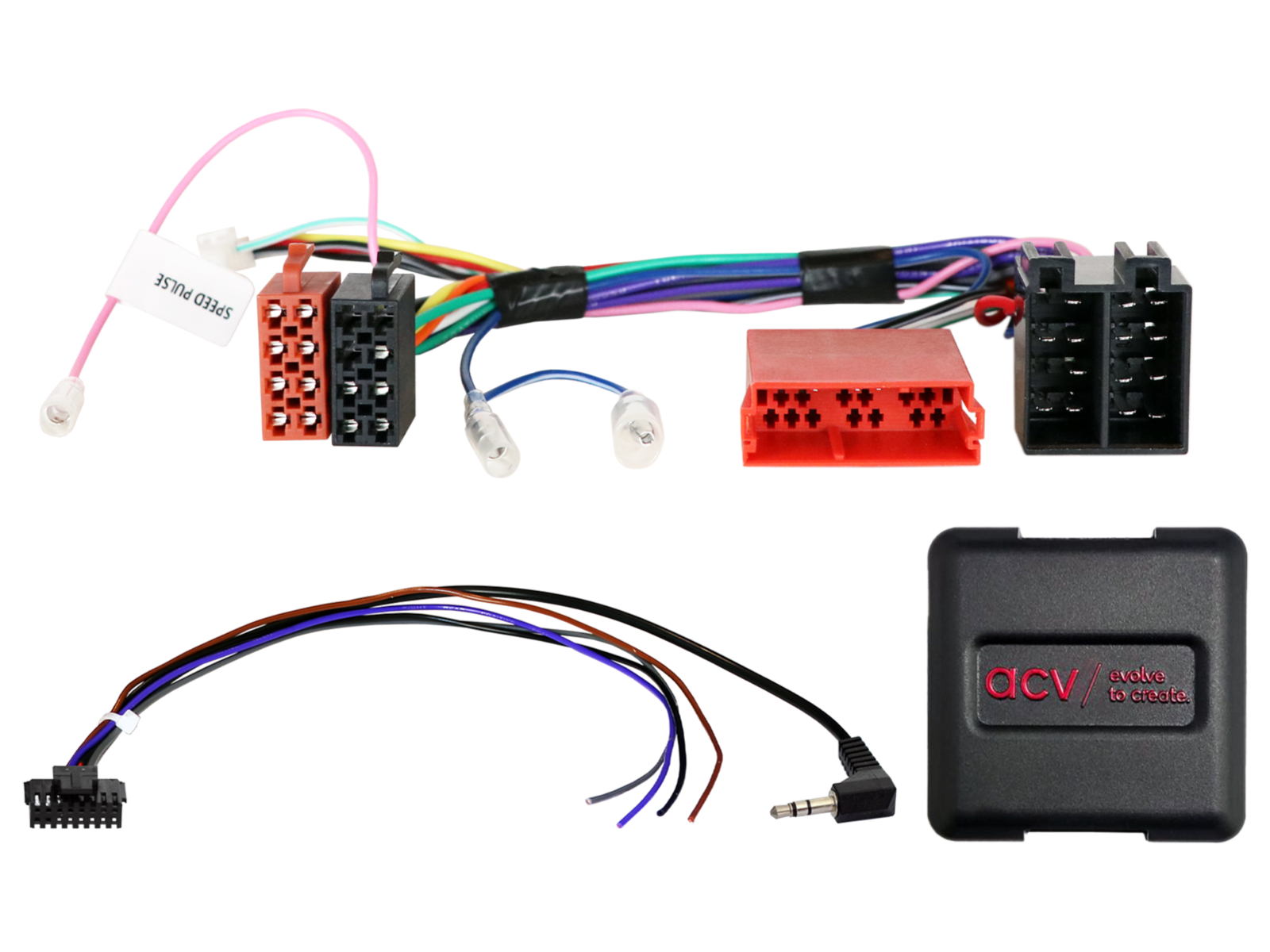

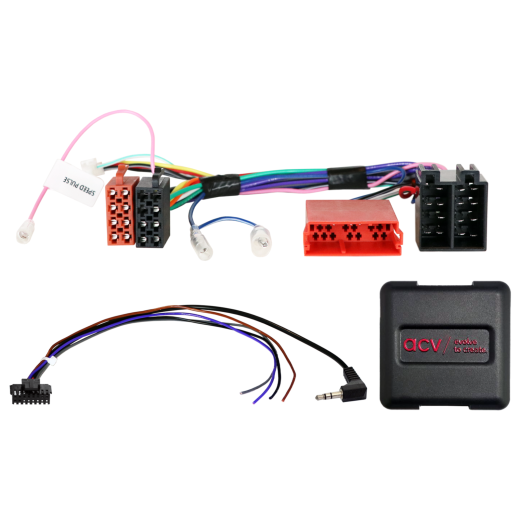

Adaptér ovládania tlačidiel na volante pre Hyundai / Kia ACV SWC 42XKI002-0

Adaptér ovládania tlačidiel na volante pre Hyundai / Kia ACV SWC 42XKI002-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Hyundai i10 [PA] (10/2008 -> 12/2010) - pôvodné autorádio OEM.
• Hyundai i10 [PA] (01/2011 -> 10/2013) - pôvodné autorádio OEM.
• Hyundai i20 [PB] (04/2009 -> 06/2012) - pôvodné autorádio OEM.
• Hyundai i20 [PB] (07/2012 -> 11/2014) - pôvodné autorádio OEM.
• Hyundai i30 [FD/FDH] (09/2007 -> 10/2010) - pôvodné autorádio OEM.
• Hyundai ix20 [JC] (11/2010 -> 07/2015) - pôvodné autorádio OEM.
• Hyundai ix20 [JC] (08/2015 -> 07/2019) - pôvodné autorádio OEM.
• Hyundai Santa Fe [CM] (01/2010 -> 09/2012) - pôvodné autorádio OEM.
• Hyundai Sonata [NF] (08/2008 -> 03/2010) - pôvodné autorádio OEM.

• Kia Carens [BK] (10/2006 -> 03/2013) - pôvodné autorádio OEM.
• Kia Cerato (2009 -> 2013) - pôvodné autorádio OEM.
• Kia Carnival [VQ] (06/2006 -> 12/2009) - pôvodné autorádio OEM.
• Kia Cee'd [ED] (10/2009 -> 03/2013) - pôvodné autorádio OEM.
• Kia Pro-Cee'd [ED] (10/2009 -> 06/2012) - pôvodné autorádio OEM.
• Kia Sorento [XM] (10/2009 -> 10/2012) - pôvodné autorádio OEM.
• Kia Soul [AM] (02/2009 -> 09/2011) - pôvodné autorádio OEM.
• Kia Soul [AM] (09/2011 -> 03/2014) - pôvodné autorádio OEM.
• Kia Venga [YN/YNS] (02/2010 -> 01/2015) - pôvodné autorádio OEM.
• Kia Venga [YN/YNS] (01/2015 -> 08/2019) - pôvodné autorádio OEM.

Informácie o CAN Bus

Konektory a napájanie:

• Rozhranie: analógové.
• Konektory: ISO / Mini ISO.
• Pripojenie OEM ovládania z volantu (SWC): 3,5 mm jack alebo voľný vodič.
• Pre vozidlá s OEM analógovým zosilňovačom: použitie aktívneho adaptéra ISO>ISO – ak je vyžadované.
• Modro-biely vodič: +12 V Amp Remote.

Nastavenie:

• Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozri návod).

Kompatibilita s vozidlami:

• Vozidlá s OEM zvukovým systémom (analóg) – adaptér pre aktívny systém voliteľný, ak je vyžadovaný.

Dôležité doplňujúce informácie

• Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu (napr. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec a pod.).
• Pre plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znovu nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

• Zapojenie a úpravy smie vykonávať len odborne vyškolený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
