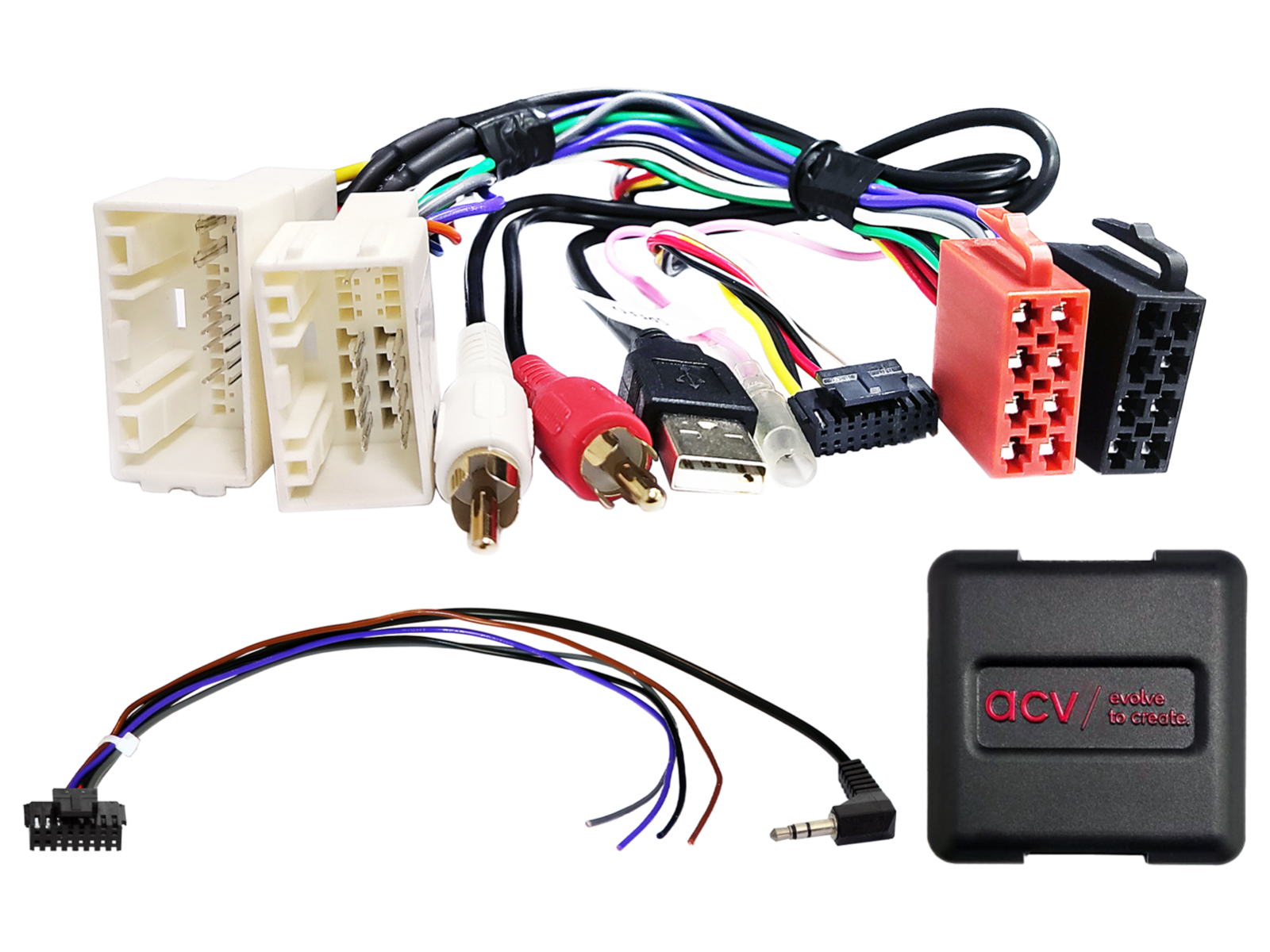

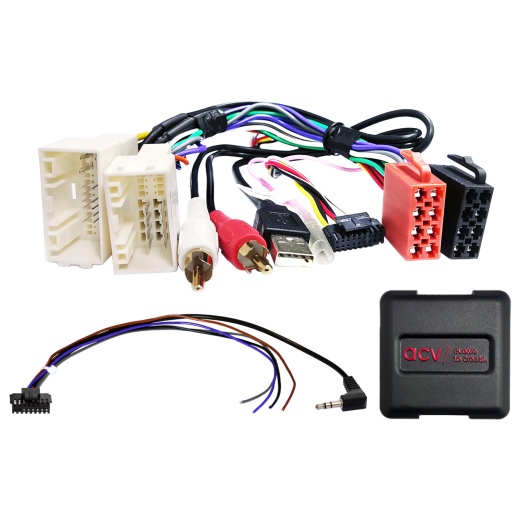

Adaptér ovládania tlačidiel na volante pre Hyundai / Kia ACV SWC 42XHY019-0
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).
Určené pre vozidlá
- Hyundai Azera (2011 -> 2017) - pôvodné autorádio (OEM).
- Hyundai Elantra (2011 -> 2015) - pôvodné autorádio (OEM).
- Hyundai H1 [TQ] (03/2011 -> 08/2018) - pôvodné autorádio (OEM), vozidlá bez OEM navigácie.
- Hyundai H1 [TQ] (08/2018 -> 07/2020) - pôvodné autorádio (OEM), vozidlá bez OEM navigácie.
- Hyundai H350 (06/2015 -> 12/2019) - pôvodné autorádio (OEM), vozidlá bez OEM navigácie.
- Hyundai i10 [IA] (11/2013 -> 12/2016) - pôvodné autorádio (OEM).
- Hyundai i10 [IA] (01/2017 -> 12/2019) - pôvodné autorádio (OEM), vozidlá bez OEM navigácie.
- Hyundai i40 [VF] (09/2011 -> 05/2015) - pôvodné autorádio (OEM), vozidlá s originálnou navigáciou Continental.
- Hyundai i40 [VF] (05/2015 -> 08/2018) - pôvodné autorádio (OEM), vozidlá s originálnou navigáciou Continental.
- Hyundai i40 [VF] (08/2018 -> 07/2019) - pôvodné autorádio (OEM), vozidlá s originálnou navigáciou Continental.
- Hyundai i45 (2009 -> 2014) - pôvodné autorádio (OEM).
- Hyundai i800 (2007 -> 2021) - pôvodné autorádio (OEM), vozidlá bez OEM navigácie.
- Hyundai ix35 [EL] (08/2010 -> 03/2014) - pôvodné autorádio (OEM).
- Hyundai ix35 [EL] (03/2014 -> 01/2016) - pôvodné autorádio (OEM).
- Hyundai ix45 (2013 -> 2018) - pôvodné autorádio (OEM), vozidlá so základnou OEM hlavnou jednotkou s 4 tlačidlami predvolieb, 1× FAV, 1× BACK.
- Hyundai Santa Fe [DM] (10/2012 -> 11/2015) - pôvodné autorádio (OEM).
- Hyundai Sonata [YF] (2009 -> 2014) - pôvodné autorádio (OEM).
- Hyundai Tucson [TL] (04/2010 -> 06/2015) - pôvodné autorádio (OEM).
- Hyundai Tucson [TL] (07/2015 -> 07/2018) - pôvodné autorádio (OEM), vozidlá bez OEM navigácie.
- Hyundai Tucson [TL] (07/2018 -> 12/2020) - pôvodné autorádio (OEM), vozidlá bez OEM navigácie.
- Kia Cee'd [JD] (06/2012 -> 09/2015) - pôvodné autorádio (OEM).
- Kia Forte (2012 -> 2016) - pôvodné autorádio (OEM).
- Kia Picanto [TA] (09/2011 -> 04/2015) - pôvodné autorádio (OEM).
- Kia Picanto [TA] (04/2015 -> 03/2017) - pôvodné autorádio (OEM).
- Kia Pro-Cee'd [JD] (07/2013 -> 09/2015) - pôvodné autorádio (OEM).
- Kia Rio [UB] (09/2011 -> 01/2015) - pôvodné autorádio (OEM).
- Kia Rio [UB] (01/2015 -> 01/2017) - pôvodné autorádio (OEM).
- Kia Rio [YB] (02/2017 -> 02/2020) - pôvodné autorádio (OEM), vozidlá so základnou OEM hlavnou jednotkou s 4 tlačidlami predvolieb, 1× FAV, 1× BACK.
- Kia Rio [YB] (08/2020 -> 04/2023) - pôvodné autorádio (OEM), vozidlá so základnou OEM hlavnou jednotkou s 4 tlačidlami predvolieb, 1× FAV, 1× BACK.
- Kia Soul [AM] (09/2011 -> 03/2014) - pôvodné autorádio (OEM), vozidlá bez OEM navigácie.
- Kia Soul [PS] (03/2014 -> 11/2016) - pôvodné autorádio (OEM).
- Kia Sportage [SL] (08/2010 -> 03/2014) - pôvodné autorádio (OEM).
- Kia Sportage [SL] (03/2014 -> 01/2016) - pôvodné autorádio (OEM).
Informácie o CAN Bus
Konektory a napájanie:
- Rozhranie: analógové.
- Konektory: 24-pin / 18-pin Hyundai.
- Pripojenie OEM ovládania z volantu (SWC): 3,5 mm jack alebo voľný vodič.
- Pripojenie OEM AUX: RCA (samec) červená/biela.
- Pripojenie OEM USB: USB-A.
- Vozidlá od roku 2016: +12 V zapaľovací prúd (svorka 15) z poistkovej skrinky – ak je to potrebné.
Nastavenie:
- Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozri návod k zariadeniu).
Kompatibilita s vozidlami:
- Vozidlá bez OEM zosilňovaného audiosystému.
- Pri vozidlách s odlišným zapojením pinov alebo s OEM navigáciou vždy pred pripojením overte pinout meraním, aby ste predišli chybám alebo poškodeniu.
Špeciálne prípady (AUX/USB/kamera):
- AUX: overte správne zapojenie s OEM HU meraním pred pripojením.
- USB: overte správne zapojenie s OEM HU meraním pred pripojením.
- USB Apple CarPlay / Android Auto: nemusí byť podporované vo všetkých vozidlách.
Dôležité doplňujúce informácie
- Analógové ovládanie z volantu (SWC). Pri reimportovaných vozidlách alebo vozidlách s odlišným softvérom môže dôjsť k nekompatibilite funkcií.
- Na plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Odpojte originálne rádio (OEM HU) bez napätia.
- Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.
Pripojenie a poradie zapojenia:
- Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
- Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
- Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene zopakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Znova nainštalujte originálne OEM HU.
- Spustite originálnu jednotku.
- Vyvolajte vypnutie CAN Bus systému.
- Skontrolujte HW konfiguráciu rozhrania.
- Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kábláže:
- Zapojenie a úpravy smie vykonávať iba odborne školený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
- Úpravy sa vykonávajú na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo | 42XHY019-0 |
Značka | ACV |
Odkazy | Oficiálna webová prezentácia |
