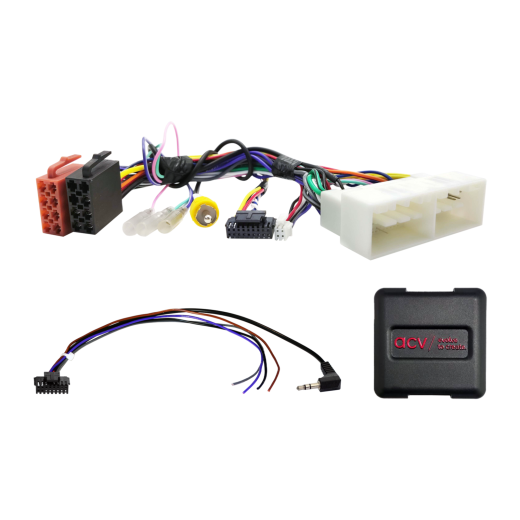

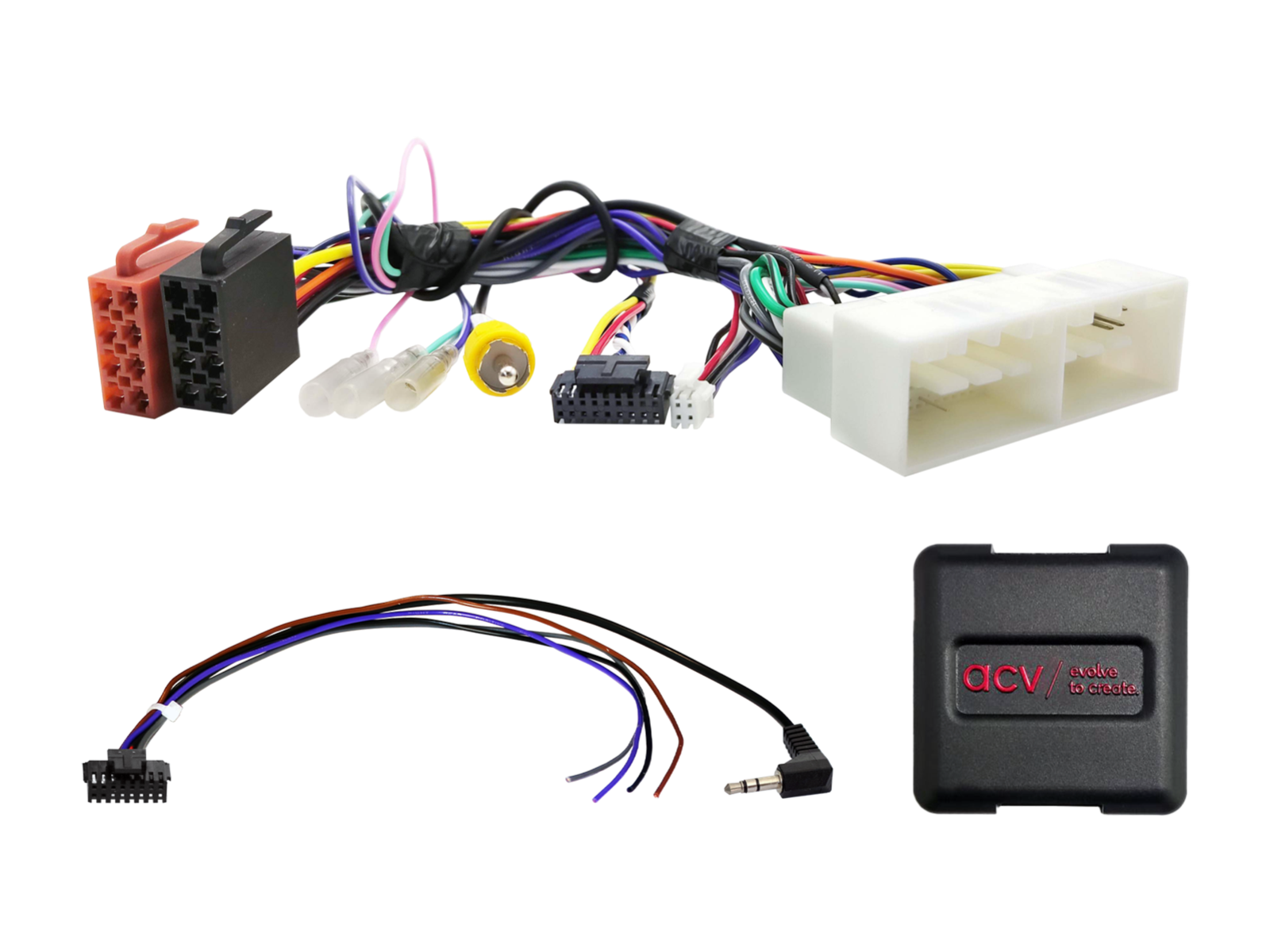

Adaptér ovládania tlačidiel na volante pre Hyundai / Kia ACV SWC 42XHY017-0
adaptér na volant pre Hyundai i30 (PED) (12/16->08/18), i30 (PED) (09/18->12/20), i30 (PED) (10/20->06/24), Tucson (TL) (07/18->12/20) a Kia (06/18->09/21), ProCeed (JD) (06/18->09/21), Rio (YB) (02/17->02/20), Rio (YB) (08/20->04/23), Sorento (UM) (10/17->08/20 (11/16->03/19), Sportage (QL) (01/16->06/18), Sportage (QL) (07/18->01/22)
Viac o produkte
Viac o produkte
Pomôžeme vám s nákupom
- Využite našu poradňu
- Tovar nám môžete vrátiť do 14 dní
- Vyskúšajte si produkt u nás na predajne
Adaptér ovládania tlačidiel na volante pre Hyundai / Kia ACV SWC 42XHY017-0
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).
Určené pre automobily
- Hyundai i30 [PED] (12/2016 -> 08/2018) - pôvodné autorádio OEM.
- Hyundai i30 [PED] (09/2018 -> 12/2020) - pôvodné autorádio OEM.
- Hyundai i30 [PED] (10/2020 -> 06/2024) - pôvodné autorádio OEM.
- Hyundai Tucson [TL] (07/2018 -> 12/2020) - pôvodné autorádio OEM.
- Kia Cee'd [JD] (06/2018 -> 09/2021) - pôvodné autorádio OEM.
- Kia ProCeed [JD] (06/2018 -> 09/2021) - pôvodné autorádio OEM.
- Kia Rio [YB] (02/2017 -> 02/2020) - pôvodné autorádio OEM.
- Kia Rio [YB] (08/2020 -> 04/2023) - pôvodné autorádio OEM.
- Kia Sorento [UM] (10/2017 -> 08/2020) - pôvodné autorádio OEM.
- Kia Soul [PS] (11/2016 -> 03/2019) - pôvodné autorádio OEM.
- Kia Sportage [QL] (01/2016 -> 06/2018) - pôvodné autorádio OEM, ovládanie na stredovej konzole nie je podporované.
- Kia Sportage [QL] (07/2018 -> 01/2022) - pôvodné autorádio OEM, ovládanie na stredovej konzole nie je podporované.
CAN Bus informácie
Konektory a napájanie:
- Konektory: 24pin / 18pin Hyundai.
- Pripojenie OEM ovládania z volantu (SWC): 3,5 mm jack alebo voľný vodič.
- Pripojenie OEM cúvacej kamery: RCA (samec) žltý.
Nastavenie:
- Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozrite si návod k zariadeniu).
Kompatibilita a režimy:
- Vozidlá s CAN Bus a zabudovanou navigáciou: použite CAN Bus riešenie (pozrite si príslušnú dokumentáciu).
- Vozidlá bez CAN Bus a bez analógovej navigácie: použite zväzok LFB Hyundai/Kia 35pin/38pin multilead kamera/analog (položka dostupná samostatne).
- Vozidlá s odlišným pinoutom alebo s OEM navigáciou: pred pripojením overte zapojenie pinov, aby ste predišli chybám alebo poškodeniu.
Špeciálne prípady (kamera):
- Napájanie OEM zadnej kamery +6 V: pred inštaláciou overte meraním správne zapojenie k OEM HU.
- Videosignál OEM zadnej kamery: overte polaritu Video (+/−) voči OEM HU pred inštaláciou.
Upozornenie:
- Niektoré nastavenia vozidla nie sú podporované.
- U reimportovaných vozidiel alebo vozidiel s odlišným softvérom môže dôjsť k nekompatibilite funkcií.
Dôležité doplňujúce informácie
- Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu a/alebo CAN Bus rozhraním.
- Pre úplnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Odpojte originálne rádio (OEM HU) bez napätia.
- Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.
Pripojenie a poradie zapojenia:
- Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
- Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
- Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene zopakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Znovu nainštalujte originálne OEM HU.
- Spustite originálnu jednotku.
- Vyvolajte vypnutie CAN Bus systému.
- Skontrolujte HW konfiguráciu rozhrania.
- Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kábláže:
- Zapojenie a úpravy smie vykonávať iba odborne zaškolený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
Katalógové číslo | 42XHY017-0 |
Značka | ACV |
Odkazy | Oficiálna webová prezentácia |
