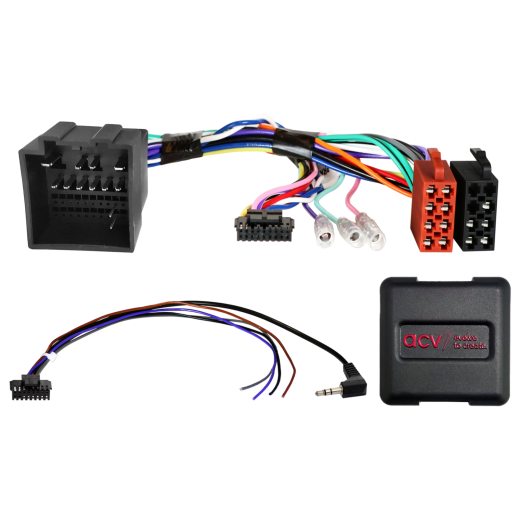

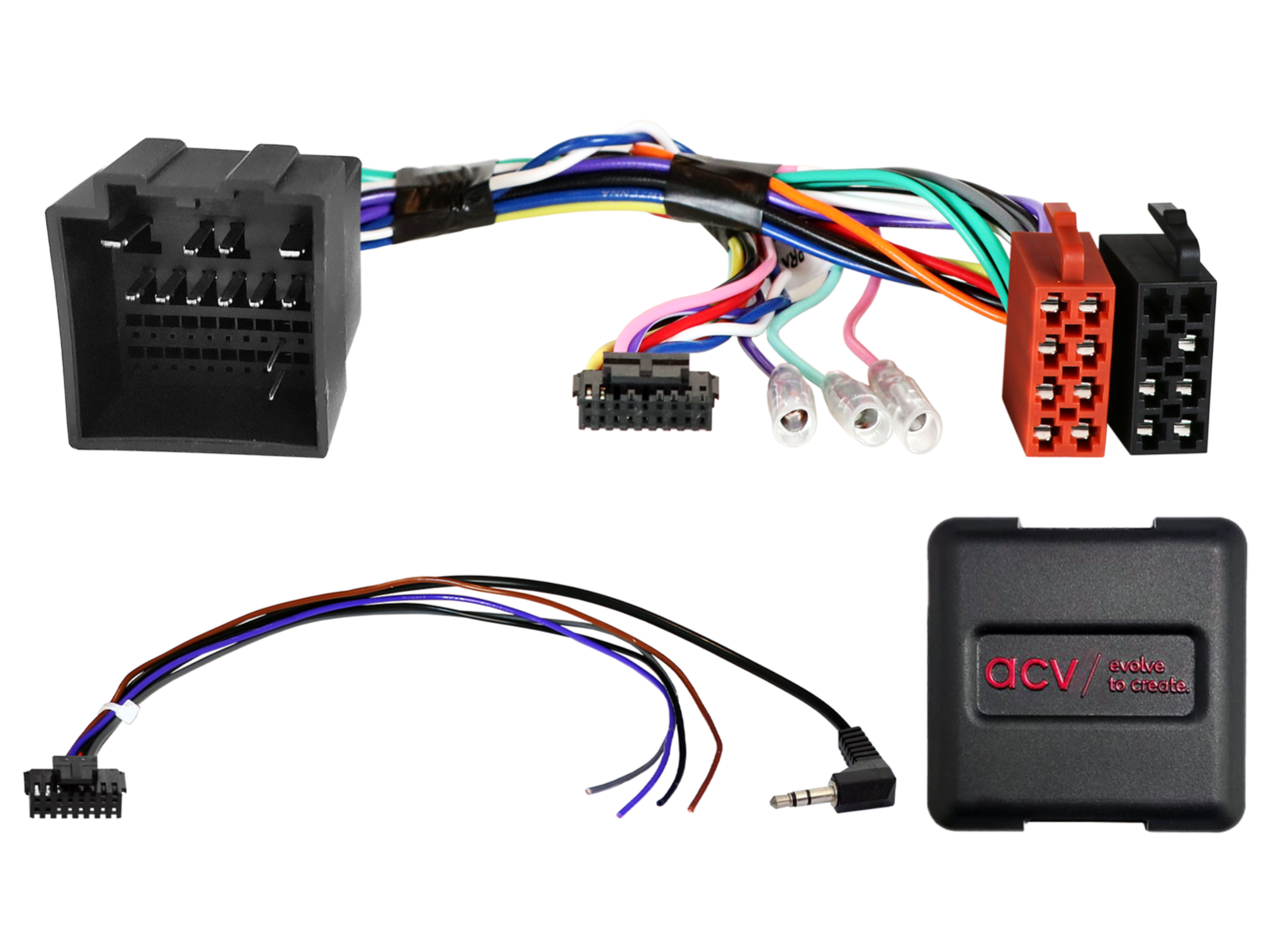

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO020-0

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO020-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu.

Určené pre automobily

• Ford Fiesta [JHH] (06/2017 -> 03/2022) - pôvodné autorádio OEM.
• Ford Fiesta [JHH] (03/2022 -> 2024) - pôvodné autorádio OEM.
• Ford Transit [FAC/FAD] (06/2019 -> 2024) - pôvodné autorádio OEM.
• Ford Transit Custom [FAC/FAD] (01/2018 -> 2024) - pôvodné autorádio OEM.

CAN Bus informácie

• Typ systému: CAN Bus.
• Konektor: 32-pinový Ford.
• Výstup pre OEM ovládanie z volantu: 3,5 mm jack alebo voľný vodič.
• Podpora OEM parkovacej kamery:
  • Adaptér zadnej OEM kamery: 52-pin Fiat / 32-pin Ford.
  • Žltý: Video(+).
  • Čierny: Video(-).
  • Pred inštaláciou overte zapojenie meraním.
  • Pin 14: Video(+).
  • Pin 25: Video(-).
  • Riešenie problému s blikajúcim obrazom: prepojte Video(-) Pin 25 s Pin 24.
• Nastavenie DIP prepínačov vykonajte podľa manuálu k aftermarketovému autorádiu.

Dôležité doplňujúce informácie

• Určené pre aftermarket autorádiá Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzálne „China HU“ s vodičmi Key1/Key2/GND alebo 3,5 mm jackom podľa typu.
• K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Poskytované signály

• Červený: +12 V spínané napájanie (svorka 15).
• Oranžový: +12 V osvetlenie (svorka 58).
• Fialovo-biely: +12 V spiatočka (signal radenia spiatočky).
• Ružový: rýchlostný impulz.
• Zelený: uzemnenie signálu parkovacej brzdy.
• Maximálna zaťažiteľnosť výstupov: 250 mA.
• Pri odbere viac než 250 mA:
  • 1 relé – minimálny odpor cievky 75 Ohm.
  • 2 relé – minimálny odpor cievky 150 Ohm.
• Ovládanie z volantu (SWC).

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Demonštáziu originálneho rádia vykonávajte bez napätia.
3. Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
8. Urobte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Vráťte späť originálne OEM HU.
• Spustite originálnu jednotku.
• Počkajte na uspatie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po uspání CAN Bus opakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

• Zapojenie a úpravy smie vykonávať iba odborne školený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Zmeny na predom osadenej kábláži môžu viesť k strate záruky produktu.
