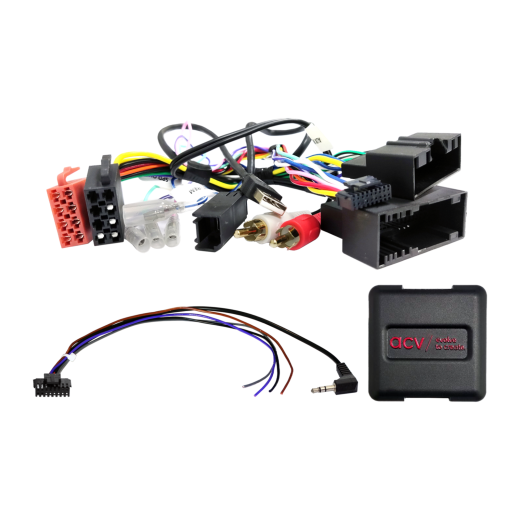

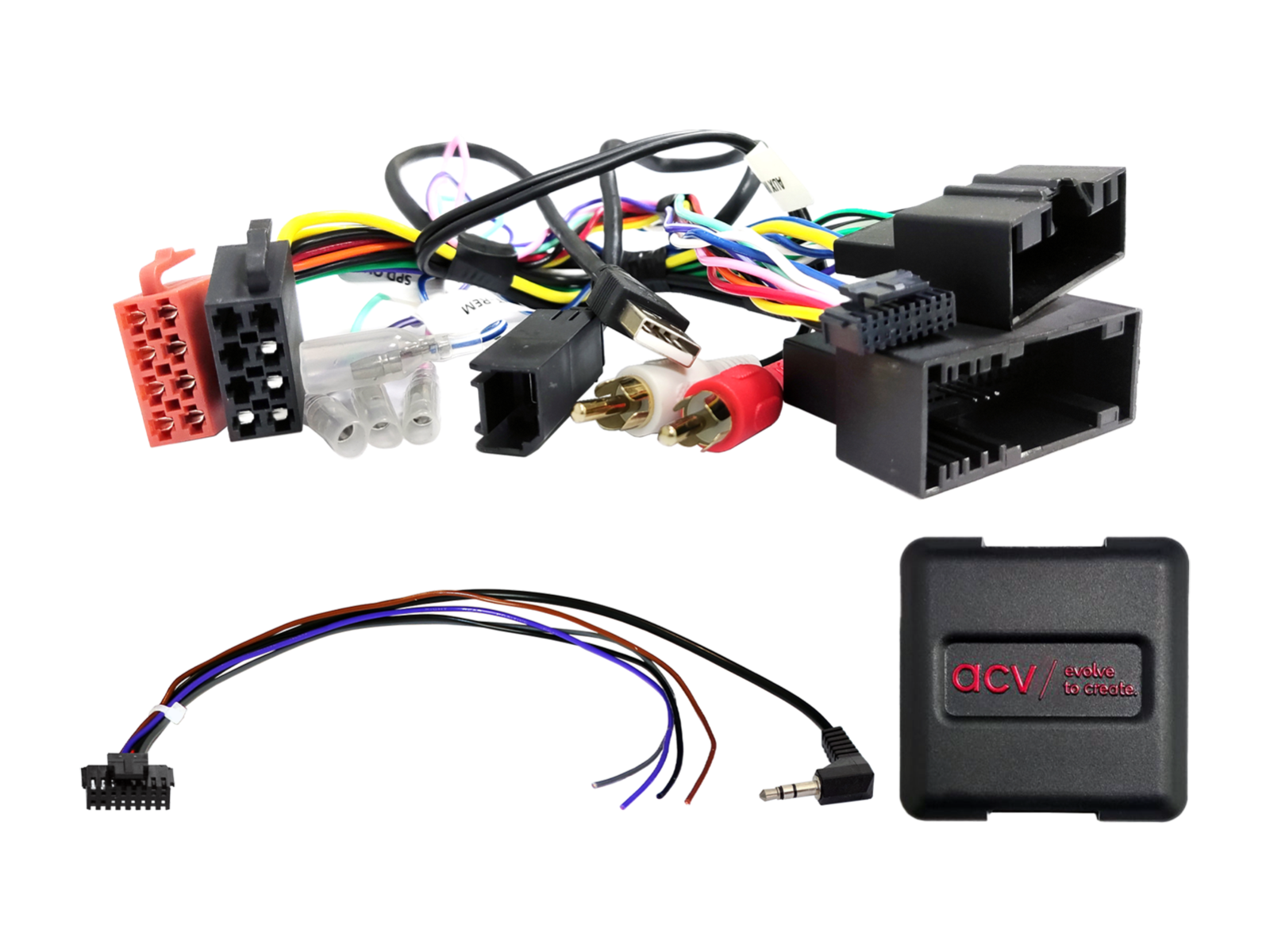

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO018-0

adaptér na volant pre Ford Everest (2015->2020), Ranger (2AB) (01/16->01/19), Ranger (2AB) (01/19->2021), Transit Custom (FAC/FAD) (06/16->01/18) a Transit (V363) (06/16->06/19)
Viac o produkte
Pomôžeme vám s nákupom
Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO018-0
Novinka

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO018-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu.

Určené pre automobily

  • Ford Everest (2015 -> 2020) - pôvodné OEM autorádio.
  • Ford Ranger [2AB] (01/2016 -> 01/2019) - pôvodné OEM autorádio.
  • Ford Ranger [2AB] (01/2019 -> 2021) - pôvodné OEM autorádio.
  • Ford Transit Custom [FAC/FAD] (06/2016 -> 01/2018) - OEM USB/AUX nie je podporované, vozidlá s emisnou normou Euro 6.
  • Ford Transit [V363] [FCA/FAD] (06/2016 -> 06/2019) - OEM USB/AUX nie je podporované, vozidlá s emisnou normou Euro 6, vozidlá s emisnou normou Euro 5 – položka: 42xfo008, vozidlá bez OEM displeja – položka: 42xfo015, inštalácia OEM displeja nie je podporovaná montážnym rámikom autorádia, OEM displej musí zostať pripojený.

Informácie o CAN Bus

  • Typ systému: CAN Bus.
  • Konektor: 24-pinový Ford.
  • Výstup pre OEM ovládanie z volantu: 3,5 mm jack alebo voľný vodič.
  • Pripojenie OEM AUX: RCA červená/biela.
  • Pripojenie OEM USB: USB-A.
  • Vozidlá s tlačidlom OK a/alebo tlačidlom hlasového ovládania.
  • Vozidlá s OEM displejom.
  • Funkcia SYNC nie je podporovaná.
  • Nastavenie dátumu/času nie je podporované.
  • Nastavenie vozidla nie je podporované.
  • Nastavenie DIP prepínačov vykonajte podľa manuálu k aftermarket autorádiu.

Dôležité doplňujúce informácie

  • Pred inštaláciou deaktivujte funkcie SYNC a Bluetooth v OEM jednotke, ak sú k dispozícii.
  • Určené pre aftermarket autorádiá Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzálne „China HU“ s vodičmi Key1/Key2/GND alebo 3,5 mm jackom podľa typu.
  • Pre plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Poskytované signály

  • Červený: +12V spínané napájanie (svorka 15).
  • Oranžový: +12V osvetlenie (svorka 58).
  • Fialovo-biely: +12V spiatočka.
  • Ružový: rýchlostný impulz.
  • Zelený: uzemnenie signálu parkovacej brzdy.
  • Maximálna zaťažiteľnosť výstupov: 250 mA.
  • Pri odbere viac ako 250 mA:
    • 1 relé – minimálny odpor cievky 75 Ohm.
    • 2 relé – minimálny odpor cievky 150 Ohm.
  • Ovládanie z volantu (SWC).

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Demontáž originálneho rádia vykonávajte bez napätia.
  3. Skontrolujte všetky prepojenia rozhrania, či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Vráťte späť originálnu OEM HU.
  • Spustite originálnu jednotku.
  • Počkajte na uspatie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po uspání CAN Bus opakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

  • Zapojenie a úpravy smie vykonávať len odborne školený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Zmeny na predom osadenej kábláži môžu viesť k strate záruky produktu.
Katalógové číslo42XFO018-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
