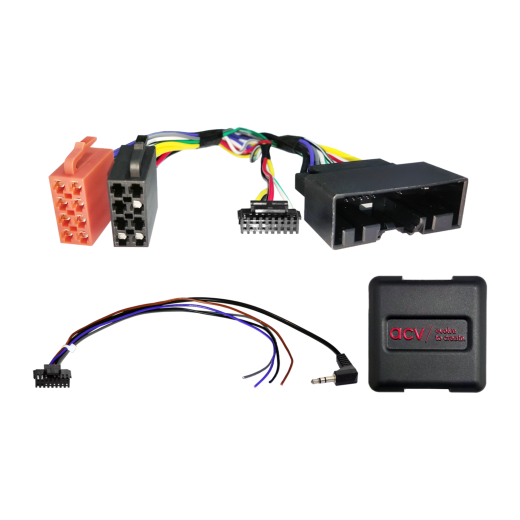

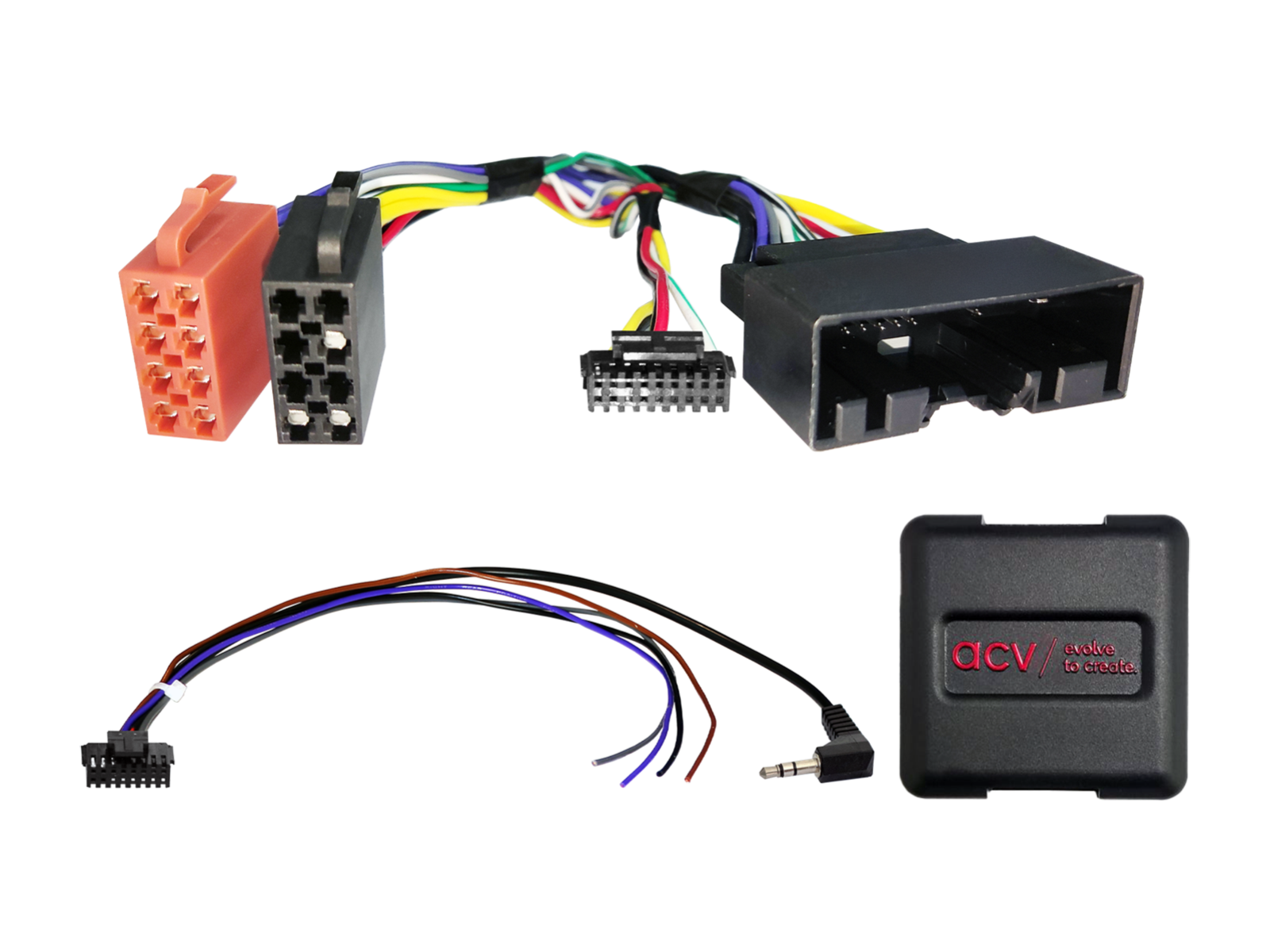

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO015-0

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO015-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu.

Určené pre vozidlá

• Ford Ecosport [JK8] (02/2014 -> 10/2017) - vozidlá s tlačidlom OK a/alebo tlačidlom hlasového ovládania.
• Ford Fiesta [JA8/JR8] (01/2013 -> 06/2017) - vozidlá s tlačidlom OK a/alebo tlačidlom hlasového ovládania.
• Ford Transit Custom [FAC/FDA] (08/2012 -> 01/2018) - pôvodné OEM autorádio.
• Ford Transit Tourneo Custom [FAC/FAD] (08/2012 -> 06/2016) - pôvodné OEM autorádio.
• Ford Transit Connect [PJ2] (12/2013 -> 05/2018) - pôvodné OEM autorádio.
• Ford Transit Tourneo Connect [PJ2] (12/2013 -> 05/2018) - pôvodné OEM autorádio.
• Ford Transit [V363] [FCA/FAD] (08/2014 -> 06/2019) - pôvodné OEM autorádio.

Informácie CAN Bus

• Typ systému: analóg.
• Konektor: 24-pinový Ford.
• Výstup pre OEM ovládanie z volantu: 3,5 mm jack alebo voľný vodič.
• Vozidlá bez OEM displeja.
• Vozidlá so systémom SYNC: funkcia SYNC nie je podporovaná.
• Nastavenie DIP prepínačov vykonajte podľa manuálu k aftermarket autorádiu.

Dôležité doplňujúce informácie

• Pre zabránenie problémom s kompatibilitou so systémom SYNC odporúčame pred inštaláciou deaktivovať SYNC a Bluetooth v OEM jednotke, ak sú k dispozícii.
• Určené pre aftermarket autorádiá Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzálne „China HU“ s vodičmi Key1/Key2/GND alebo 3,5 mm jackom podľa typu.
• K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Poskytované signály

• Ovládanie z volantu (SWC) – analóg.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Demontáž originálneho rádia vykonávajte bez napätia.
3. Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo v návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a kábla HU:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Vráťte späť originálne OEM HU.
• Spustite originálnu jednotku.
• Počkajte na uspanie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po uspaní CAN Bus opakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

• Zapojenie a úpravy smie vykonávať iba odborne školený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Zmeny na predom osadenej kábláži môžu viesť k strate záruky produktu.
