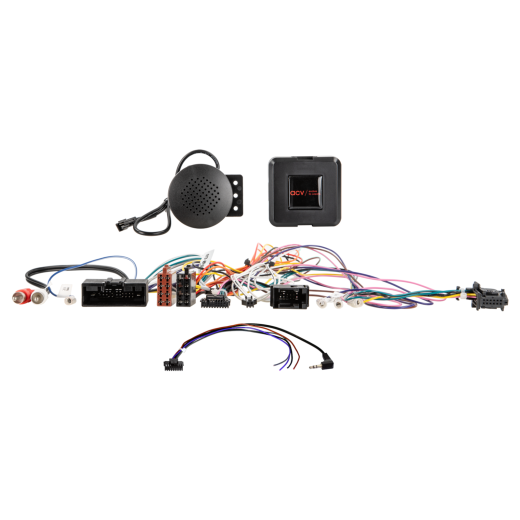

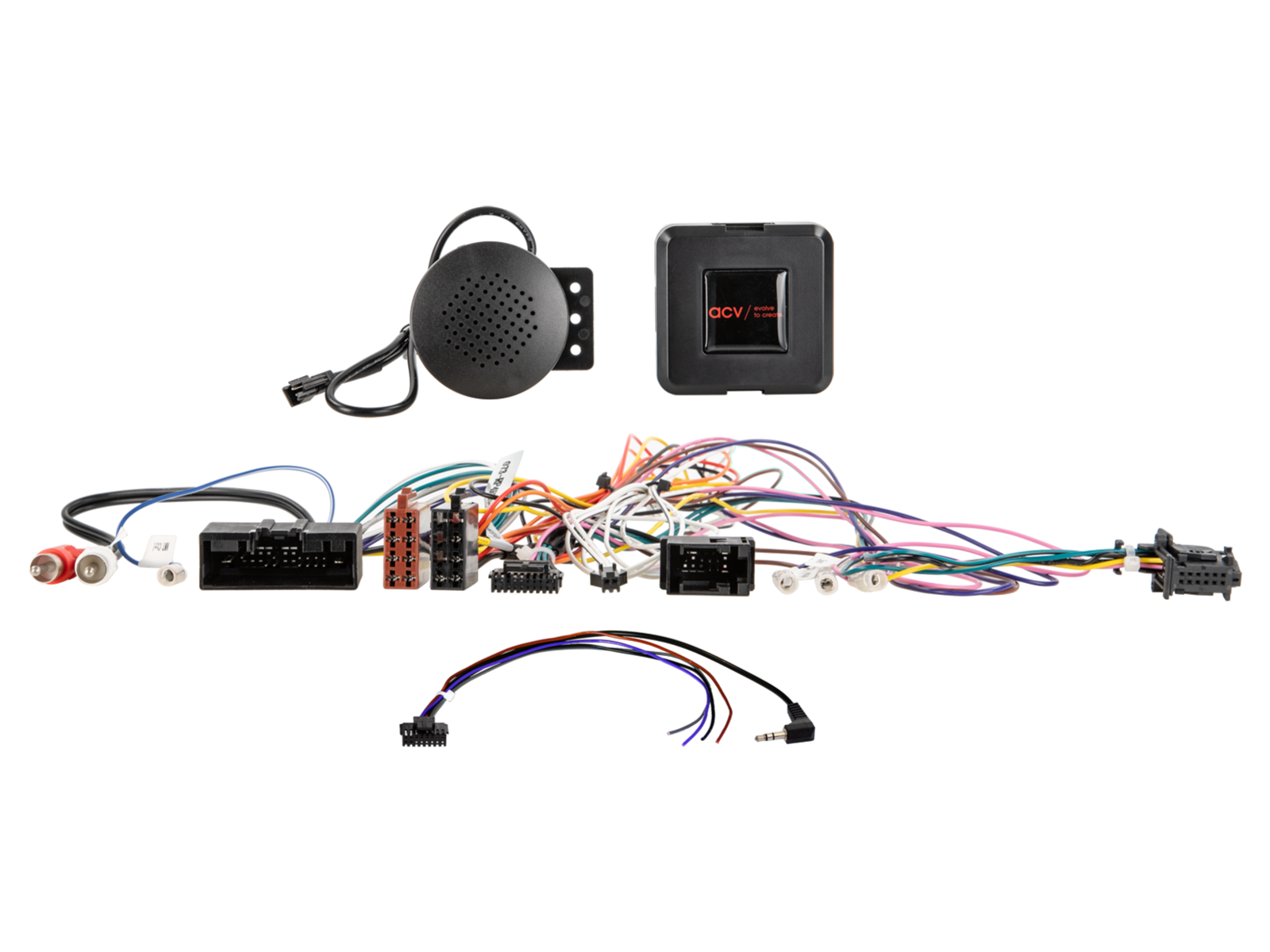

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO008-0

adaptér na volant pre Ford B-MAX (JK8) (10/12->09/17), C-MAX (DXA) (11/10->05/15, 06/15->12/19), Ecosport (JK8) (02/14->10/17), Fiesta (JA8/J (DYB) (09/11->09/14), Focus (DBY) (10/14->08/18), Kuga (DM2) (03/13->01/17, 01/17->12/19), Ranger (2AB) (12/13->05/18*/), Transit Custom (FAC/FDA) (08/12->06/16/), Transit Tourneo Connect (PJ2) (12/13->05/18), Transit Tourneo Custom (FAC/FAD) (08/14->06/16) a Taurus (2008->2012)
Viac o produkte
Pomôžeme vám s nákupom
Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO008-0
Novinka

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO008-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene pôvodného OEM rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu.

Určené pre automobily

  • Ford B-MAX [JK8] (10/2012 -> 09/2017) - pôvodné autorádio OEM.
  • Ford C-MAX [DXA] (11/2010 -> 05/2015) - u tohto modelu môže byť potrebné predĺženie pripojenia displeja. Vo vozidlách s malým displejom a dvoma nastavovacími tlačidlami vpravo nie je podporované nastavenie dátumu.
  • Ford C-MAX [DXA] (06/2015 -> 12/2019) - u tohto modelu môže byť potrebné predĺženie pripojenia displeja. Vo vozidlách s malým displejom a dvoma nastavovacími tlačidlami vpravo nie je podporované nastavenie dátumu.
  • Ford Ecosport [JK8] (02/2014 -> 10/2017) - pôvodné autorádio OEM.
  • Ford Fiesta [JA8/JR8] (01/2013 -> 06/2017) - pôvodné autorádio OEM.
  • Ford Focus [DYB] (09/2011 -> 09/2014) - pôvodné autorádio OEM.
  • Ford Focus [DBY] (10/2014 -> 08/2018) - pôvodné autorádio OEM.
  • Ford Kuga [DM2] (03/2013 -> 01/2017) - vozidlá bez OEM dotykového displeja. U tohto modelu môže byť potrebné predĺženie pripojenia displeja. Vo vozidlách s malým displejom a dvoma nastavovacími tlačidlami vpravo nie je podporované nastavenie dátumu.
  • Ford Kuga [DM2] (01/2017 -> 12/2019) - vozidlá bez OEM dotykového displeja. U tohto modelu môže byť potrebné predĺženie pripojenia displeja. Vo vozidlách s malým displejom a dvoma nastavovacími tlačidlami vpravo nie je podporované nastavenie dátumu.
  • Ford Ranger [2AB] (12/2011 -> 12/2015) - pôvodné autorádio OEM.
  • Ford Transit Connect [PJ2] (12/2013 -> 05/2018) - vozidlá bez displeja: SWC Ford rôzne vozidlá 24Pin bez displeja – položka 42xfo015 v príprave. Vozidlá s malým displejom.
  • Ford Transit Custom [FAC/FDA] (08/2012 -> 06/2016) - vozidlá bez displeja: SWC Ford rôzne vozidlá 24Pin bez displeja – položka 42xfo015 v príprave. Vozidlá s emisnou normou Euro 5. Vozidlá s emisnou normou Euro 6: SWC Ford rôzne vozidlá 24Pin USB/AUX – položka 42xfo018.
  • Ford Transit Tourneo Connect [PJ2] (12/2013 -> 05/2018) - vozidlá bez displeja: SWC Ford rôzne vozidlá 24Pin bez displeja – položka 42xfo015 v príprave. Vozidlá s malým displejom.
  • Ford Transit Tourneo Custom [FAC/FAD] (08/2012 -> 06/2016) - vozidlá bez displeja: SWC Ford rôzne vozidlá 24Pin bez displeja – položka 42xfo015 v príprave. Vozidlá s emisnou normou Euro 5. Vozidlá s emisnou normou Euro 6: SWC Ford rôzne vozidlá 24Pin USB/AUX – položka 42xfo018.
  • Ford Transit [V363] [FCA/FAD] (08/2014 -> 06/2016) - vozidlá bez displeja: SWC Ford rôzne vozidlá 24Pin bez displeja – položka 42xfo015 v príprave. Vozidlá s emisnou normou Euro 5. Vozidlá s emisnou normou Euro 6: SWC Ford rôzne vozidlá 24Pin USB/AUX – položka 42xfo018. Inštalácia OEM displeja nie je podporovaná montážnym rámikom, OEM displej musí zostať pripojený.
  • Ford Taurus (2008 -> 2012) - pôvodné autorádio OEM.

CAN Bus informácie

  • Konektor: 24-pinový Ford.
  • Výstup pre OEM ovládanie z volantu: 3,5 mm jack alebo voľný vodič.
  • Konektor AMP monitoru > pripojenie k OEM monitoru.
  • OEM konektor monitoru > pripojenie k rozhraniu.
  • OEM AUX > výstup RCA (cinch) – červený/biely.
  • Vozidlá s tlačidlom OK a/alebo tlačidlom hlasového ovládania na volante.
  • Vozidlá s OEM displejom a mechanikou CD pod displejom.
  • Vozidlá so SYNC nie sú podporované, funkcia SYNC nie je kompatibilná.
  • Vo vozidlách s OEM navigáciou môžu byť funkcie rozhrania čiastočne nekompatibilné.

Dôležité doplňujúce informácie

  • Pred inštaláciou deaktivujte funkcie SYNC a Bluetooth v OEM jednotke. Funkcia núdzového volania SYNC je deaktivovaná spolu s Bluetooth.
  • Aby ste predišli chybám v ponuke nastavení vozidla: vypnite aftermarket autorádio, krátko (max. 2 sekundy) stlačte tlačidlo hlasového vytočenia a nastavovanie vykonávajte iba podľa návodu.
  • V prípade chyby v režime nastavenia opakujte postup po uspávaní CAN Bus.
  • Pripojenie k displeju môže byť potrebné predĺžiť.
  • Vo vozidlách s malým displejom a dvoma nastavovacími tlačidlami vpravo nie je podporované nastavenie dátumu.
  • U modelu Ford Transit (V363) [FCA/FAD] nie je inštalácia OEM displeja podporovaná montážnym rámikom, preto musí OEM displej počas prevádzky zostať pripojený.
  • Podporované: zadné PDC zvuky, systémové zvukové signály a nastavenia vozidla.
  • Určené pre aftermarket autorádiá Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzálne „China HU“ s vodičmi Key1/Key2/GND alebo 3,5 mm jackom podľa typu.
  • Na plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Poskytované signály

  • Červený: +12 V zapaľovania, svorka 15.
  • Oranžový: +12 V podsvietenie, svorka 58.
  • Fialový/biely: +12 V signál spätného chodu.
  • Ružový: rýchlostný pulz (speed pulse).
  • Zelený: GND signál parkovacej brzdy.
  • Maximálne zaťaženie výstupov: 250 mA. Pri odbere väčšom ako 250 mA použite relé s odporovou cievkou minimálne 75 Ohm (1 relé) alebo 150 Ohm (2 relé).

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Demontáž pôvodného rádia vykonávajte bez napätia.
  3. Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Vráťte späť pôvodnú OEM HU.
  • Spustite originálnu jednotku.
  • Vyčkajte na uspatie systému CAN Bus.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po uspávaní CAN Bus zopakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

  • Zapojenie a úpravy smie vykonávať len odborne školený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Zmeny na predom osadenej kábláži môžu viesť k strate záruky produktu.
Katalógové číslo42XFO008-0
ZnačkaACV
OdkazyOficiálna webová prezentácia
