Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO005-0

adaptér na volant pre Ford Fiesta (JA8) (06/10->09/12)
Viac o produkte
Pomôžeme vám s nákupom
Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO005-0
Novinka

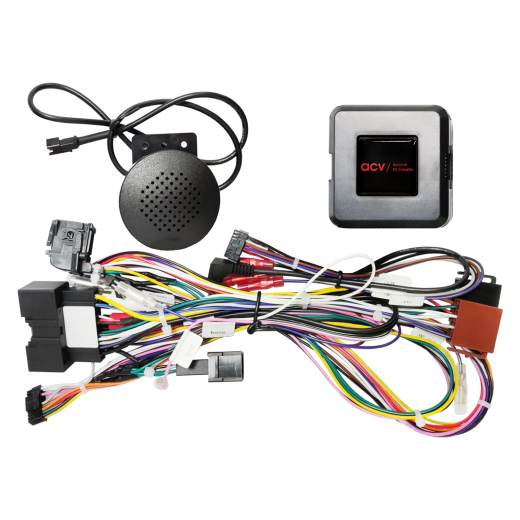

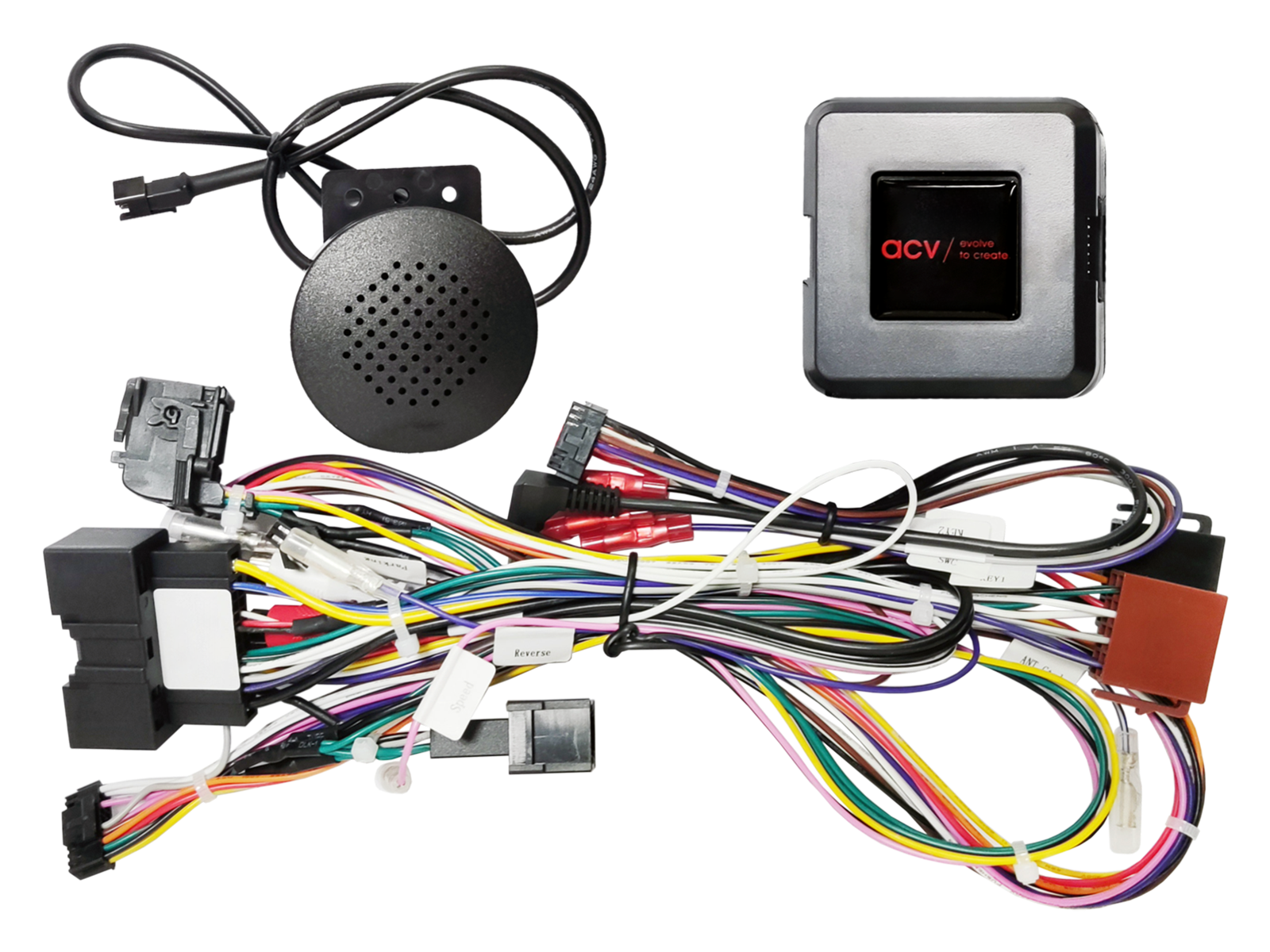

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO005-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu.

Určené pre vozidlá

  • Ford Fiesta [JA8] (06/2010 -> 09/2012) - vozidlá s tlačidlom OK na volante a s červeným OEM displejom. Vozidlá len s tlačidlom M bez tlačidla OK nie sú kompatibilné. U vozidiel s malým displejom a dvoma nastavovacími tlačidlami vpravo nie je podporené nastavenie dátumu.

Informácie o CAN Bus

  • Konektor: 24-pinový Ford.
  • Výstup pre OEM ovládanie z volantu: 3,5 mm jack alebo voľný vodič.
  • Konektor AMP monitora > pripojenie k OEM monitora.
  • OEM konektor monitora > pripojenie k rozhraniu.
  • Podpora nastavení vozidla je zachovaná.

Poskytované signály

  • Červený: +12 V zapaľovania, svorka 15.
  • Oranžový: +12 V podsvietenie, svorka 58.
  • Fialový/biely: +12 V signál spätného chodu.
  • Ružový: rýchlostný pulz.
  • Zelený: GND signál parkovacej brzdy.
  • Maximálne zaťaženie výstupov: 250 mA. Pri odbere vyššom ako 250 mA použite relé s odporovou cievkou minimálne 75 Ohm (1 relé) alebo 150 Ohm (2 relé).

Dôležité doplňujúce informácie

  • Určené pre vozidlá s OEM hlavnou jednotkou Visteon, s tlačidlom OK na volante a s červeným OEM displejom.
  • Vozidlá len s tlačidlom M bez tlačidla OK nie sú kompatibilné.
  • K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Demontáž originálneho rádia vykonávajte bez napätia.
  3. Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Vráťte späť originálne OEM HU.
  • Spustite originálnu jednotku.
  • Počkajte na uspatie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po uspatie CAN Bus zopakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

  • Zapojenie a úpravy môže vykonávať iba odborne vyškolený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Zmeny na predom osadenej kábláži môžu viesť k strate záruky produktu.
Katalógové číslo42XFO005-0
