Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO004-0

adaptér na volant pre Ford Fiesta (JA8) (10/08->06/10)
Viac o produkte
Pomôžeme vám s nákupom
Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO004-0
Novinka

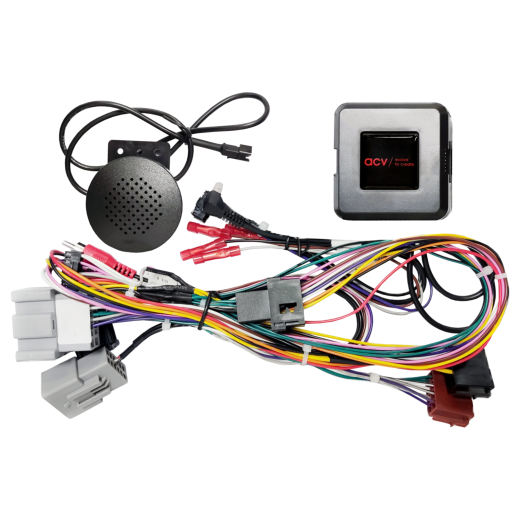

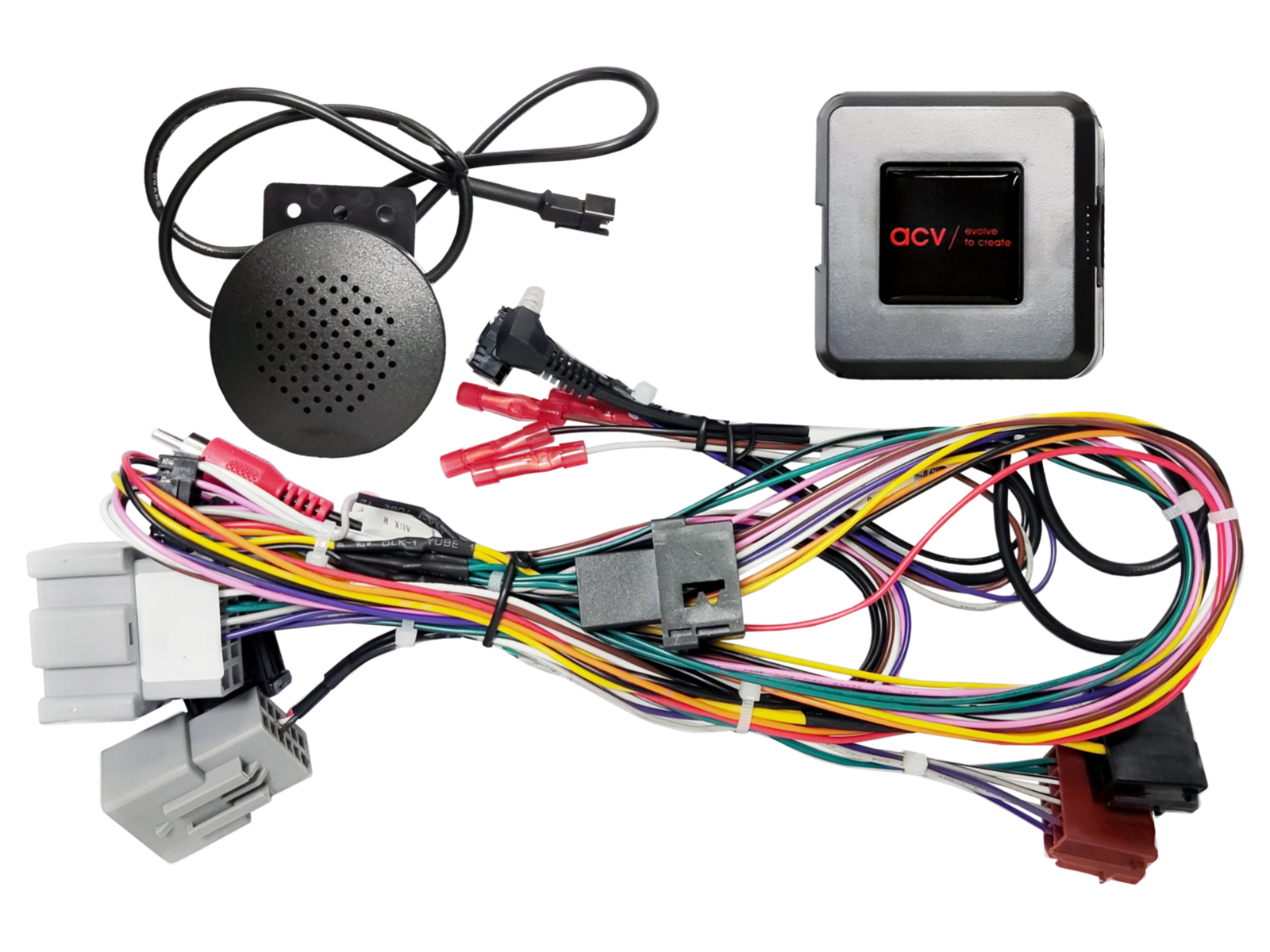

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO004-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarket jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo nainštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu.

Určené pre vozidlá

  • Ford Fiesta [JA8] (10/2008 -> 06/2010) - vozidlá s tlačidlom OK na volante a s červeným OEM displejom. Vozidlá len s tlačidlom M bez tlačidla OK nie sú kompatibilné. U vozidiel s malým displejom a dvomi nastavovacími tlačidlami vpravo nie je podporované nastavenie dátumu.

Informácie CAN Bus

  • Konektor: 14-pinový Ford.
  • Výstup pre OEM ovládanie z volantu: 3,5 mm jack alebo voľný vodič.
  • Konektor AMP monitora > pripojenie k OEM monitoru.
  • OEM konektor monitora > pripojenie k rozhraniu.
  • Podpora nastavenia vozidla zostáva zachovaná.

Dôležité doplňujúce informácie

  • Určené pre vozidlá s OEM hlavnou jednotkou Visteon a s tlačidlom OK na volante a červeným OEM displejom.
  • Vozidlá len s tlačidlom M bez tlačidla OK nie sú kompatibilné.
  • Na úplnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Poskytované signály

  • Červený: +12 V zapaľovanie, svorka 15.
  • Oranžový: +12 V podsvietenie, svorka 58.
  • Fialový/biely: +12 V signál spiatočky.
  • Ružový: rýchlostný pulz.
  • Zelený: GND signál parkovacej brzdy.
  • Maximálne zaťaženie výstupov: 250 mA. Pri odbere vyššom ako 250 mA použite relé s odporovou cievkou minimálne 75 Ohm (1 relé) alebo 150 Ohm (2 relé).

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Demontáž originálneho rádia vykonávajte bez napätia.
  3. Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Vráťte späť originálne OEM HU.
  • Spustite originálnu jednotku.
  • Vyčkajte na uspatie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po uspatie CAN Bus zopakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

  • Zapojenie a úpravy smie vykonávať iba odborne školený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Zmeny na predom osadenej kábláži môžu viesť k strate záruky produktu.
