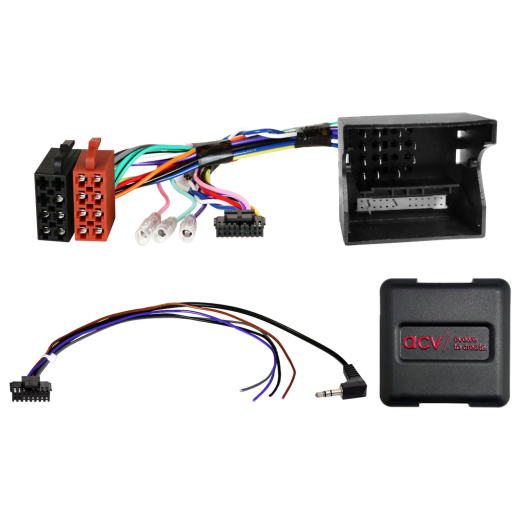

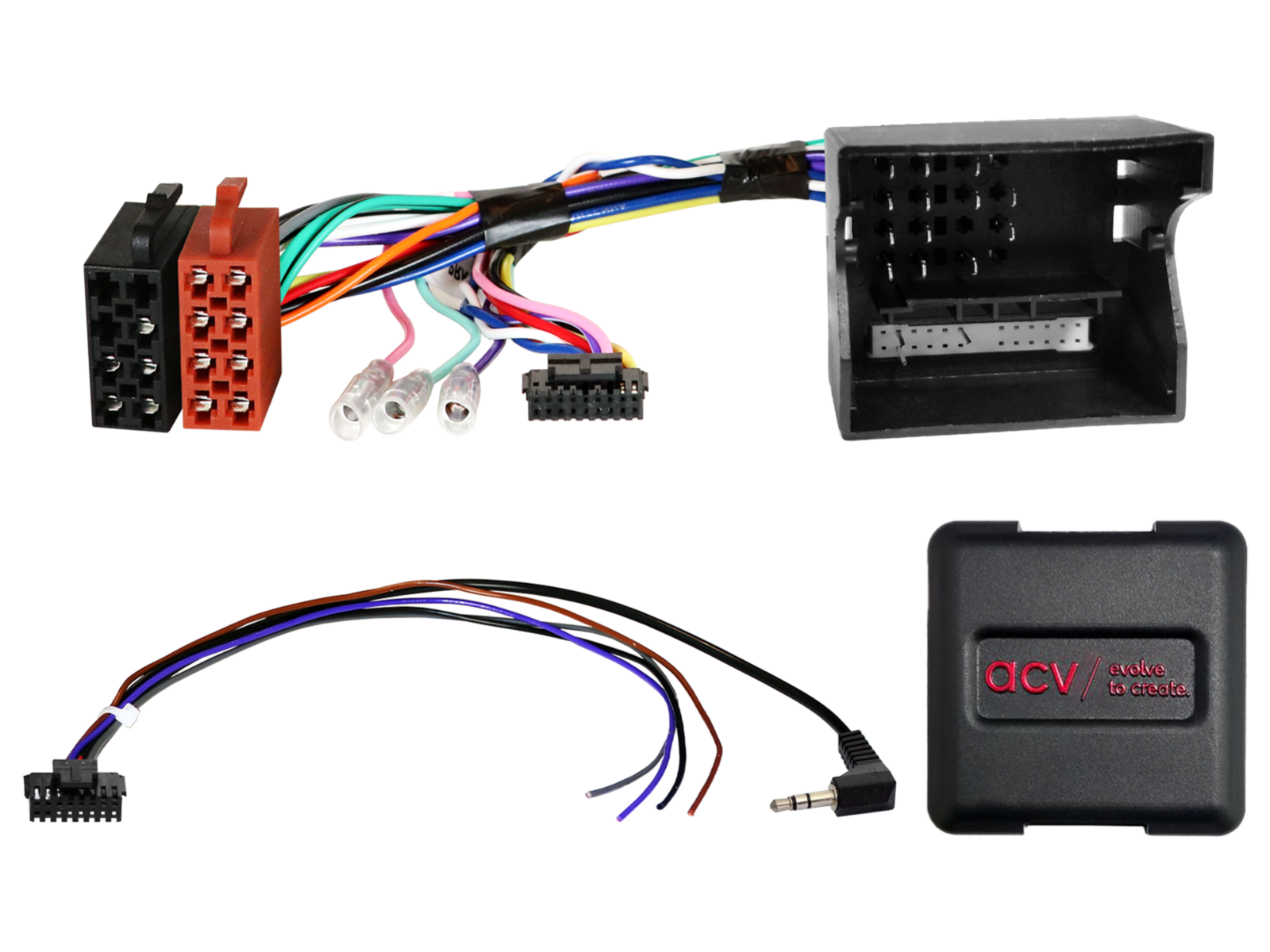

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO003-0

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO003-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo nainštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu.

Určené pre automobily

• Ford C-Max (DM2) (11/2003 -> 05/2007) - pôvodné OEM autorádio.
• Ford C-Max (DM2) (05/2007 -> 09/2010) - pôvodné OEM autorádio.
• Ford Fiesta (JH1/JD3) (10/2005 -> 09/2008) - pôvodné OEM autorádio.
• Ford Focus (DA3) (11/2004 -> 03/2008) - pôvodné OEM autorádio.
• Ford Focus (DA3) (02/2008 -> 03/2011) - pôvodné OEM autorádio.
• Ford Fusion (JU2) (10/2005 -> 07/2012) - pôvodné OEM autorádio.
• Ford Galaxy II (WA6) (03/2006 -> 04/2010) - pôvodné OEM autorádio.
• Ford Galaxy II (WA6) (05/2010 -> 05/2015) - pôvodné OEM autorádio.
• Ford Kuga (DM2) (06/2008 -> 12/2012) - vozidlá s PDC, overiť funkciu bez OEM autorádia.
• Ford Mondeo III (B4Y/B5Y/BWY) (06/2003 -> 04/2005) - vozidlá s PDC, overiť funkciu bez OEM autorádia.
• Ford Mondeo III (B4Y/B5Y/BWY) (05/2005 -> 06/2007) - vozidlá s PDC, overiť funkciu bez OEM autorádia.
• Ford Mondeo IV (BA7) (06/2007 -> 10/2010) - vozidlá s PDC, overiť funkciu bez OEM autorádia.
• Ford Mondeo IV (BA7) (11/2010 -> 08/2014) - vozidlá s PDC, overiť funkciu bez OEM autorádia.
• Ford S-Max (WA6) (06/2006 -> 04/2010) - vozidlá s PDC, overiť funkciu bez OEM autorádia.
• Ford S-Max (WA6) (05/2010 -> 05/2015) - vozidlá s PDC, overiť funkciu bez OEM autorádia.
• Ford Transit (F**6) (07/2006 -> 03/2014) - pôvodné OEM autorádio.
• Ford Transit Connect (P*2) (06/2006 -> 07/2013) - pôvodné OEM autorádio.

Informácie CAN Bus

• Konektor: 40-pinový Quadlock Ford.
• Výstup pre OEM ovládanie z volantu: 3,5 mm jack alebo voľný vodič.
• Analógové ovládanie z volantu.
• Podporované OEM rádiá: 5000C, 6000CD, 6006CD, Sony.
• Podporovaná OEM navigácia: Audio Systems OEM Sat Nav so slotom na kartu v prednej časti.
• Vozidlá bez 7" OEM farebného displeja Sat Nav s integrovanou klimatizáciou.
• Vozidlá bez CAN Bus podporovaného parkovacieho asistenta (PDC).

Dôležité doplňujúce informácie

• Poskytované signály: červený – +12 V svorka 15, oranžový – +12 V osvetlenie svorka 58, fialový/biely – +12 V signál spiatočky, ružový – signál rýchlosti, zelený – GND signál parkovacej brzdy.
• Maximálne zaťaženie výstupov: 250 mA. Pri odbere viac ako 250 mA použite relé s odporovou cievkou min. 75 Ohm (1 relé) alebo 150 Ohm (2 relé).
• Na úplnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Demontáž originálneho rádia vykonávajte bez napätia.
3. Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Vráťte späť originálnu OEM HU.
• Spustite originálnu jednotku.
• Počkajte na uspanie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po uspaní CAN Bus opakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

• Zapojenie a úpravy smie vykonávať iba odborne školený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Zmeny na predom osadenej kabeláži môžu viesť k strate záruky produktu.
