Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO002-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Ford C-Max (DM2) (11/03->05/07, 05/07->09/10), Fiesta (JH1/JD3) (10/05->07/12), Galaxy II (WA6) (03/06->04/10, 05/10->05/15), Kuga (DM2) (06/08->12/12), Mondeo III (B4Y/B5Y/BWY) (06/03 05/05->06/07), Mondeo IV (BA7) (06/07->10/10, 11/10->08/14), S-Max (WA6) (06/06->04/10, 05/10->05/15), Transit (F**6) (P*2) (06/06->07/13)
Viac o produkte
51,74 EUR
Katalógové číslo: 42XFO002-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a ušetríte až 2,59 EUR!
Pomôžeme vám s nákupom
Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO002-0
Novinka

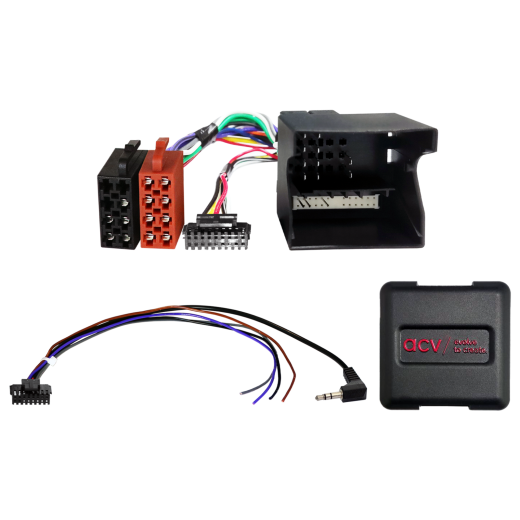

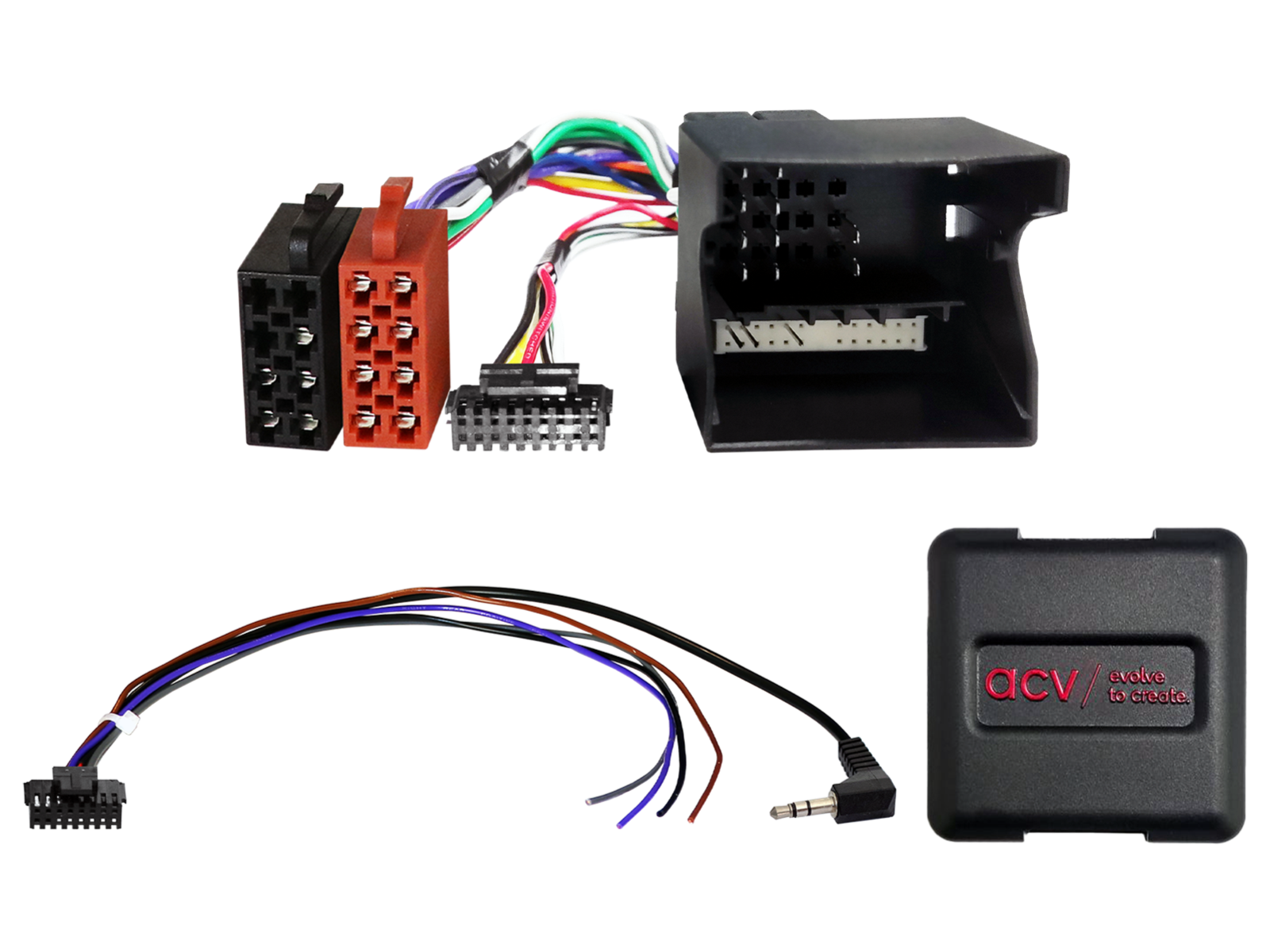

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO002-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky i vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu.

Určené pre vozidlá

  • Ford C-Max [DM2] (11/2003 -> 05/2007) - pôvodné OEM autorádio.
  • Ford C-Max [DM2] (05/2007 -> 09/2010) - pôvodné OEM autorádio.
  • Ford Fiesta [JH1/JD3] (10/2005 -> 09/2008) - pôvodné OEM autorádio.
  • Ford Focus [DA3] (11/2004 -> 03/2008) - pôvodné OEM autorádio.
  • Ford Focus [DA3] (02/2008 -> 03/2011) - pôvodné OEM autorádio.
  • Ford Fusion [JU2] (10/2005 -> 07/2012) - pôvodné OEM autorádio.
  • Ford Galaxy II [WA6] (03/2006 -> 04/2010) - pôvodné OEM autorádio.
  • Ford Galaxy II [WA6] (05/2010 -> 05/2015) - pôvodné OEM autorádio.
  • Ford Kuga [DM2] (06/2008 -> 12/2012) - pôvodné OEM autorádio.
  • Ford Mondeo III [B4Y/B5Y/BWY] (06/2003 -> 04/2005) - pôvodné OEM autorádio.
  • Ford Mondeo III [B4Y/B5Y/BWY] (05/2005 -> 06/2007) - pôvodné OEM autorádio.
  • Ford Mondeo IV [BA7] (06/2007 -> 10/2010) - pôvodné OEM autorádio.
  • Ford Mondeo IV [BA7] (11/2010 -> 08/2014) - pôvodné OEM autorádio.
  • Ford S-Max [WA6] (06/2006 -> 04/2010) - pôvodné OEM autorádio.
  • Ford S-Max [WA6] (05/2010 -> 05/2015) - pôvodné OEM autorádio.
  • Ford Transit [F**6] (07/2006 -> 03/2014) - pôvodné OEM autorádio.
  • Ford Transit Connect [P*2] (06/2006 -> 07/2013) - pôvodné OEM autorádio.

CAN Bus informácie

  • Konektor: 40pinový Quadlock Ford.
  • Výstup pre OEM ovládanie z volantu: 3,5 mm jack alebo voľný vodič.

Dôležité doplňujúce informácie

  • Určené pre vozidlá s OEM hlavnými jednotkami 5000C, 6000CD a 6006CD.
  • Nie je určené pre vozidlá so 7" OEM farebným displejom Sat Nav s integrovanou klimatizáciou.
  • Určené pre aftermarketové autorádiá Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzálne „China HU“ s vodičmi Key1/Key2/GND alebo 3,5 mm jackom podľa typu.
  • Pre úplnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Demontáž originálneho rádia vykonávajte bez napätia.
  3. Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
  8. Urobte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Vráťte späť originálne OEM HU.
  • Spustite originálnu jednotku.
  • Počkajte na uspatie systému CAN Bus.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po uspání CAN Bus opakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

  • Zapojenie a úpravy smie vykonávať len odborne školený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Zmeny na predom osadenej kábláži môžu viesť k strate záruky produktu.
Katalógové číslo42XFO002-0
ZnačkaACV
