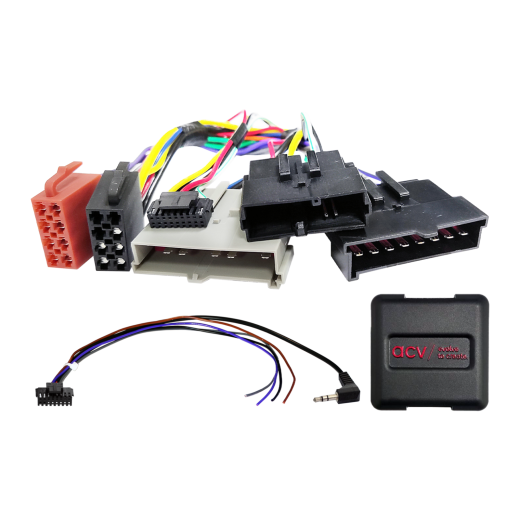

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO001-0
adaptér na volant pre Ford Escort V (AAL/ANL) (02/95->09/01), Focus I (DAW/DBW/DFW/DNW) (10/98->10/01, 10/01->08/05), Galaxy I (WGR) (04/00->05 (B4Y/B5Y/BWY) (12/00->06/03), Puma I (ECT) (07/97->12/01)
Viac o produkte
Viac o produkte
Pomôžeme vám s nákupom
- Využite našu poradňu
- Tovar nám môžete vrátiť do 14 dní
- Vyskúšajte si produkt u nás na predajne
Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42XFO001-0
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky i vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu.
Určené pre automobily
- Ford Escort V [AAL/ANL] (02/1995 -> 09/2001) - pôvodné OEM autorádio.
- Ford Focus I [DAW/DBW/DFW/DNW] (10/1998 -> 10/2001) - pôvodné OEM autorádio.
- Ford Focus I [DAW/DBW/DFW/DNW] (10/2001 -> 08/2005) - pôvodné OEM autorádio.
- Ford Galaxy I [WGR] (04/2000 -> 05/2006) - pôvodné OEM autorádio.
- Ford Mondeo III [B4Y/B5Y/BWY] (12/2000 -> 06/2003) - pôvodné OEM autorádio, verzie Ghia / ST24 nie sú podporované.
- Ford Puma I [ECT] (07/1997 -> 12/2001) - pôvodné OEM autorádio.
Informácie o CAN Bus

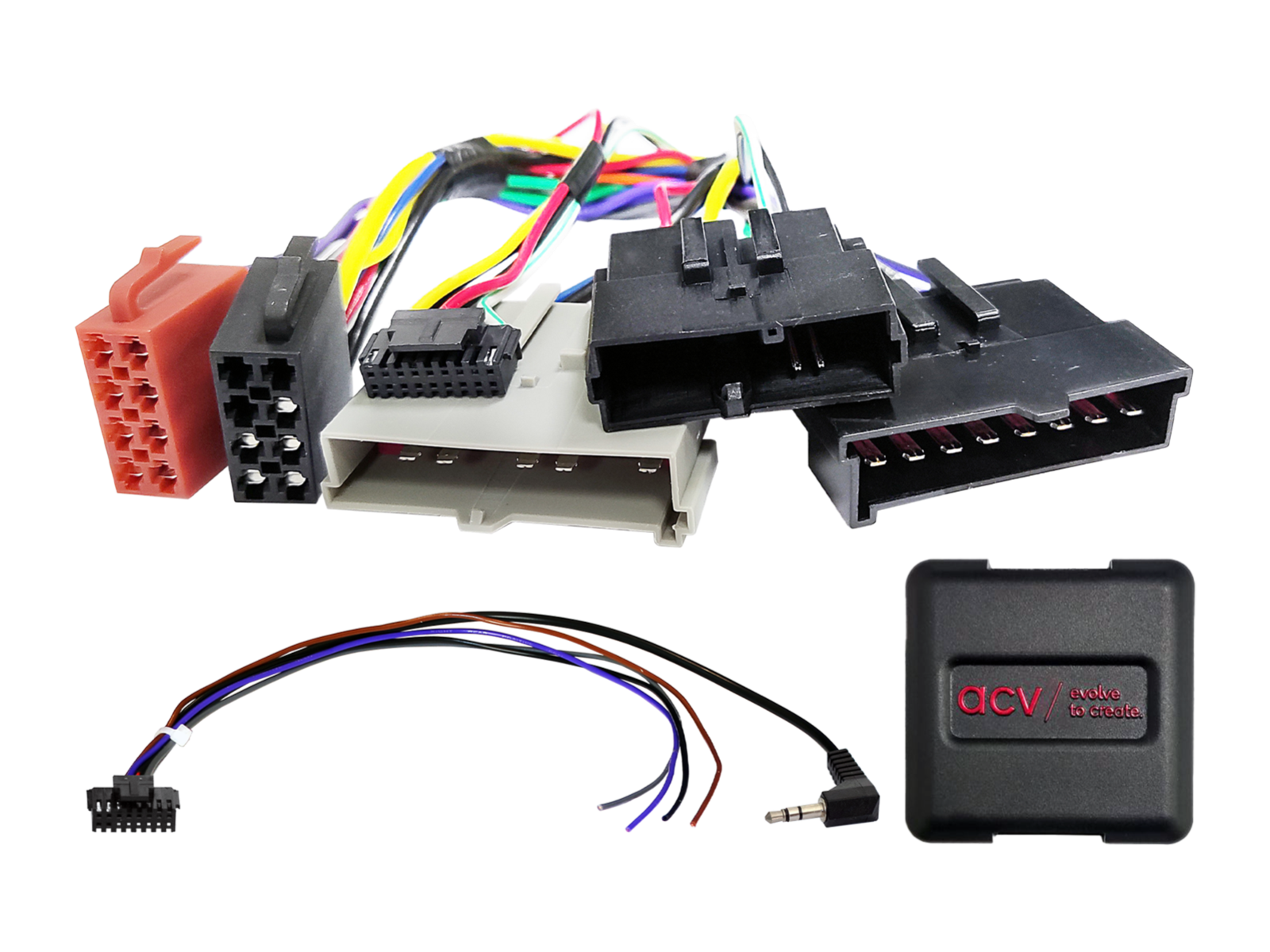

- Konektor: 8pin / 8pin / 17pin Ford.
- Výstup pre OEM ovládanie z volantu: 3,5 mm jack alebo voľný vodič.
Dôležité doplňujúce informácie
- Určené pre vozidlá s OEM hlavnými jednotkami Visteon 2000, 4050, 5000, 6000, 6006 a 7000, bez OEM navigácie Blaupunkt.
- Určené pre aftermarket autorádia Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzálne „China HU“ s vodičmi Key1/Key2/GND alebo 3,5 mm jackom podľa typu.
- Na úplnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Demontáž originálneho rádia vykonávajte bez napätia.
- Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.
Pripojenie a poradie zapojenia:
- Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla k HU.
- Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo v návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
- Uskutočnite funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene opakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Vráťte pôvodné OEM HU.
- Spustite originálnu jednotku.
- Počkajte, kým sa systém CAN Bus uspí.
- Skontrolujte HW konfiguráciu rozhrania.
- Keď sa systém CAN Bus uspí, zopakujte kroky 5 až 8 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kabeláže:
- Zapojenie a úpravy môže vykonávať len odborne zaškolený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Zmeny na predom osadenej kabeláži môžu viesť k strate záruky produktu.
Katalógové číslo | 42XFO001-0 |
Značka | ACV |
Odkazy | Oficiálna webová prezentácia |
