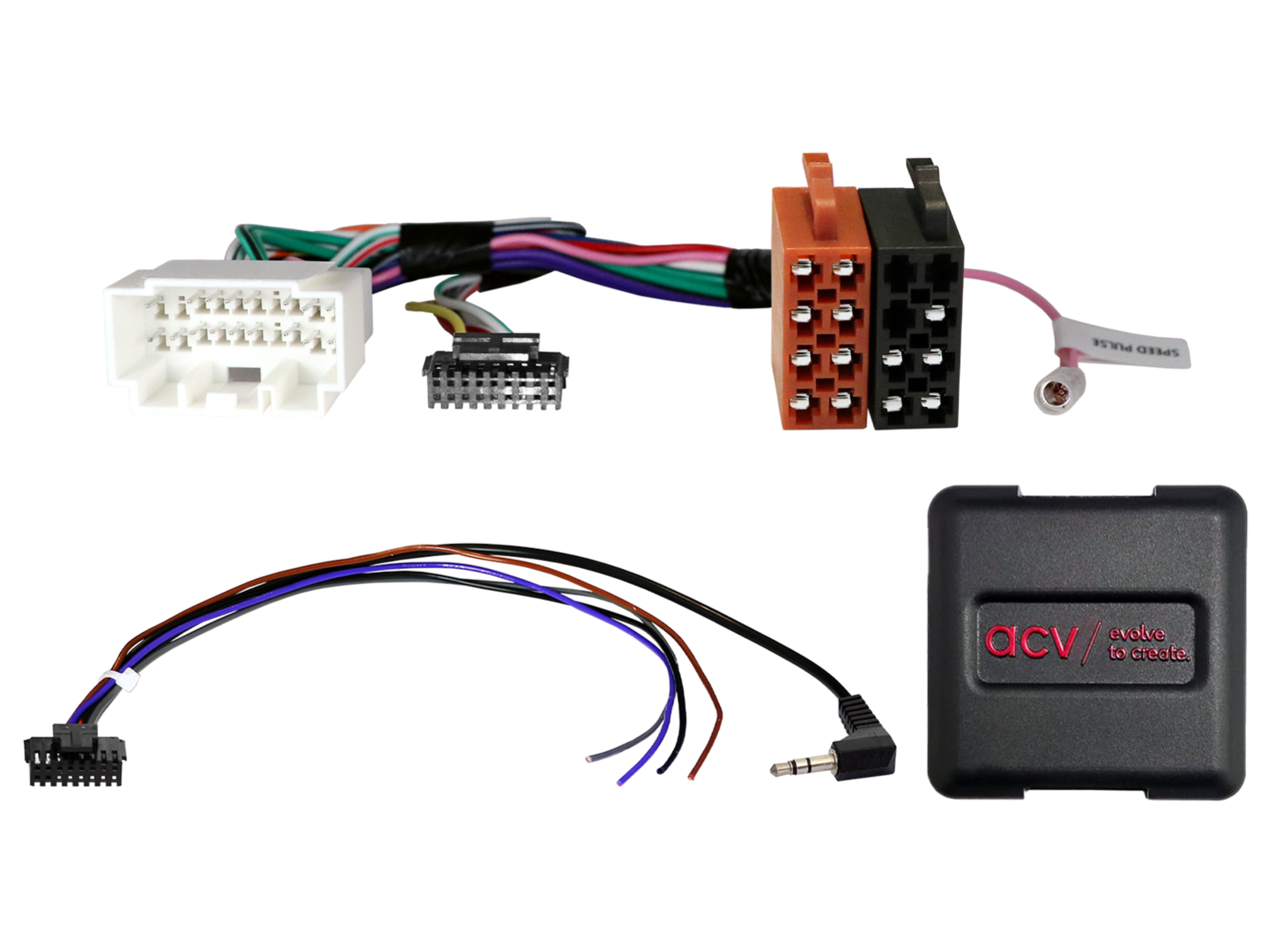

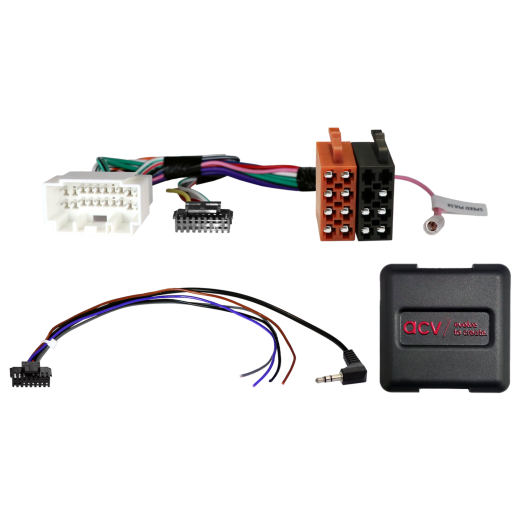

Adaptér ovládania tlačidiel na volante pre Fiat / Opel / Suzuki ACV SWC 42XSZ001

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene pôvodného rádia za aftermarket jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Fiat Sedici (FY) (08/2009 -> 10/2014) - pôvodné OEM autorádio.

Opel Agila B (H-B) (04/2008 -> 12/2014) - pôvodné OEM autorádio.

Suzuki Dzire (2008 -> 2010) - pôvodné OEM autorádio.
Suzuki Grand Vitara (JT) (10/2005 -> 09/2008) - pôvodné OEM autorádio.
Suzuki Grand Vitara (JT) (09/2008 -> 12/2012) - pôvodné OEM autorádio.
Suzuki Kizashi (FR) (10/2010 -> 08/2015) - pôvodné OEM autorádio.
Suzuki Ritz (2009 -> 2011) - pôvodné OEM autorádio.
Suzuki Splash (EX) (04/2008 -> 05/2012) - pôvodné OEM autorádio.
Suzuki Swift (MZ/EZ) (05/2005 -> 08/2010) - pôvodné OEM autorádio.
Suzuki Swift (MZ/EZ) (01/2008 -> 09/2010) - pôvodné OEM autorádio.
Suzuki SX4 (EY/GY) (06/2006 -> 01/2010) - pôvodné OEM autorádio.
Suzuki SX4 (EY/GY) (09/2009 -> 12/2014) - pôvodné OEM autorádio.

Informácie CAN Bus

Konektory a napájanie:

Konektory: 20pin Suzuki.
Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.

Nastavenie:

Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky.

Kompatibilita s vozidlami:

Vozidlá so Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 OEM HU.
Vozidlá s Panasonic OEM Sat Nav.
Vozidlá bez Siemens/VDO PACR 05, PACR 07, PACR 08 OEM HU.

Špeciálne prípady a upozornenia:

Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu mať obmedzenú funkčnosť.
Signál rýchlosti (Speed Pulse) je dostupný, ak je priradený – vodič ružový.

Dôležité doplňujúce informácie

Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu.
K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnú jednotkou.
Odpojte pôvodné rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte pôvodné OEM HU.
Spusťte pôvodnú jednotku.
Vyvolajte vypnutie CAN-bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN-busu zopakujte kroky 5 a 6 uvedené vyššie.

Při úpravách zapojenia alebo vedenia kábláže:

Zapojenie a úpravy smie vykonávať len odborne školený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy vopred osadenej kábláže môžu viesť k strate záruky produktu.
