Adaptér ovládania tlačidiel na volante pre Dacia / Opel / Renault ACV SWC 42XRN004-0

Adaptér ovládania tlačidiel na volante pre Dacia / Opel / Renault ACV SWC 42XRN004-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú ako technicky, tak vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Dacia Duster (SD) (04/2010 -> 11/2013) - OEM Blaupunkt 1-DIN bez externého displeja.
• Dacia Sandero (SD) (06/2008 -> 12/2012) - OEM Blaupunkt 1-DIN bez externého displeja.

• Opel Vivaro (X83) (09/2006 -> 12/2010) - OEM Tuner List alebo Update List s displejom v jednotke, bez Carminat a bez zosilňovacieho systému Cabasse.

• Renault Clio II (09/1998 -> 09/2005) - OEM Tuner List alebo Update List s externým displejom, bez Carminat a bez zosilňovacieho systému Cabasse.
• Renault Megane I (BA) (10/2000 -> 09/2003) - OEM Tuner List alebo Update List s displejom v jednotke, bez Carminat a bez zosilňovacieho systému Cabasse.
• Renault Megane II (CM/EM) (10/2002 -> 12/2005) - OEM Tuner List alebo Update List s displejom v jednotke, bez Carminat a bez zosilňovacieho systému Cabasse.
• Renault Kangoo (KC) (01/1998 -> 09/2005) - OEM Tuner List alebo Update List s displejom v jednotke, bez Carminat a bez zosilňovacieho systému Cabasse.
• Renault Twingo (C06) (01/2003 -> 07/2007) - OEM Tuner List alebo Update List s displejom v jednotke, bez Carminat a bez zosilňovacieho systému Cabasse.

CAN Bus informácie

Konektory a napájanie:

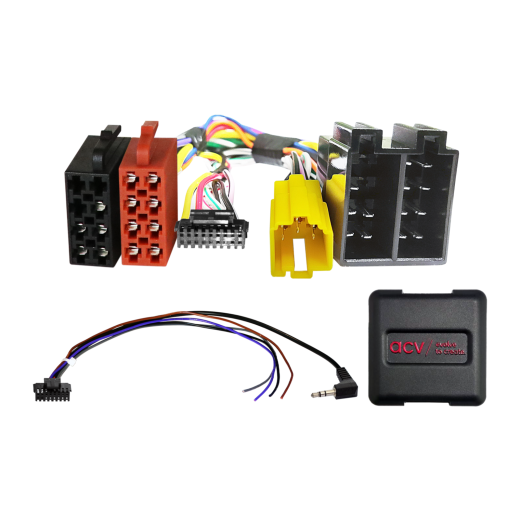

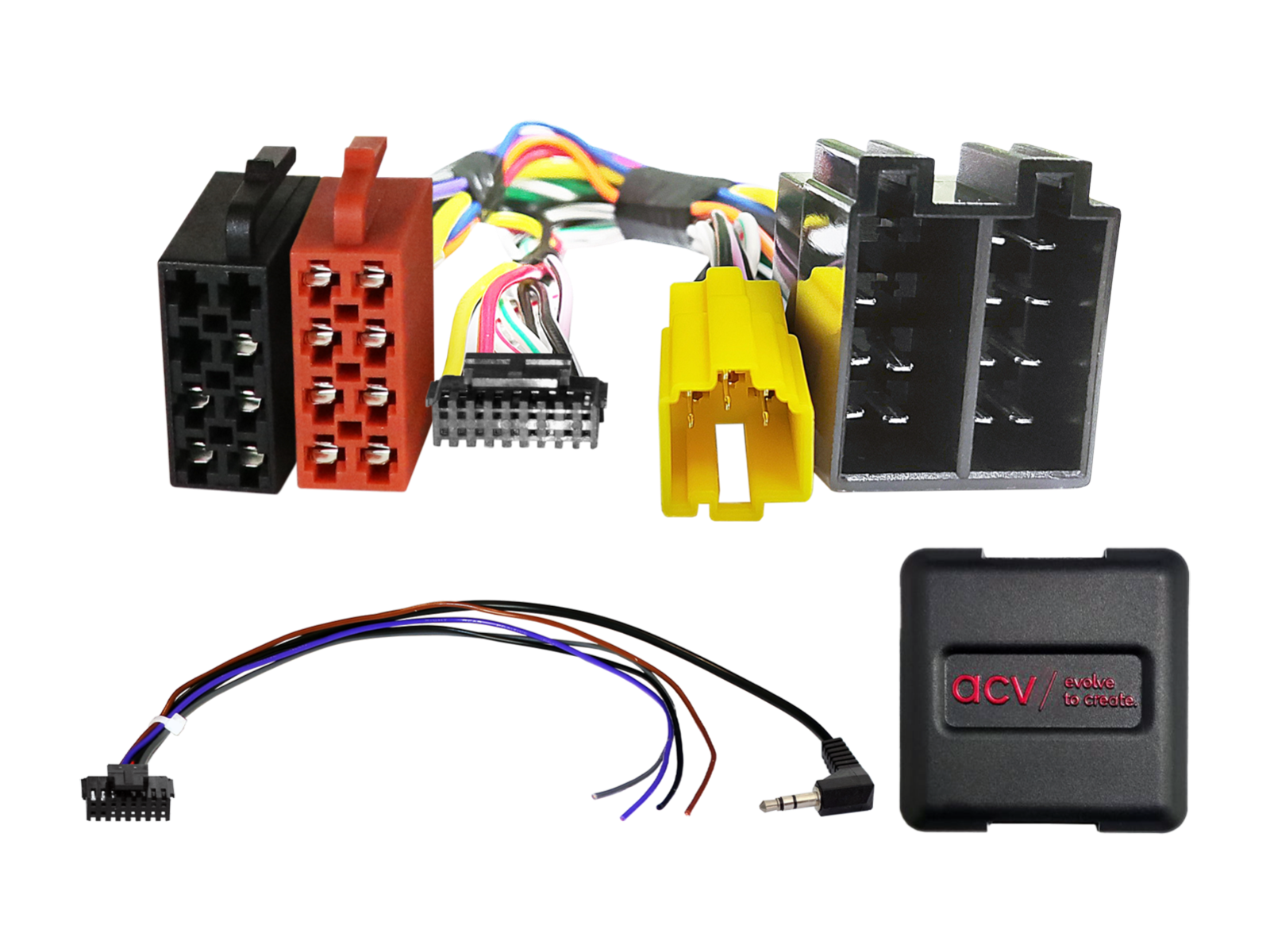

• Konektory: ISO / Mini ISO žltý / Mini ISO 6-pin zapojený.
• Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.

Nastavenie:

• Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozri návod).

Kompatibilita s vozidlami:

• Dacia – iba modely s OEM Blaupunkt 1-DIN bez externého displeja.
• Opel/Renault – iba modely s OEM Tuner List alebo Update List s displejom v jednotke, bez Carminat a bez zosilňovacieho systému Cabasse.

Špeciálne prípady a upozornenia:

• Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu mať obmedzenú funkčnosť.

Dôležité doplňujúce informácie

• Kompatibilné s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu.
• K plnej aktivácii adaptéru je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu prepojovacieho kábla k HU – bez napätia.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a kábla HU:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znova nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolejte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

• Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
