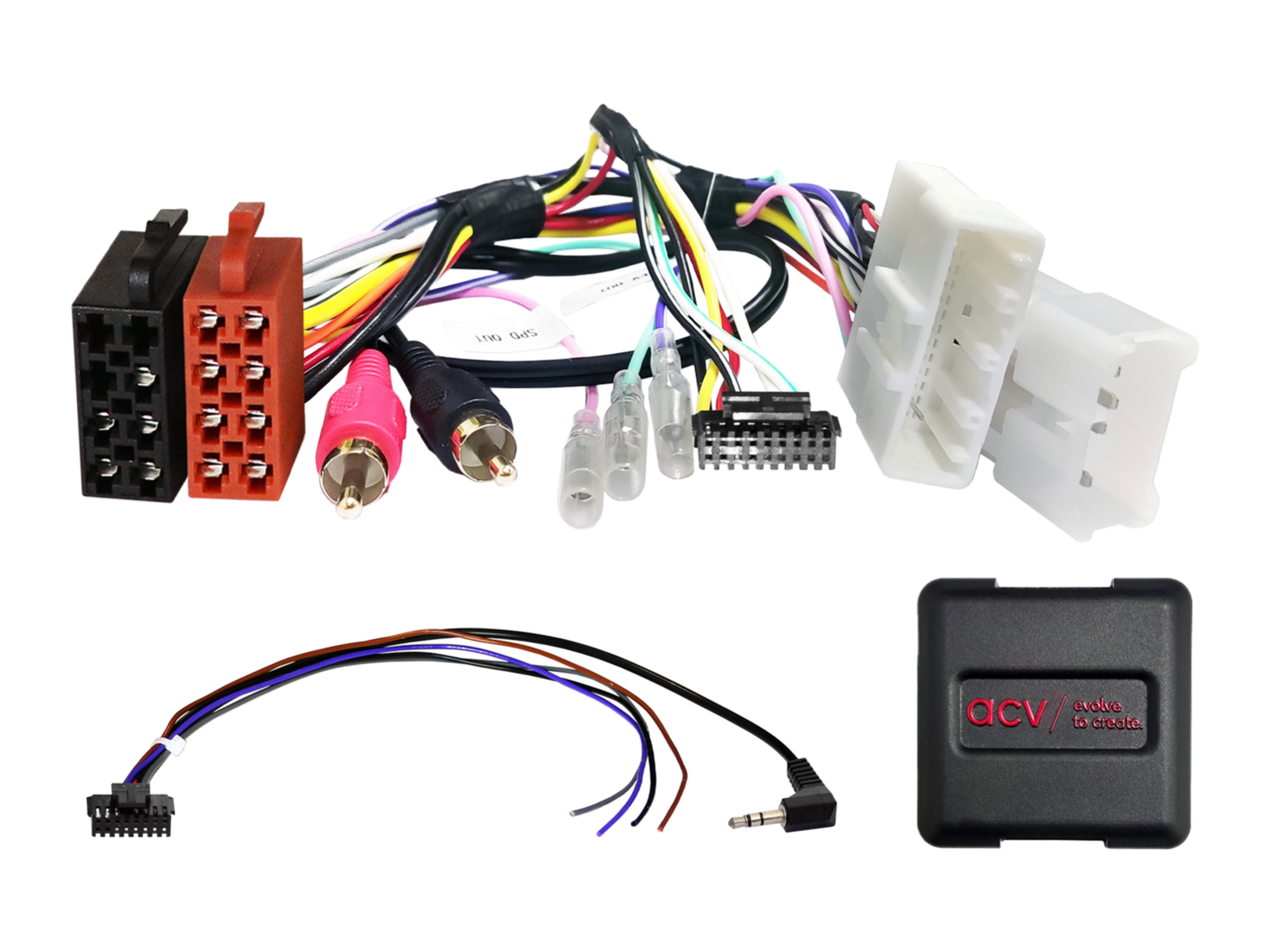

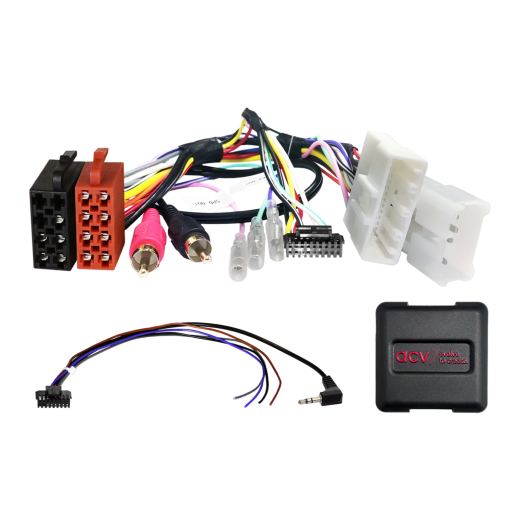

Adaptér ovládania tlačidiel na volante pre Citroen / Peugeot / Toyota ACV SWC 42XPG016-0

Adaptér ovládania tlačidiel na volante pre Citroën / Peugeot / Toyota ACV SWC 42XPG016-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo náhrade niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Citroën C1 (P) (07/2014 -> 09/2021) - pôvodné autorádio OEM.

• Peugeot 108 (P) (07/2014 -> 03/2021) - pôvodné autorádio OEM.

• Toyota Aygo (AB1) (07/2014 -> 06/2018) - pôvodné autorádio OEM.
• Toyota Aygo (AB1) (06/2018 -> 03/2022) - pôvodné autorádio OEM.

Informácie o CAN Bus

Konektory a napájanie:

• Konektory: Toyota 10pin / 6pin / 20pin.
• Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.
• Pripojenie OEM AUX: RCA (červený/čierny).

Nastavenie:

• Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky.

Kompatibilita s vozidlami:

• Analógové ovládanie z volantu (SWC).

Špeciálne prípady a upozornenia:

• Reimportované vozidlá alebo vozidlá s odlišným softvérom môžu mať obmedzenú funkčnosť.

Dôležité doplňujúce informácie

• Kompatibilný s aftermarket autorádiami s analógovým vstupom pre ovládanie z volantu.
• Pre úplnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie pripojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znovu nainštalujte originálne OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

• Zapojenie a úpravy môže vykonávať iba odborne vyškolený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kábláže môžu viesť k strate záruky na produkt.
