Popis a parametre

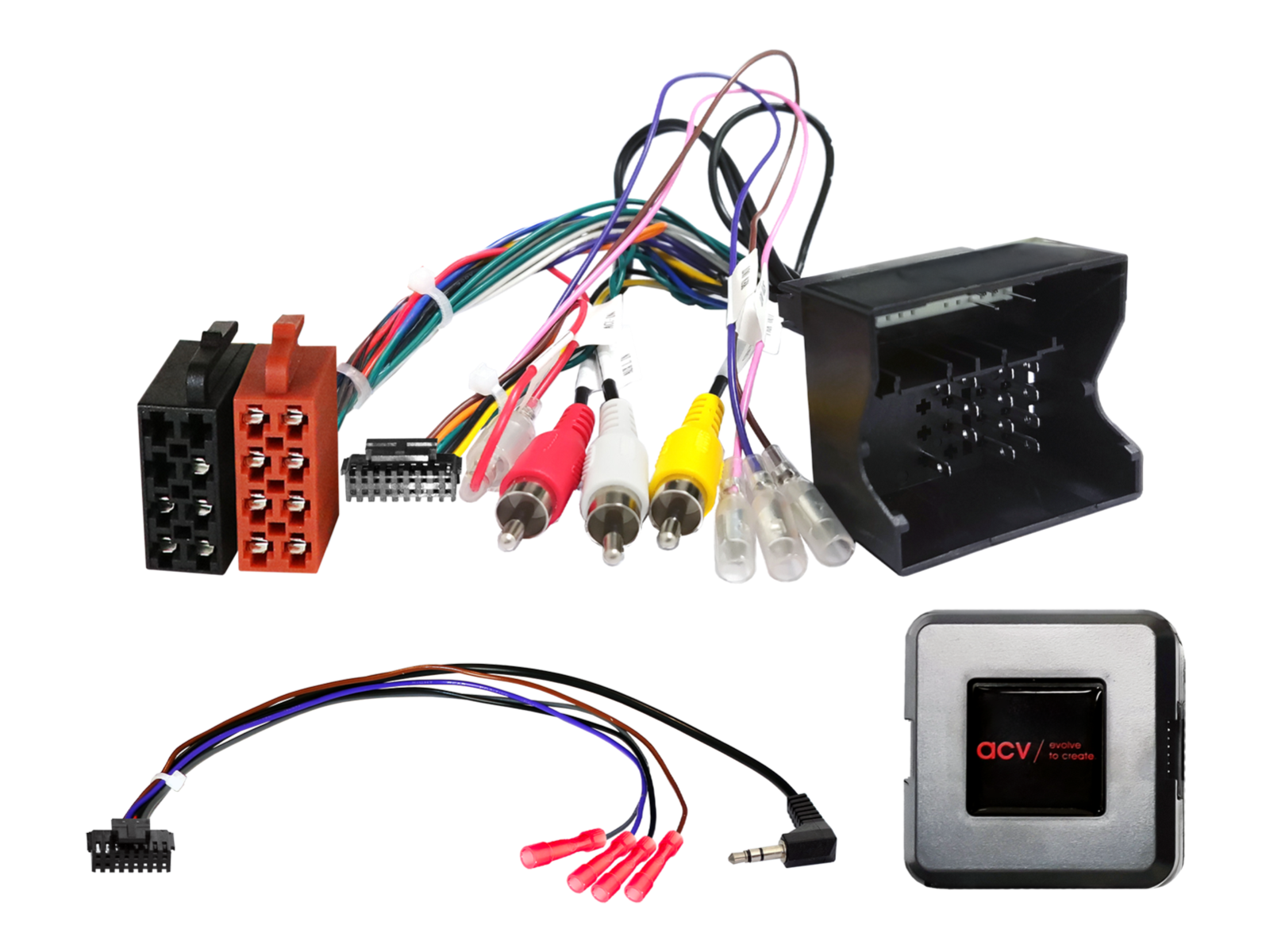

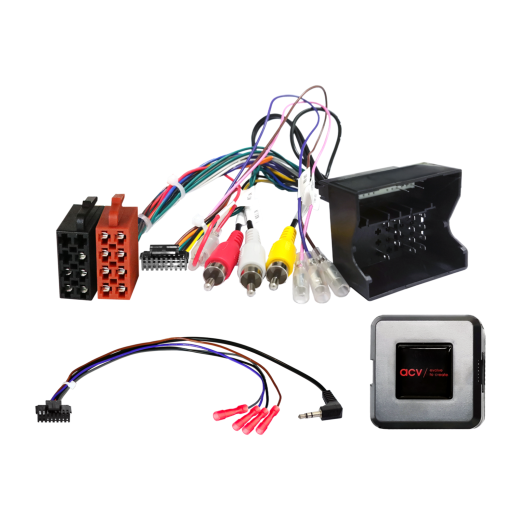

Adaptér ovládania tlačidiel na volante pre Citroën / Fiat / Peugeot / Toyota ACV SWC 42XPG007-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre vozidlá

Citroën Berlingo (7) (06/2008 -> 03/2012, 04/2012 -> 05/2015, 06/2015 -> 06/2018) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Citroën C2 (J) (12/2004 -> 12/2009) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Citroën C3 (F) (10/2005 -> 01/2010) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Citroën C3 (S) (01/2010 -> 01/2017) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Citroën C4 (L) (11/2004 -> 08/2010) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Citroën C5 (D) (10/2004 -> 04/2008) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Citroën C8 (E) (01/2008 -> 07/2012, 07/2012 -> 06/2014) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Citroën DS3 (S) (03/2010 -> 07/2014) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Citroën Jumpy (X) (02/2007 -> 03/2012, 03/2012 -> 05/2016) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Citroën Nemo (A) (08/2008 -> 12/2015) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Citroën Xsara Picasso (C) (03/2004 -> 02/2010) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.

Peugeot 207 (WC) (06/2006 -> 06/2009), 207 (W) (06/2009 -> 07/2015) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Peugeot 208 (C) (04/2012 -> 04/2015) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Peugeot 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Peugeot 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Peugeot 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008, 02/2006 -> 03/2011) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Peugeot 807 (E) (07/2002 -> 02/2008, 02/2008 -> 06/2014) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Peugeot 3008 (oU) (06/2009 -> 10/2013) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Peugeot 5008 Van (O) (10/2009 -> 10/2013) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Peugeot Bipper (A) (12/2007 -> 12/2015) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Peugeot Expert (X) (02/2007 -> 08/2016) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Peugeot Partner (7) (05/2008 -> 03/2012) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.
Peugeot RCZ (4J) (04/2010 -> 09/2015) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.

Toyota Proace (03/2013 -> 08/2016) vozidlá s OEM HU Blaupunkt / Continental / Siemens VDO RD4 s ovládačom hlasitosti.

Informácie CAN Bus

Konektory a napájanie:

Konektor: 40 Pin Quadlock.
Konektor: OEM SWC > 3,5mm Jack / voľný vodič.
Konektor: OEM AUX > RCA(m) červený/biely.
Konektor: RCA(m) žltý – nepripojené.

Napájacie signály:

Červený: +12V spínaný prúd svorka 15.
Oranžový: +12V osvetlenie svorka 58.
Fialový/biely: +12V signál spätného chodu.
Ružový: signál rýchlosti.
Zelený: GND signál parkovacej brzdy.

Kompatibilita a funkcie:

Podporované vozidlá s PDC vzadu – potrebné rozhranie Chimes Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo (can-pdc).
Podporované vozidlá s vypínačom PDC – treba aktivovať funkciu zvukovej signalizácie PDC.
Podporované nastavenie vozidla podľa manuálu.
Podpora ECO-mode – +12V trvalý prúd svorka 30 cez poistku batérie.

Dôležité doplňujúce informácie

Na úplnú aktiváciu adaptéru je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepojenia rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k rádiu – bez napätia.
Pripojte kábel k rádiu podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
Urobte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znova nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedení kábláže:

Zapojenie a úpravy smie vykonávať len odborne vyškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky funkčnosti.
Úpravy sa vykonávajú na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.

Katalógové číslo	42XPG007-0
