Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel / Peugeot ACV SWC 42XPG013-0

Pridať do obľúbenýchOdstrániť z obľúbených

adaptér na volant pre Citroën Berlingo (7) (06/08->03/12), Berlingo (7) (04/12->05/15), Berlingo (7) (01/10->01/17), C4 (L) (11/04->08/10), C5 (D) (10/04->04/08), C8 (E) (01/08->07/12), C8 (E) Jumpy (V) (02/07->05/16), Jumpy (V) (09/16->01/24), Spacetourer (V) (03/16->03/24) a Fiat Scudo (ZAF 270) Zafira Life V (V) (02/19->01/24), Peugeot 207 (WC) (06/06->06/09), 207 (W) (06/09->07/15), 208 (C) (04/12->04/15), 30 (06/05->03/09), 308 (4/4 GTI/4 SW/4 CC) (09/07->07/15), 407 (6/6 SW/6 Coupé) (05/04->07/08), 407 (6/6 SW/6 Coupé) (10/04->04/09), 807 (E) (07/02->02/08), 807 (E) (02/08->06/14), 3008 (OU) (06/09->10/13), 5008 (O) (10/09- (12/07->12/15), Odborník (X) (02/07->08/16), Odborník (X) (03/16->04/24), Partner (7) (05/08->03/12), RSK (4J) (04/10->09/15) a Travel
Viac o produkte

Pomôžeme vám s nákupom

Využite našu poradňu
Využite našu poradňu
Tovar nám môžete vrátiť do 14 dní
Vyskúšajte si produkt u nás na predajne

Popis a parametre
Komentáre0
Hodnotenie0
Kategórie

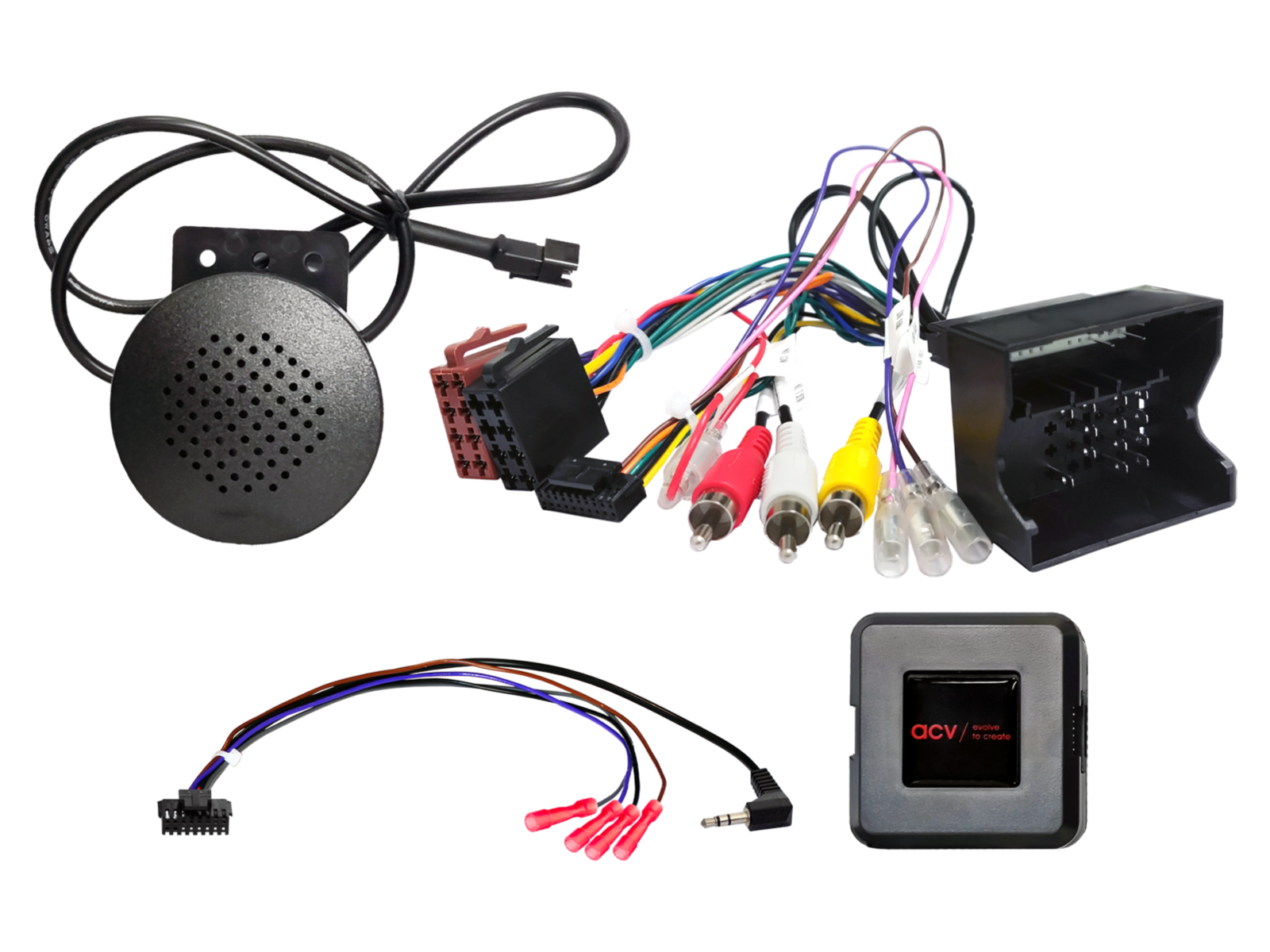

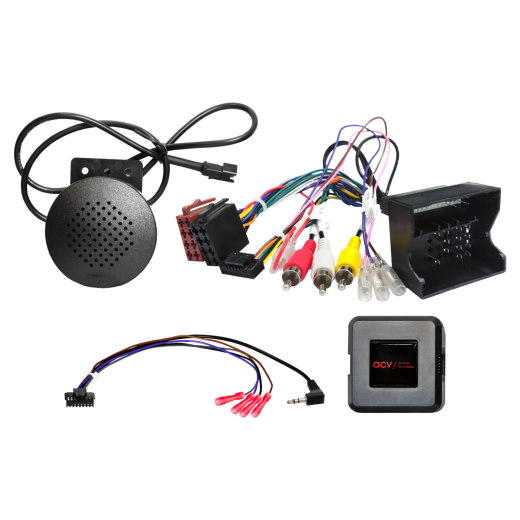

Adaptér ovládania tlačidiel na volante pre Citroën / Fiat / Opel / Peugeot / Toyota ACV SWC 42XPG013-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre vozidlá

Citroën Berlingo (7) (06/2008 -> 03/2012) - pôvodné autorádio OEM.
Citroën Berlingo (7) (04/2012 -> 05/2015) - pôvodné autorádio OEM.
Citroën Berlingo (7) (06/2015 -> 06/2018) - pôvodné autorádio OEM.
Citroën C2 (J) (12/2004 -> 12/2009) - pôvodné autorádio OEM.
Citroën C3 (F) (10/2005 -> 01/2010) - pôvodné autorádio OEM.
Citroën C3 (S) (01/2010 -> 01/2017) - pôvodné autorádio OEM.
Citroën C4 (L) (11/2004 -> 08/2010) - pôvodné autorádio OEM.
Citroën C5 (D) (10/2004 -> 04/2008) - pôvodné autorádio OEM.
Citroën C8 (E) (01/2008 -> 07/2012) - pôvodné autorádio OEM.
Citroën C8 (E) (07/2012 -> 06/2014) - pôvodné autorádio OEM.
Citroën DS3 (S) (03/2010 -> 07/2014) - pôvodné autorádio OEM.
Citroën Jumpy (V) (02/2007 -> 05/2016) - pôvodné autorádio OEM.
Citroën Jumpy (V) (09/2016 -> 01/2024) - pôvodné autorádio OEM, vozidlá s PDC a Clarion MQ-RD6 OEM HU s monochromatickým displejom a centrálnym otočným ovládačom.
Citroën Spacetourer (V) (03/2016 -> 03/2024) - pôvodné autorádio OEM, vozidlá s PDC a Clarion MQ-RD6 OEM HU s monochromatickým displejom a centrálnym otočným ovládačom.

Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) - pôvodné autorádio OEM.

Opel Vivaro C (V) (09/2019 -> 01/2024) - pôvodné autorádio OEM, vozidlá s PDC a Clarion MQ-RD6 OEM HU s monochromatickým displejom a centrálnym otočným ovládačom.
Opel Zafira Life V (V) (02/2019 -> 01/2024) - pôvodné autorádio OEM, vozidlá s PDC a Clarion MQ-RD6 OEM HU s monochromatickým displejom a centrálnym otočným ovládačom.

Peugeot 207 (WC) (06/2006 -> 06/2009) - pôvodné autorádio OEM.
Peugeot 207 (W) (06/2009 -> 07/2015) - pôvodné autorádio OEM.
Peugeot 208 (C) (04/2012 -> 04/2015) - pôvodné autorádio OEM.
Peugeot 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009) - pôvodné autorádio OEM.
Peugeot 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015) - pôvodné autorádio OEM.
Peugeot 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008) - pôvodné autorádio OEM.
Peugeot 407 (6/6 SW/6 Coupé) (02/2006 -> 03/2011) - pôvodné autorádio OEM.
Peugeot 607 (9) (10/2004 -> 04/2009) - pôvodné autorádio OEM.
Peugeot 807 (E) (07/2002 -> 02/2008) - pôvodné autorádio OEM.
Peugeot 807 (E) (02/2008 -> 06/2014) - pôvodné autorádio OEM.
Peugeot 3008 (OU) (06/2009 -> 10/2013) - pôvodné autorádio OEM.
Peugeot 5008 (O) (10/2009 -> 10/2013) - pôvodné autorádio OEM.
Peugeot Bipper (A) (12/2007 -> 12/2015) - pôvodné autorádio OEM.
Peugeot Expert (X) (02/2007 -> 08/2016) - pôvodné autorádio OEM.
Peugeot Expert (X) (03/2016 -> 04/2024) - pôvodné autorádio OEM, nastavenie vozidla nepodporované.
Peugeot Partner (7) (05/2008 -> 03/2012) - pôvodné autorádio OEM.
Peugeot RCZ (4J) (04/2010 -> 09/2015) - pôvodné autorádio OEM.
Peugeot Traveller (V) (03/2016 -> 04/2024) - pôvodné autorádio OEM, nastavenie vozidla nepodporované.

Informácie o CAN Bus

Konektory a napájanie:

Konektor: 40-pin Quadlock Citroën / Peugeot.
Pripojenie OEM ovládania z volantu: 3,5 mm jack alebo voľný vodič na vstup SWC autorádia.
Pripojenie OEM AUX: RCA (červený/biely).
RCA konektor (žltý) nie je pripojený.
Vozidlá s ECO režimom: pripojiť +12 V trvalý prúd (Klemme 30) z poistkovej skrinky – cez poistku.

Nastavenie:

Nastavenie DIP prepínačov podľa výrobcu aftermarket jednotky (pozri návod).

Kompatibilita s vozidlami:

Podporované zadné PDC.
Podporované nastavenia vozidla (ak nie je uvedené inak).
Vozidlá bez OEM zosilňovacieho systému JBL.

Špeciálne prípady a upozornenia:

Vozidlá Peugeot CC: SWC Citroën/Fiat/Peugeot/Toyota Quadlock PDC – položka 42a-1041-008.
Vozidlá s Continental RD45 OEM HU s ovládačom hlasitosti: SWC Citroën/Fiat/Peugeot/Toyota Quadlock PDC – položka 42a-1041-008.

Dôležité doplňujúce informácie

Kompatibilné s aftermarket autorádiami s analógovým alebo digitálnym vstupom pre ovládanie z volantu.
Na úplnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napájania.
Skontrolujte všetky prepojenia rozhraní (interface), či sú správne pripojené – bez napájania.

Zapojenie a poradie pripojenia:

Nastavte a skontrolujte HW konfiguráciu rozhrania – bez napájania.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napájania.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavné napájacie pripojenie pripojte ako posledné.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény atď.).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napájania.
Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálne OEM HU.
Spustite originálnu jednotku.
Vyvolajte vypnutie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus zopakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

Zapojenie a úpravy môže vykonávať len odborne zaškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastné riziko, bez záruky funkčnosti.
Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy predinštalovanej kabeláže môžu viesť k strate záruky produktu.

Katalógové číslo	42XPG013-0
Značka	ACV
Odkazy	Oficiálna webová prezentácia
