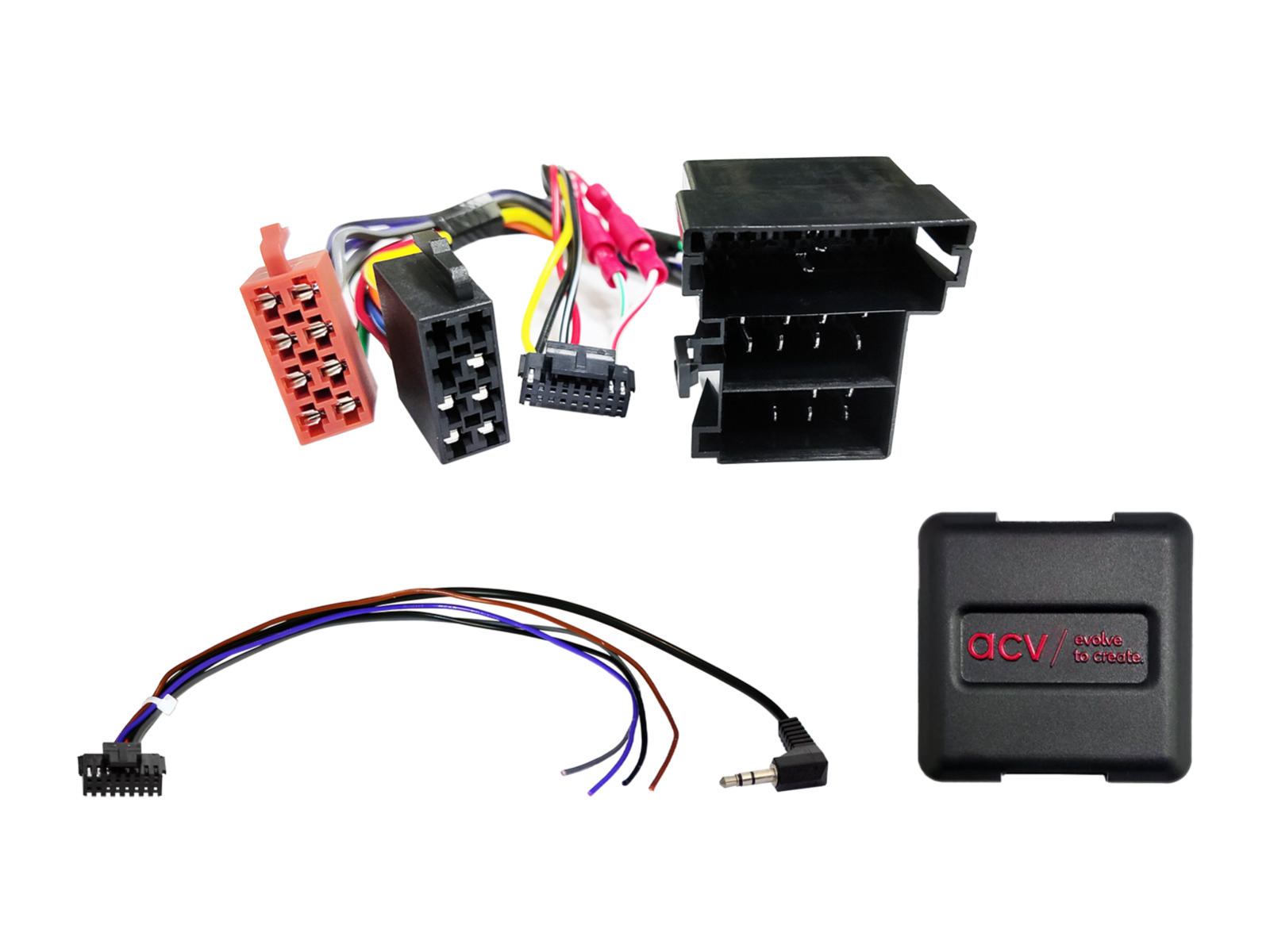

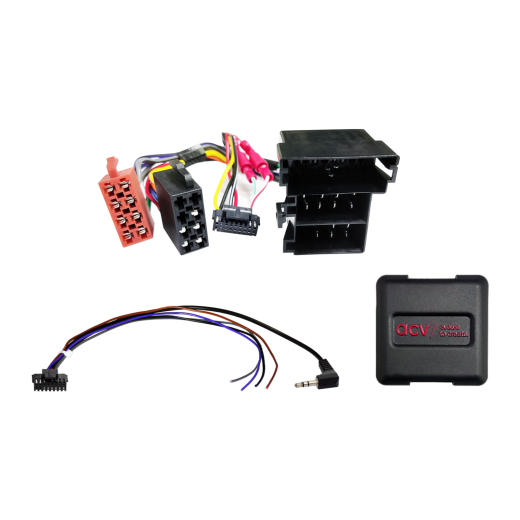

Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA016-0
adaptér na volant pre Citroen Jumper (250) Opel Movano Cargo C (Y) (10/21->01/24, 01/24->2024), Movano Electric Cargo C (Y) (10/21->01/24, 01/24->2024), Peugeot Boxer (Y) (09/14-2) e-Boxer (Y) (10/21->2024)
Viac o produkte
Viac o produkte
Pomôžeme vám s nákupom
- Využite našu poradňu
- Tovar nám môžete vrátiť do 14 dní
- Vyskúšajte si produkt u nás na predajne
Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA016-0
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu.
Určené pre automobily
- Citroen Jumper [250] (05/2014 -> 10/2022) - pôvodné autorádio OEM.
- Citroen Jumper [250] (10/2022 -> 2024) - pôvodné autorádio OEM.
- Citroen e-Jumper [259] (10/2021 -> 2024) - pôvodné autorádio OEM.
- Citroen Relay [250] (2006 -> 2024) - pôvodné autorádio OEM.
- Fiat Ducato [ZAF 250] (05/2014 -> 11/2021) - pôvodné autorádio OEM.
- Opel Movano Cargo C [Y] (10/2021 -> 01/2024) - pôvodné autorádio OEM.
- Opel Movano Cargo C [Y] (01/2024 -> 2024) - pôvodné autorádio OEM.
- Opel Movano Electric Cargo C [Y] (10/2021 -> 01/2024) - pôvodné autorádio OEM.
- Opel Movano Electric Cargo C [Y] (01/2024 -> 2024) - pôvodné autorádio OEM.
- Peugeot Boxer [Y] (09/2014 -> 12/2019) - pôvodné autorádio OEM.
- Peugeot Boxer [Y] (08/2018 -> 2024) - pôvodné autorádio OEM.
- Peugeot e-Boxer [Y] (10/2021 -> 2024) - pôvodné autorádio OEM.
Informácie CAN Bus
- Konektor: ISO / Mini ISO.
- Výstup pre OEM ovládanie z volantu: 3,5 mm jack alebo voľný vodič.
- Vozidlá s +12V spínaným napájaním a analógovým SWC v Mini ISO konektore piny 10/11/12 SWC1/GND/SWC2.
- Vozidlá bez pôvodného OEM autorádia.
- V prípade zamenenia funkcií tlačidiel SWC prehoďte pripojenie zeleného/modrého vodiča.
- Pre vozidlá s OEM jednotkou Daiichi s priamo zapojenými farebnými vodičmi overte analógové signály s OEM jednotkou pred montážou.
Dôležité doplňujúce informácie
- Určené pre aftermarket autorádiá Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzálne „China HU“ s vodičmi Key1/Key2/GND alebo 3,5 mm jackom podľa typu.
- Na plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Demontáž originálneho rádia vykonávajte bez napätia.
- Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.
Pripojenie a poradie zapojenia:
- Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla k HU.
- Pripojte kábel k HU podľa návodu k aftermarketovému zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarketové HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
- Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene zopakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Vráťte späť originálne OEM HU.
- Spustite originálnu jednotku.
- Počkajte na uspatie CAN Bus systému.
- Skontrolujte HW konfiguráciu rozhrania.
- Po uspatení CAN Bus systému zopakujte kroky 5 až 8 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kábláže:
- Zapojenie a úpravy môže vykonávať iba odborne školený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Zmeny na predom osadenej kábláži môžu viesť k strate záruky produktu.
Katalógové číslo | 42XFA016-0 |
Značka | ACV |
Odkazy | Oficiálna webová prezentácia |
