Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel ACV SWC 42XFA026-0
adaptér na volant pre Citroen Jumper (250) (07/24->2025), e-Jumper (259) (07/24->2025), Relay (250) (2024->2025), Fiat Ducato (ZAF 250) (11/22->1 e-Ducato (ZAF 250) (04/21->03/24, 03/24->2025), Opel Movano Cargo C (Y) (01/24->2025), Movano Electrik Cargo C (Y) (01/24->2025)
Viac o produkte
Viac o produkte
Pomôžeme vám s nákupom
- Využite našu poradňu
- Tovar nám môžete vrátiť do 14 dní
- Vyskúšajte si produkt u nás na predajne

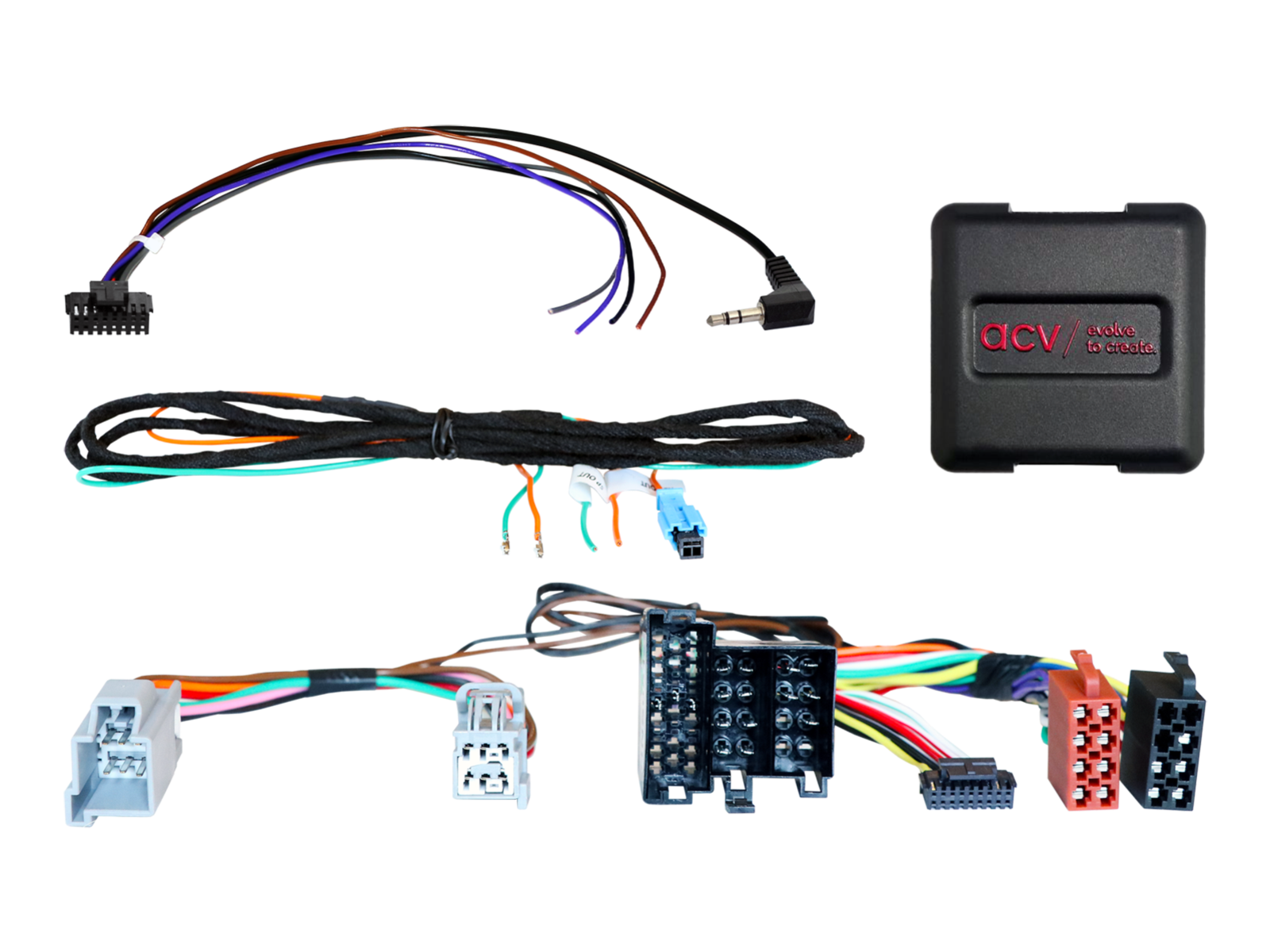

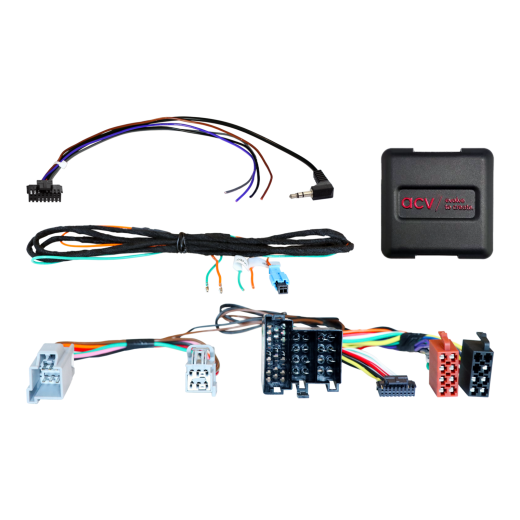

Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Opel ACV SWC 42XFA026-0
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarket jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu.
Určené pre vozidlá
- Citroen Jumper [250] (07/2024 -> 2025) - pôvodné autorádio OEM, podpora telefónnej funkcie a zariadení s bezdrôtovým nabíjaním.
- Citroen e-Jumper [259] (07/2024 -> 2025) - pôvodné autorádio OEM, podpora telefónnej funkcie a zariadení s bezdrôtovým nabíjaním.
- Citroen Relay [250] (2024 -> 2025) - pôvodné autorádio OEM, podpora telefónnej funkcie a zariadení s bezdrôtovým nabíjaním.
- Fiat Ducato [ZAF 250] (11/2021 -> 11/2023) - pôvodné autorádio OEM, podpora telefónnej funkcie a zariadení s bezdrôtovým nabíjaním.
- Fiat Ducato [ZAF 250] (11/2023 -> 2025) - pôvodné autorádio OEM, podpora telefónnej funkcie a zariadení s bezdrôtovým nabíjaním.
- Fiat e-Ducato [ZAF 250] (04/2021 -> 03/2024) - pôvodné autorádio OEM, podpora telefónnej funkcie a zariadení s bezdrôtovým nabíjaním.
- Fiat e-Ducato [ZAF 250] (03/2024 -> 2025) - pôvodné autorádio OEM, podpora telefónnej funkcie a zariadení s bezdrôtovým nabíjaním.
- Opel Movano Cargo C [Y] (01/2024 -> 2025) - pôvodné autorádio OEM, podpora telefónnej funkcie a zariadení s bezdrôtovým nabíjaním.
- Opel Movano Electric Cargo C [Y] (01/2024 -> 2025) - pôvodné autorádio OEM, podpora telefónnej funkcie a zariadení s bezdrôtovým nabíjaním.
Informácie CAN Bus
- Konektor: ISO / Mini ISO.
- Výstup pre OEM ovládanie z volantu: 3,5 mm jack alebo voľný vodič.
- Konektor: 6-pinový Fiat T-Harness – telefón.
- Pripojenie k poistkovej skrinke: rýchlostný impulz / signál cúvania (pozri návod).
Dôležité doplňujúce informácie
- Podpora telefónnej funkcie a ovládacích tlačidiel umiestnených na zadnej strane volantu.
- Určené pre aftermarket autorádiá Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzálne „China HU“ s vodičmi Key1/Key2/GND alebo 3,5 mm jackom podľa typu.
- Pre plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Demontáž originálneho rádia vykonávajte bez napätia.
- Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.
Pripojenie a poradie zapojenia:
- Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla k HU.
- Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom – hlavné napájanie pripojte ako posledné.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
- Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene opakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Vráťte späť originálne OEM HU.
- Spustite originálnu jednotku.
- Počkajte na uspanie systému CAN Bus.
- Skontrolujte HW konfiguráciu rozhrania.
- Po uspaní CAN Bus opakujte kroky 5 až 8 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kabeláže:
- Zapojenie a úpravy smie vykonávať len odborne školený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Zmeny na predom osadenej kabeláži môžu viesť k strate záruky produktu.
Katalógové číslo | 42XFA026-0 |
Značka | ACV |
Odkazy | Oficiálna webová prezentácia |
