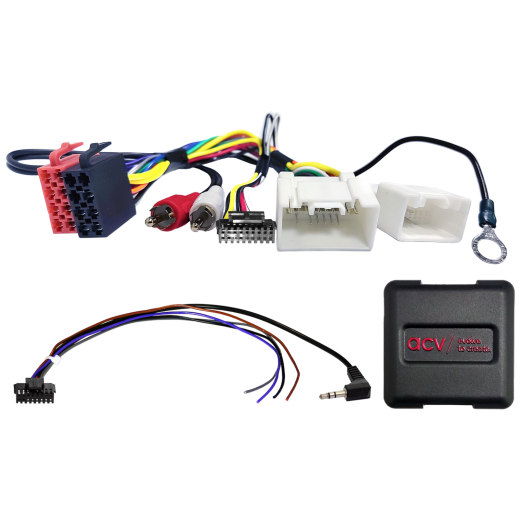

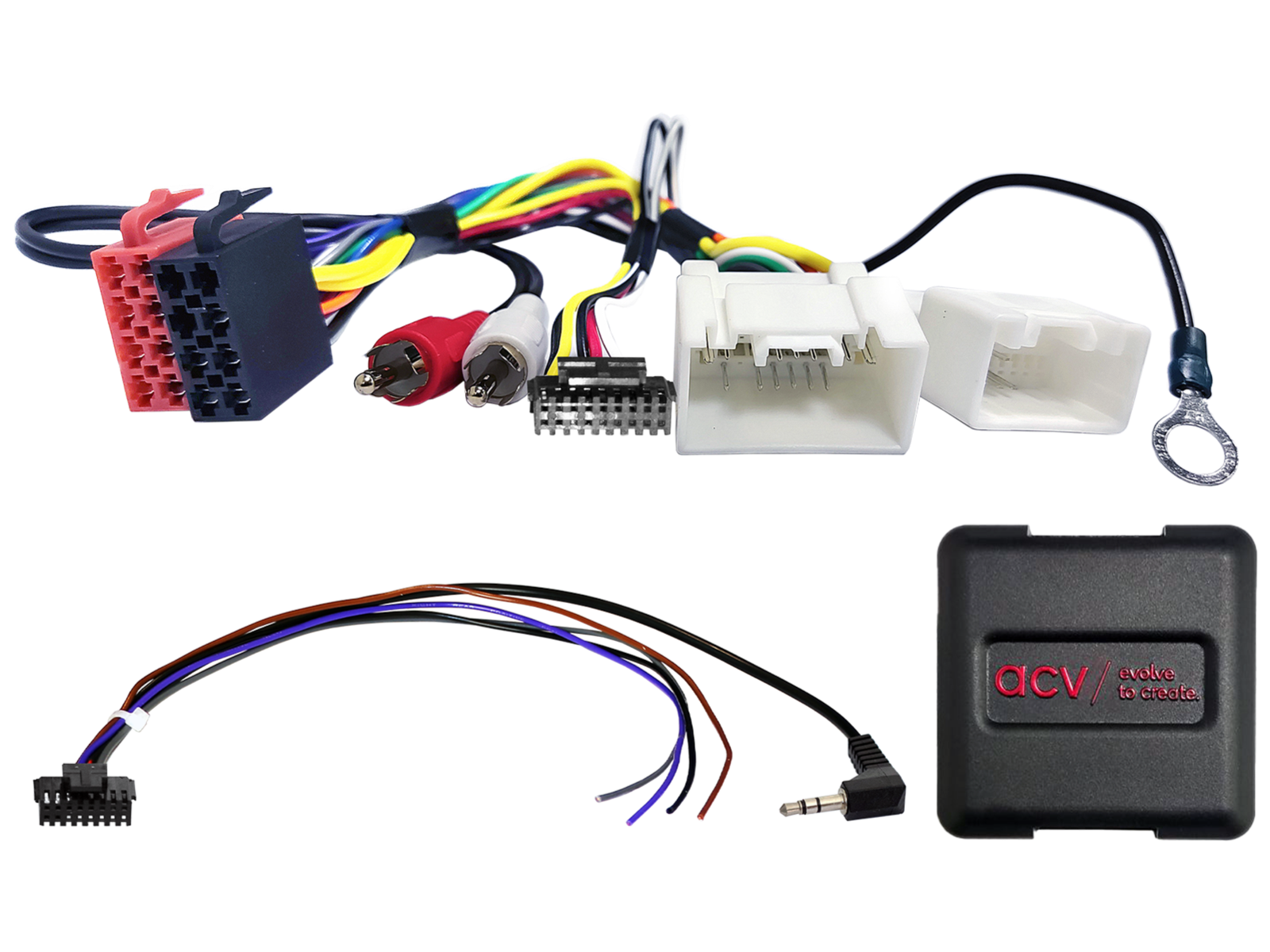

Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Mitsubishi / Peugeot ACV SWC 42XMT003-0

Adaptér ovládania tlačidiel na volante pre Citroen / Fiat / Mitsubishi / Peugeot ACV SWC 42XMT003-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM rádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenia systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• Citroen C4 Aircross (B) (06/2012 -> 05/2017)

• Fiat Fullback (KT0T) (08/2016 -> 07/2020)

• Mitsubishi ASX (GAO) (07/2010 -> 09/2012), ASX (GAO) (10/2012 -> 10/2016), ASX (GAO) (11/2016 -> 08/2019), ASX (GAO) (09/2019 -> 10/2021 – vozidlá s/bez Rockford Fosgate OEM HU)
• Mitsubishi Challenger (PC) (2010 -> 2017)
• Mitsubishi L200 (KA0T) (10/2015 -> 08/2019), L200 (KJ0T) (09/2019 -> 10/2022)
• Mitsubishi Lancer (CYO) (09/2010 -> 04/2015), Lancer (CYO) (05/2015 -> 08/2017)
• Mitsubishi Mirage (Space Star) (2013 -> 2015), Mirage (Space Star) (2015 -> 2022)
• Mitsubishi Outlander (CWB) (02/2010 -> 10/2012)
• Mitsubishi Outlander Sport (ASX) (2010 -> 2022)
• Mitsubishi Pajero (V80) (10/2014 -> 08/2018)
• Mitsubishi Shogun (V80) (2014 -> 2018)
• Mitsubishi Space Star (A00) (04/2016 -> 01/2020), Space Star (A00) (02/2020 -> 2024)
• Mitsubishi Triton (L200) (2015 -> 2022)

• Peugeot 4008 (B) (06/2012 -> 05/2015)

CAN Bus informácie

Konektory a napájanie:

• Konektor: ISO / Mini ISO.
• Konektor: OEM SWC > 3,5mm Jack / voľný vodič.
• Konektor: OEM AUX > RCA(m) červený/biely.
• Čierny vodič: GND (Klemme 31).

Kompatibilita a obmedzenia:

• Vozidlá s originálnym rádiom Mitsubishi.
• Vozidlá bez OEM zosilňovacieho systému – pre vozidlá s Rockford Fosgate OEM zosilňovacím systémom použite adaptér: 42smt009.
• OEM AUX – pred montážou overte správne zapojenie meraním.

Dôležité doplňujúce informácie

• K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Odpojte originálne rádio (OEM HU) bez napätia.
3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Skontrolujte nastavenia a HW konfiguráciu rozhrania – bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k rádiu – bez napätia.
3. Pripojte kábel k rádiu podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a ďalšie).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Znova nainštalujte originálnu OEM HU.
• Spustite originálnu jednotku.
• Vyvolajte vypnutie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

• Zapojenie a úpravy môže vykonávať iba odborne školený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez záruky vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Úpravy predom osadenej kábláže môžu viesť k strate záruky produktu.
