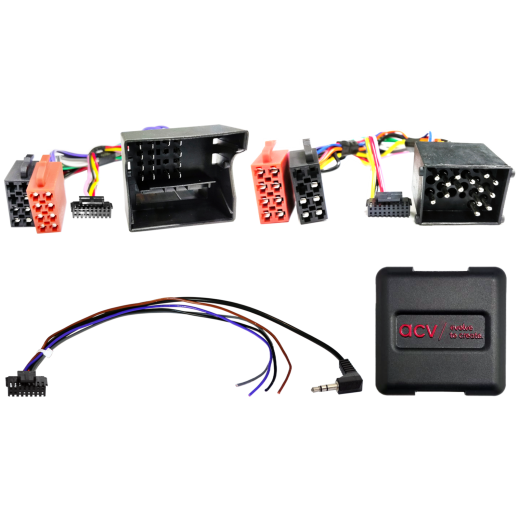

Adaptér ovládania tlačidiel na volante pre BMW / Mini ACV SWC 42XBM00C-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

BMW rady 3 [E46] (1998 -> 2007) - pôvodné autorádio BMW Business.
BMW rady 5 [E39] (1996 -> 2004) - pôvodné autorádio BMW Business.
BMW rady 7 [E38] (1994 -> 2001) - pôvodné autorádio BMW Business.
BMW X3 [E83] (2004 -> 2010) - pôvodné autorádio BMW Business.
BMW X5 [E53] (2000 -> 2006) - pôvodné autorádio BMW Business.
BMW Z4 [E85] (2002 -> 2008) - pôvodné autorádio BMW Business. Vozidlá s látkovou strechou.

Mini [R50, R53] (2001 -> 2006) - pôvodné autorádio BMW Business. Vozidlá (R53) s originálnym zvukovým systémom Harman Kardon, adaptér LFB BMW Mini (R50/R52/R53) 2001–2008 iBus zosilňovač Harman Kardon.
Mini [R52] (2004 -> 2008) - pôvodné autorádio BMW Business.

CAN Bus informácie

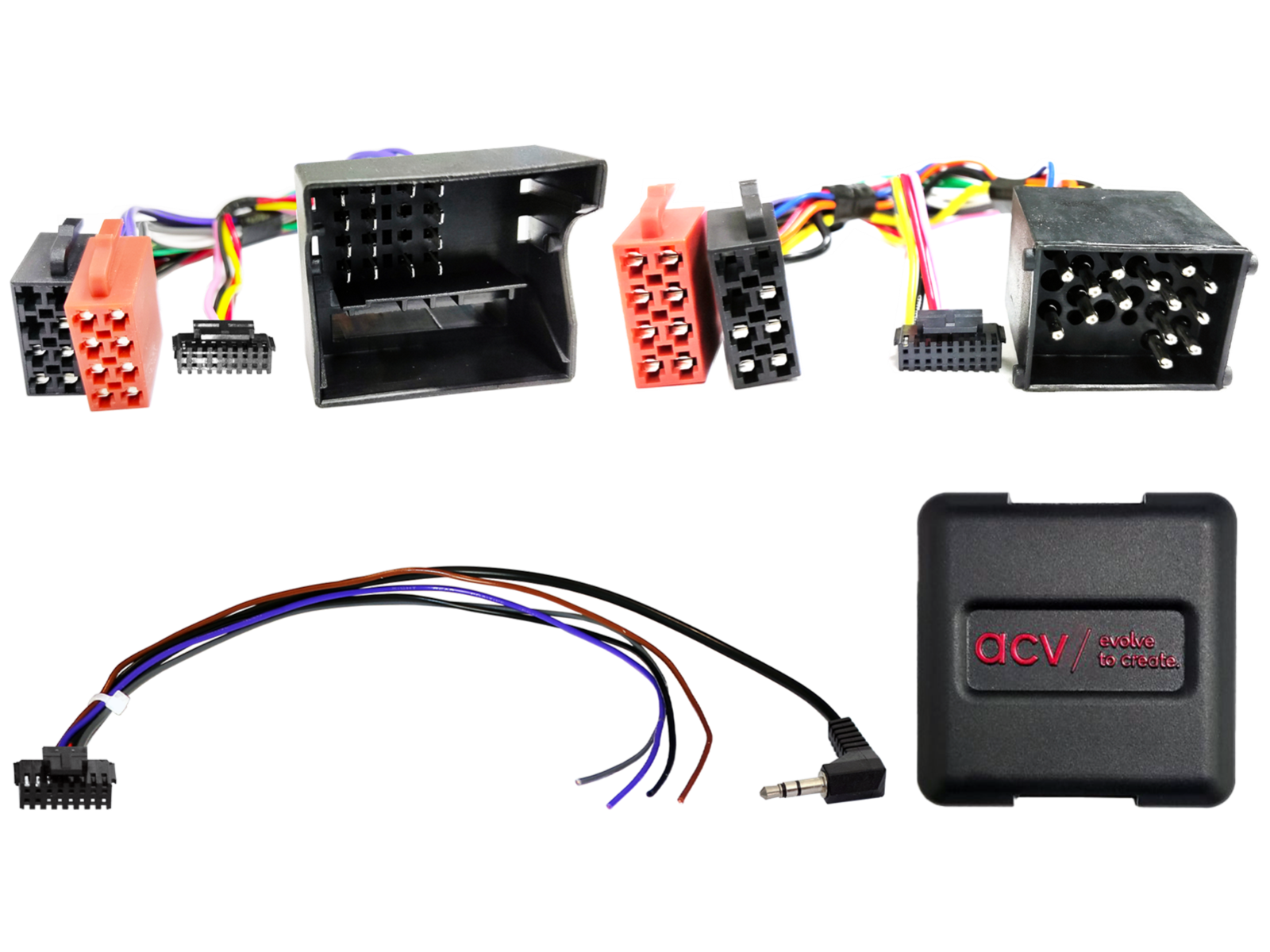

Konektory a napájanie:

Konektor: 17pin BMW.
Konektor: 40pin Quadlock BMW.
Výstup pre OEM ovládanie z volantu: 3,5mm jack alebo voľný vodič.

Nastavenie:

Nastavte DIP prepínače podľa použitého výrobcu aftermarket autorádia.

Kompatibilita s vozidlami:

Vozidlá s originálnym rádiom Business.
Vozidlá bez Professional OEM navigácie.
Vozidlá bez OEM zvukového systému.

Demontáž OEM príslušenstva:

CD menič, TV tuner a telefónny modul musia byť demontované.

Dostupné pomocné signály:

+12 V zapaľovanie (Klemme 15).
+12 V osvetlenie (Klemme 58).
+12 V spiatočka.
Rýchlostný signál.
GND pre signál ručnej brzdy.

Dôležité doplňujúce informácie

Určené pre aftermarket autorádia Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzálne „China HU“ s vodičmi Key1/Key2/GND alebo 3,5mm jackom podľa typu.
K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Demontáž originálneho rádia vykonávajte bez napätia.
Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Vráťte späť originálnu OEM HU.
Spustite originálnu jednotku.
Počkajte na uspatie CAN Bus systému.
Skontrolujte HW konfiguráciu rozhrania.
Po uspatie CAN Bus opakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

Zapojenie a úpravy smie vykonávať len odborne preškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Zmeny na vopred osadenej kabeláži môžu viesť k strate záruky produktu.
