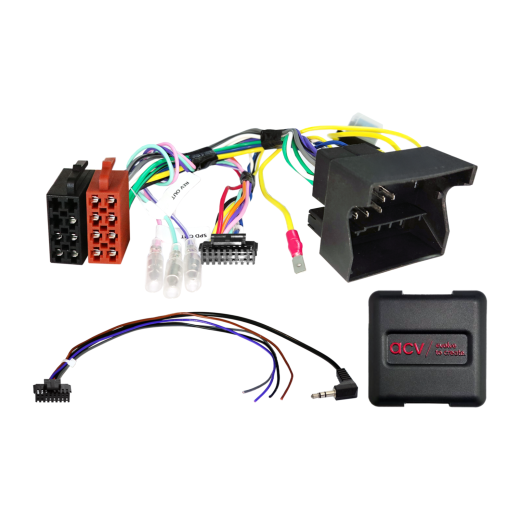

Adaptér ovládania tlačidiel na volante pre BMW / Mini ACV SWC 42XBM005-0
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo náhrade niektorých funkcií inými. Porovnajte zobrazené konektory káblov so spojkami vo vašom vozidle a uistite sa, že zodpovedajú ako technicky, tak vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).
Určené pre automobily
- BMW rady 1 [E81, E82, E87, E88] (2004 -> 2013) - pôvodné autorádio BMW Business, Professional. Vozidlá s OEM MOST zosilňovačom vyžadujú aktívny adaptér BMW MOST na RCA.
- BMW rady 3 [E90, E91, E92, E93] (2005 -> 2013) - pôvodné autorádio BMW Business, Professional. Vozidlá s OEM MOST zosilňovačom vyžadujú aktívny adaptér BMW MOST na RCA.
- BMW rady 5 [E60, E61] (2003 -> 2010) - pôvodné autorádio BMW Business, Professional. Vozidlá s OEM MOST zosilňovačom vyžadujú aktívny adaptér BMW MOST na RCA.
- BMW rady 6 [E63, E64] (2004 -> 2010) - pôvodné autorádio BMW Business, Professional.
- BMW rady 7 [E65, E66] (2001 -> 2008) - pôvodné autorádio BMW Business, Professional.
- BMW Z4 [E89] (2009 -> 2016) - pôvodné autorádio BMW Business, Professional.
- BMW X1 [E84] (2009 -> 2015) - pôvodné autorádio BMW Business, Professional.
- BMW X5 [E70] (2007 -> 2013) - pôvodné autorádio BMW Business, Professional. Vozidlá s OEM MOST zosilňovačom vyžadujú aktívny adaptér BMW MOST na RCA.
- BMW X6 [E71, E72] (2008 -> 2014) - pôvodné autorádio BMW Business, Professional. Vozidlá s OEM MOST zosilňovačom vyžadujú aktívny adaptér BMW MOST na RCA.
- Mini [R55, R56, R57, R58, R59] (2006 -> 2015) - pôvodné autorádio BMW Business, Professional. OEM tachodisplay nie je podporovaný.
CAN Bus informácie
Konektory a napájanie:
- Konektor: 40pinový Quadlock BMW.
- Napájanie: +12 V stály prúd – žltý vodič.
- Výstup pre OEM ovládanie z volantu: 3,5 mm jack alebo voľný vodič.
Nastavenie:
- Nastavte DIP prepínače podľa použitého výrobcu aftermarket autorádia.
Kompatibilita s vozidlami:
- Vozidlá s originálnym rádiom Business/Professional.
- Vozidlá bez iDrive.
- Vozidlá bez OEM MOST zosilňovača.
Vozidlá s OEM MOST zosilňovačom:
- Vyžadujú aktívny adaptér BMW MOST na RCA.
Vozidlá s parkovacími senzormi (PDC):
- PDC a varovné tóny nie sú podporované.
- Pre dodatočnú podporu varovných tónov použite Warnton Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo.
Dostupné pomocné signály:
- +12 V zapaľovanie.
- +12 V osvetlenie.
- +12 V spiatočka.
- Rýchlostný signál.
- GND pre signál ručnej brzdy.
Dôležité doplňujúce informácie
- Určené pre aftermarket autorádia Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzálne „China HU“ s vodičmi Key1/Key2/GND alebo 3,5mm jackom podľa typu.
- K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Demontáž originálneho rádia vykonávajte bez napätia.
- Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.
Pripojenie a poradie zapojenia:
- Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla k HU.
- Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
- Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene opakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Vráťte späť originálny OEM HU.
- Spustite originálnu jednotku.
- Vyčkajte na uspatie CAN Bus systému.
- Skontrolujte HW konfiguráciu rozhrania.
- Po uspatí CAN Bus opakujte kroky 5 až 8 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia káblov:
- Zapojenie a úpravy smie vykonávať iba odborne vyškolený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Zmeny na predom osadenej kabeláži môžu viesť k strate záruky produktu.
| Katalógové číslo | 42XBM005-0 |
| Značka | ACV |
| Odkazy | Oficiálna webová prezentácia |
