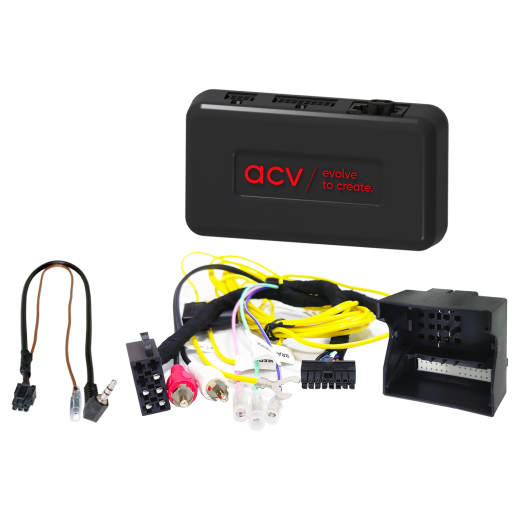

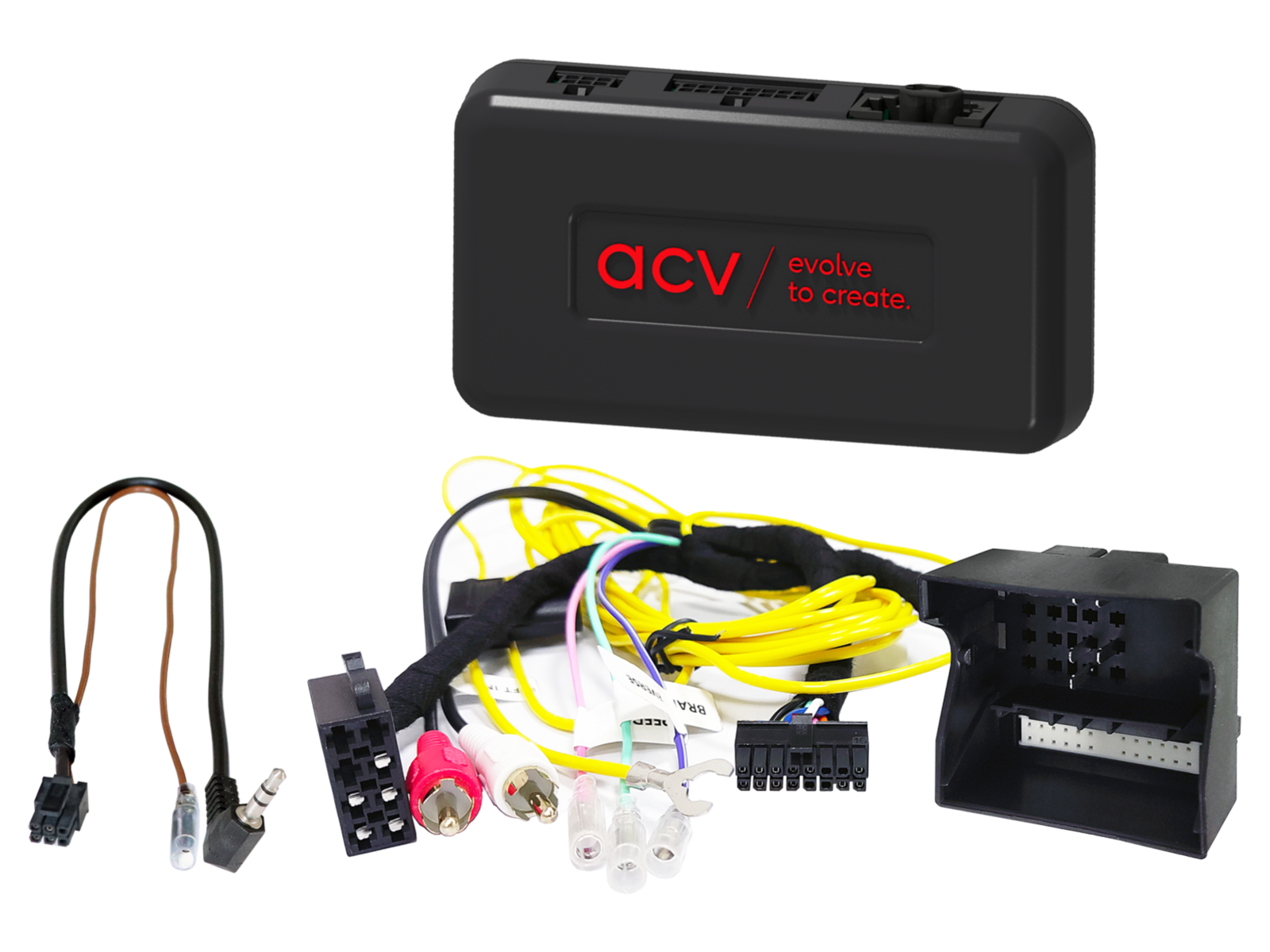

Adaptér ovládania tlačidiel na volante pre BMW ACV SWC 42XBM012-0

Adaptér ovládania tlačidiel na volante pre BMW ACV SWC 42XBM012-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

• BMW rady 1 [E81, E82, E87, E88] (2004 -> 2013) - pôvodné autorádio BMW Business, Professional.
• BMW rady 3 [E90, E91, E92, E93] (2005 -> 2013) - pôvodné autorádio BMW Business, Professional.
• BMW rady 5 [E60, E61] (2003 -> 2010) - pôvodné autorádio BMW Business, Professional.
• BMW X5 [E70] (2007 -> 2013) - pôvodné autorádio BMW Business, Professional.
• BMW X6 [E71, E72] (2008 -> 2014) - pôvodné autorádio BMW Business, Professional.

CAN Bus informácie

Konektory a napájanie:

• Konektor: 40pinový Quadlock BMW.
• Napájanie: +12 V stále napätie (Klemme 30, poistka) – žltý vodič.
• Pripojenie OEM zvukového systému MOST na RCA (cinch) – červený/biely konektor.
• Výstup pre OEM ovládanie z volantu: 3,5mm jack alebo voľný vodič.

Nastavenie:

• Nastavte DIP prepínače podľa použitého výrobcu aftermarket autorádia.

Kompatibilita s vozidlami:

• Vozidlá s originálnym rádiom Business/Professional.
• Vozidlá s OEM MOST zvukovým systémom.
• Vozidlá bez iDrive.

Vozidlá s parkovacími senzormi (PDC):

• PDC podporované, varovné tóny nepodporované (položka: can-pdc).

Ďalšie informácie o pripojení:

• Cinch (RCA) – pripojiť na predný predzosilňovací výstup aftermarket autorádia.
• Funkcia fader nie je podporovaná.

Dostupné pomocné signály:

• +12 V zapaľovanie (Klemme 15).
• +12 V osvetlenie (Klemme 58).
• +12 V spiatočka.
• Rýchlostný signál.
• GND pre signál ručnej brzdy.

Dôležité doplňujúce informácie

• Určené pre aftermarket autorádiá Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzálne „China HU“ s vodičmi Key1/Key2/GND alebo 3,5mm jackom podľa typu.
• K plnej aktivácii adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
2. Demontáž originálneho rádia vykonávajte bez napätia.
3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k HU.
3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
5. Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

• Všetky zmeny vykonávajte bez napätia.
• Po zmene opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

• Vráťte späť originálnu OEM HU.
• Spustite originálnu jednotku.
• Počkajte na uspatie CAN Bus systému.
• Skontrolujte HW konfiguráciu rozhrania.
• Po uspatí CAN Bus opakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

• Zapojenie a úpravy smie vykonávať iba odborne preškolený personál.
• Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
• Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
• Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
• Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
• Zmeny na vopred osadenej kabeláži môžu viesť k strate záruky produktu.
