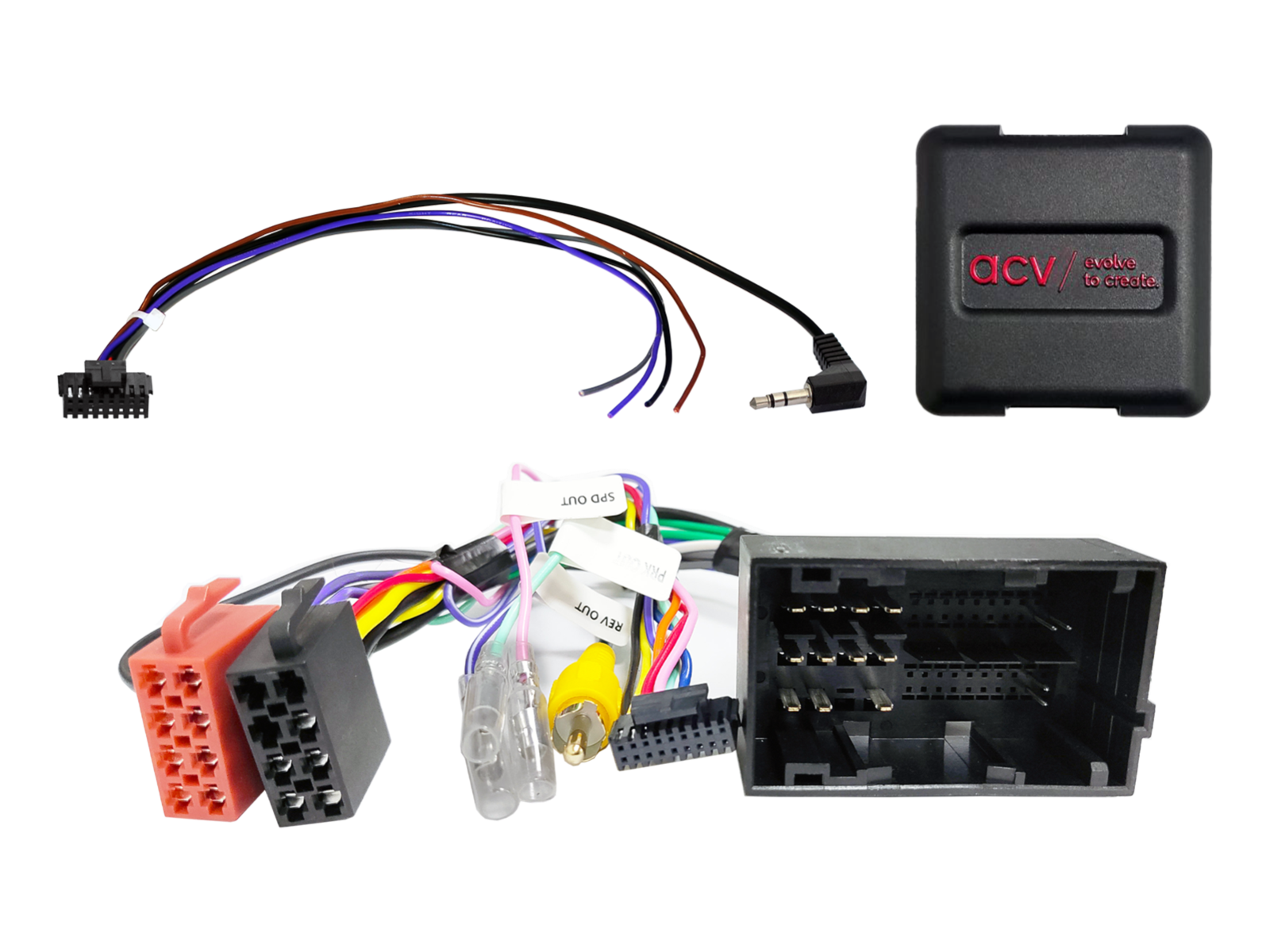

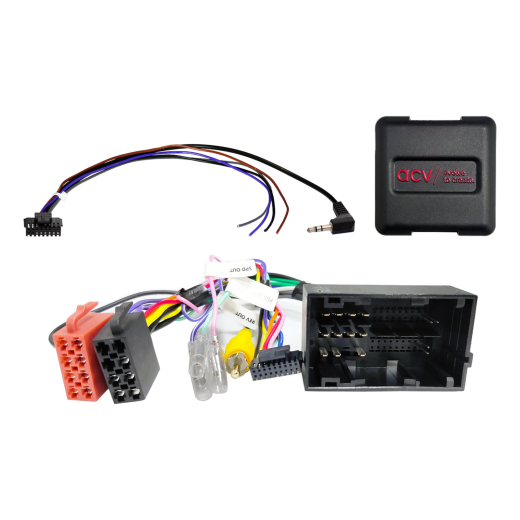

Adaptér ovládania tlačidiel na volante pre Alfa Romeo / Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA019-0
Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novoinštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu.
Určené pre automobily
- Alfa Romeo 4C [960] (01/2014 -> 08/2018) - vozidlá s OEM dotykovou jednotkou Continental.
- Alfa Romeo Giulietta [940] (10/2013 -> 04/2016) - pôvodné autorádio OEM.
- Alfa Romeo Giulietta [940] (04/2016 -> 12/2021) - vozidlá s OEM dotykovou jednotkou Continental.
- Alfa Romeo MiTo [955] (12/2013 -> 08/2016) - pôvodné autorádio OEM.
- Alfa Romeo MiTo [955] (08/2016 -> 08/2018) - pôvodné autorádio OEM.
- Citroen Jumper [250] (05/2014 -> 10/2022) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
- Citroen Jumper [250] (10/2022 -> 06/2024) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
- Citroen e-Jumper [259] (10/2021 -> 06/2024) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
- Citroen Relay [250] (2006 -> 2024) - pôvodné autorádio OEM.
- Fiat 500 [ZAF 312] (07/2016 -> 2023) - pôvodné autorádio OEM.
- Fiat 500L [ZAF 199] (10/2012 -> 07/2017) - pôvodné autorádio OEM.
- Fiat 500L [ZAF 199] (07/2017 -> 03/2022) - pôvodné autorádio OEM.
- Fiat Doblo [ZAF 263] (01/2015 -> 06/2022) - pôvodné autorádio OEM.
- Fiat Ducato [ZFA 250] (05/2014 -> 11/2021) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
- Opel Movano Cargo C [Y] (10/2021 -> 01/2024) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
- Opel Movano Electric Cargo C [Y] (10/2021 -> 01/2024) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
- Peugeot Boxer [Y] (09/2014 -> 12/2019) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
- Peugeot Boxer [Y] (08/2018 -> 06/2024) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
- Peugeot e-Boxer [Y] (10/2021 -> 06/2024) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
Informácie o CAN Bus
- Konektor: 52-pinový Fiat.
- Výstup pre OEM ovládanie z volantu: 3,5 mm jack alebo voľný vodič.
- Pripojenie OEM cúvacej kamery: RCA (cinch) – žltý konektor.
Dôležité doplňujúce informácie
- Určené pre aftermarket autorádia Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzálne „China HU“ s vodičmi Key1/Key2/GND alebo 3,5 mm jackom podľa typu.
- Pre plnú aktiváciu adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.
Všeobecné pokyny k inštalácii
Overenie pred montážou:
- Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
- Demontáž originálneho rádia vykonávajte bez napätia.
- Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.
Pripojenie a poradie zapojenia:
- Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
- Skontrolujte konfiguráciu pripojovacieho kábla k HU.
- Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
- Pripojte ostatné vodiče podľa návodu k zariadeniu.
- Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
- Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
- Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
- Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.
Zmena konfigurácie rozhrania a HU kábla:
- Všetky zmeny vykonávajte bez napätia.
- Po zmene zopakujte kroky 5 až 8 uvedené vyššie.
V prípade poruchy rozhrania alebo systému vozidla:
- Vráťte späť originálnu OEM HU.
- Spustite originálnu jednotku.
- Počkajte na uspatie CAN Bus systému.
- Skontrolujte HW konfiguráciu rozhrania.
- Po uspání CAN Bus zopakujte kroky 5 až 8 uvedené vyššie.
Pri úpravách zapojenia alebo vedenia kábláže:
- Zapojenie a úpravy smie vykonávať iba odborne školený personál.
- Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
- Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
- Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
- Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
- Zmeny na predom osadenej kábláži môžu viesť k strate záruky produktu.
Katalógové číslo | 42XFA019-0 |
Značka | ACV |
Odkazy | Oficiálna webová prezentácia |
