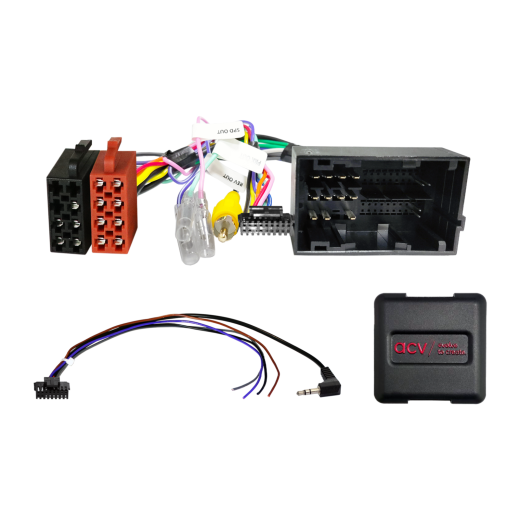

Adaptér ovládania tlačidiel na volante pre Alfa Romeo / Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA011-0

Buďte prvý, kto ohodnotí produkt
adaptér na volant pre Alfa Romeo 4C (960) (01/14->08/18), Giulietta (940) (10/13->04/16, 04/16->12/21), MiTo (955) (12/13->08/16, 08/16 (250) (05/14->10/22, 10/22->06/24), e-Jumper (259) (10/21->06/24), Relay (250) (2006->2024), Fiat 500 (ZAF 312)>20 199) (10/12->07/17, 07/17->03/22), Doblo (ZAF 263) (01/15->06/22), Ducato (ZFA 250) (05/14->11/21), Opel Movano Cargo C (Y) (1) Cargo C (Y) (10/21->01/24), Peugeot Boxer (Y) (09/14->12/19, 08/18->06/24), e-Boxer (Y) (10/21->06/24)
Viac o produkte
75,81 EUR
Katalógové číslo: 42XFA011-0
1 až 4 týždneStrážny pes
Registrujte sa do Ahifi clubu a získajte veľa výhod!
Pomôžeme vám s nákupom

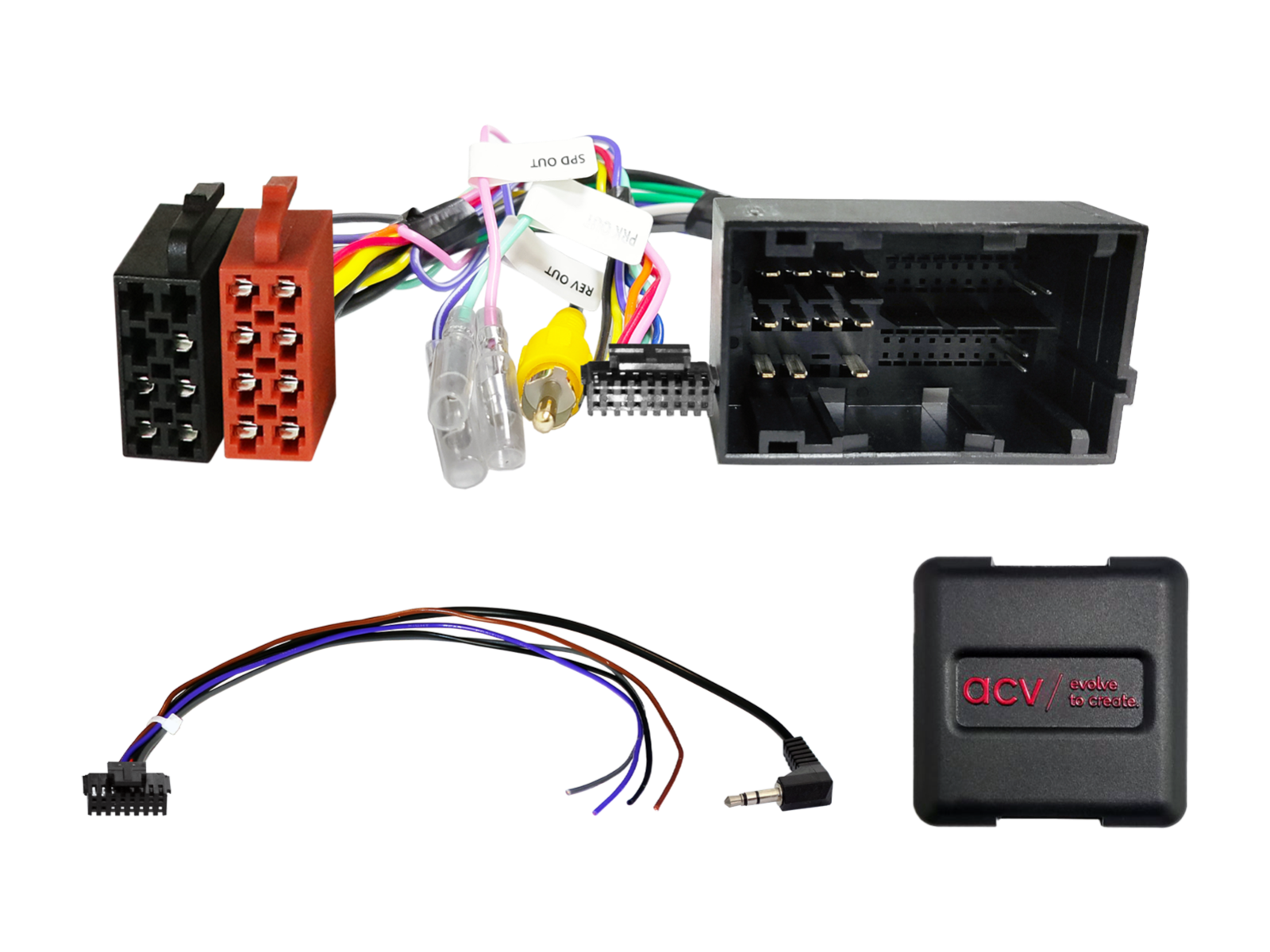

Adaptér ovládania tlačidiel na volante pre Alfa Romeo / Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA011-0

Adaptér ovládania tlačidiel na volante pre Alfa Romeo / Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA011-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti od výbavy vozidla, rozsahu funkcií a softvéru novo inštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kábláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre vozidlá

  • Alfa Romeo 4C [960] (2014 -> 2018) - vozidlá s OEM dotykovou jednotkou Continental.
  • Alfa Romeo Giulietta [940] (2013 -> 2016) - pôvodné OEM autorádio.
  • Alfa Romeo Giulietta [940] (2016 -> 2021) - vozidlá s OEM dotykovou jednotkou Continental.
  • Alfa Romeo MiTo [955] (2013 -> 2016) - pôvodné OEM autorádio.
  • Alfa Romeo MiTo [955] (2016 -> 2018) - pôvodné OEM autorádio.
  • Citroen Jumper [250] (2014 -> 2022) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
  • Citroen Jumper [250] (2022 -> 2024) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
  • Citroen e-Jumper [259] (2021 -> 2024) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
  • Citroen Relay [250] (2006 -> 2024) - pôvodné OEM autorádio.
  • Fiat 500 [ZAF 312] (2016 -> 2023) - pôvodné OEM autorádio.
  • Fiat 500L [ZAF 199] (2012 -> 2017) - pôvodné OEM autorádio.
  • Fiat 500L [ZAF 199] (2017 -> 2022) - pôvodné OEM autorádio.
  • Fiat Doblo [ZAF 263] (2015 -> 2022) - pôvodné OEM autorádio.
  • Fiat Ducato [ZFA 250] (2014 -> 2021) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
  • Opel Movano Cargo C [Y] (2021 -> 2024) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
  • Opel Movano Electric Cargo C [Y] (2021 -> 2024) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
  • Peugeot Boxer [Y] (2014 -> 2019) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
  • Peugeot Boxer [Y] (2018 -> 2024) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.
  • Peugeot e-Boxer [Y] (2021 -> 2024) - vozidlá s OEM jednotkou Daiichi, kábláž s čiernymi vodičmi – demontáž adaptéra kábláže z rádia na strane vodiča, alebo vozidlá s priamo zapojenou OEM jednotkou Daiichi s farebnými vodičmi nie sú kompatibilné.

Informácie o CAN Bus

Konektory a napájanie:

  • Konektor: 52-pinový Fiat.
  • Výstup pre OEM ovládanie z volantu: 3,5 mm jack alebo voľný vodič.
  • Pripojenie OEM cúvacej kamery: RCA (cinch) – žltý konektor do vstupu cúvacej kamery.

Nastavenie:

  • Nastavte DIP prepínače podľa použitého výrobcu aftermarket autorádia.
  • Pri chybovom hlásení denného počítadla kilometrov po inštalácii upravte nastavenie DIP prepínačov bez napätia.

Kompatibilita s vozidlami:

  • Vozidlá s OEM jednotkou Continental 250VP1/250VP2.
  • Vozidlá s OEM jednotkou UConnect.
  • Vozidlá s OEM jednotkou Daiichi.

Obmedzenia funkcií:

  • Palubný počítač – nastavenie vozidla nie je podporované bez infodaptera.
  • Asistent diaľkových svetiel nie je podporovaný.
  • Asistenčné systémy riadenia nie sú podporované.
  • Nastavenie dátumu a času nie je podporované bez infodaptera.

Infodapter pre rozšírenie funkcií:

  • Infodapter Citroen/Fiat/Opel/Peugeot 52-pin Fiat VP1/VP2.

Dostupné pomocné signály:

  • +12 V zapaľovanie (Klemme 15).
  • +12 V osvetlenie (Klemme 58).
  • +12 V cúvanie.
  • Rýchlostný signál.
  • GND pre signál ručnej brzdy.

Dôležité doplňujúce informácie

  • Určené pre aftermarket autorádia Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper a univerzálne „China HU“ s vodičmi Key1/Key2/GND alebo 3,5 mm jackom podľa typu.
  • Na plnú aktiváciu adaptéra je potrebné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

  1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
  2. Demontáž originálneho rádia vykonávajte bez napätia.
  3. Skontrolujte všetky prepoje rozhrania (interface), či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

  1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonajte bez napätia.
  2. Skontrolujte konfiguráciu pripojovacieho kábla k HU.
  3. Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
  4. Pripojte ostatné vodiče podľa návodu k zariadeniu.
  5. Prepojte celú inštaláciu s vozidlom – hlavné napájacie spojenie pripojte ako posledné.
  6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
  7. Nakonfigurujte aftermarket HU (ovládanie z volantu, kamera, handsfree, napájanie antény a pod.).
  8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

  • Všetky zmeny vykonávajte bez napätia.
  • Po zmene zopakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

  • Vráťte naspäť originálnu OEM HU.
  • Spustite originálnu jednotku.
  • Počkajte na uspatie CAN Bus systému.
  • Skontrolujte HW konfiguráciu rozhrania.
  • Po uspání CAN Bus zopakujte kroky 5 až 8 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kábláže:

  • Zapojenie a úpravy smie vykonávať iba odborne školený personál.
  • Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
  • Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
  • Úpravy vykonávate na vlastné riziko, bez záruky na funkčnosť.
  • Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
  • Zmeny na predom osadenej kábláži môžu viesť k strate záruky produktu.
