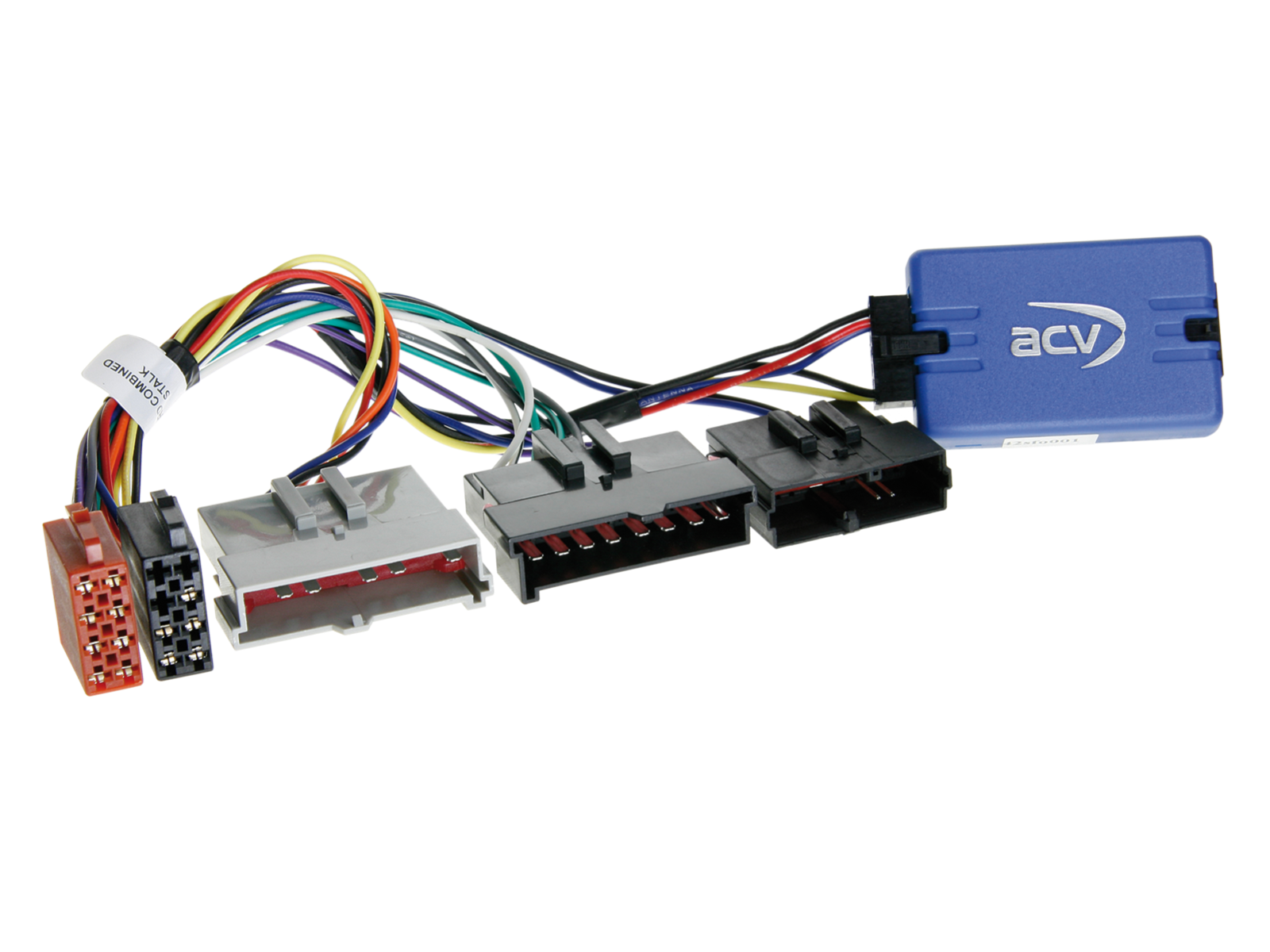

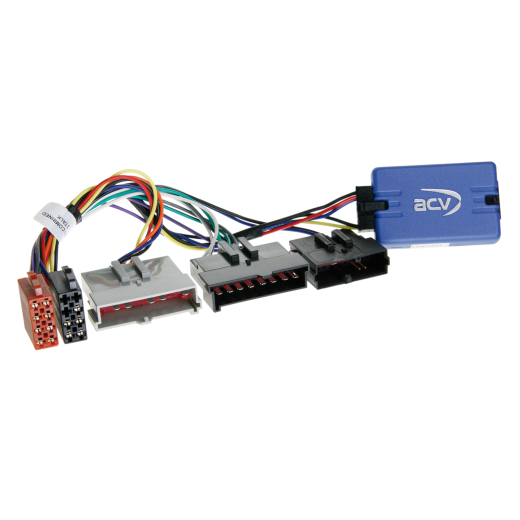

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42SFO001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za neoriginálnu jednotku. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že sú zhodné ako po technickej, tak vizuálnej stránke. Pred inštaláciou overte, či bolo vo vozidle použité niektoré z uvedených originálnych rádií.

Určené pre automobily

• Ford Escort V (AAL/ANL) (02/1995 -> 09/2001).
• Ford Focus I (DAW/DBW/DFW/DNW) (10/1998 -> 10/2001).
• Ford Focus I (DAW/DBW/DFW/DNW) (10/2001 -> 08/2005) vozidlá Ghia / ST24 nie sú podporované.
• Ford Galaxy I (WGR) (04/2000 -> 05/2006).
• Ford Mondeo III (B4Y/B5Y/BWY) (12/2000 -> 06/2003) vozidlá Ghia / ST24 nie sú podporované.
• Ford Puma I (ECT) (07/1997 -> 12/2001).

CAN Bus informácie

• Pripojenie: 8pin / 8pin / 17pin Ford konektor.
• Podporované OEM jednotky: Visteon 2000 / 4050 / 5000 / 6000 / 6006 / 7000.
• Nepodporuje vozidlá s OEM navigáciou Blaupunkt.

Poskytované signály

• Ovládanie z volantu (SWC).

Dôležité doplňujúce informácie

• K plnej aktivácii adaptéra je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou

1. Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodným OEM autorádiom.
2. Demontáž OEM jednotky vykonávajte bez napätia.
3. Bez napätia skontrolujte všetky prepoje rozhrania na správnosť a priechodnosť.

Pripojenie a poradie zapojenia

1. Nastavenie a hardvérovú konfiguráciu rozhrania vykonávajte bez napätia.
2. Skontrolujte konfiguráciu pripojovacieho kábla k jednotke.
3. Pripojte kábel k jednotke podľa návodu aftermarket rádia.
4. Pripojte všetky ďalšie vodiče podľa návodu aftermarket rádia.
5. Hlavný napájací spoj k vozidlu pripojte ako posledný.
6. Vykonajte softvérovú konfiguráciu rozhrania podľa pokynov v popise a v BDA.
7. Nakonfigurujte aftermarket rádio pre funkcie SWC, kameru, handsfree a napájanie antény.
8. Vykonajte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a kábla k jednotke

• Všetky zmeny vykonávajte bez napätia.
• Po zmene opakujte kroky 5–8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla

• Vráťte do vozidla pôvodnú OEM jednotku.
• Zapnite OEM jednotku.
• Počkajte na uspatie CAN Bus.
• Skontrolujte hardvérovú konfiguráciu rozhrania.
• Po uspatí CAN Bus postupujte podľa krokov 5–8 uvedených vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže

• Úpravy smie vykonávať iba odborne vyškolený personál.
• Pred zapojením overte súlad s požiadavkami výrobcu a vplyv na záruku.
• Pred zapojením overte funkciu meraním a podľa schémy vozidla.
• Úpravy sú vykonávané na vlastnú zodpovednosť bez záruky funkcie.
• Za prípadné poškodenie vozidla, zariadenia alebo rozhrania nenesie dodávateľ zodpovednosť.
• Zásahy do predom osadenej kabeláže môžu zrušiť záruku produktu.
