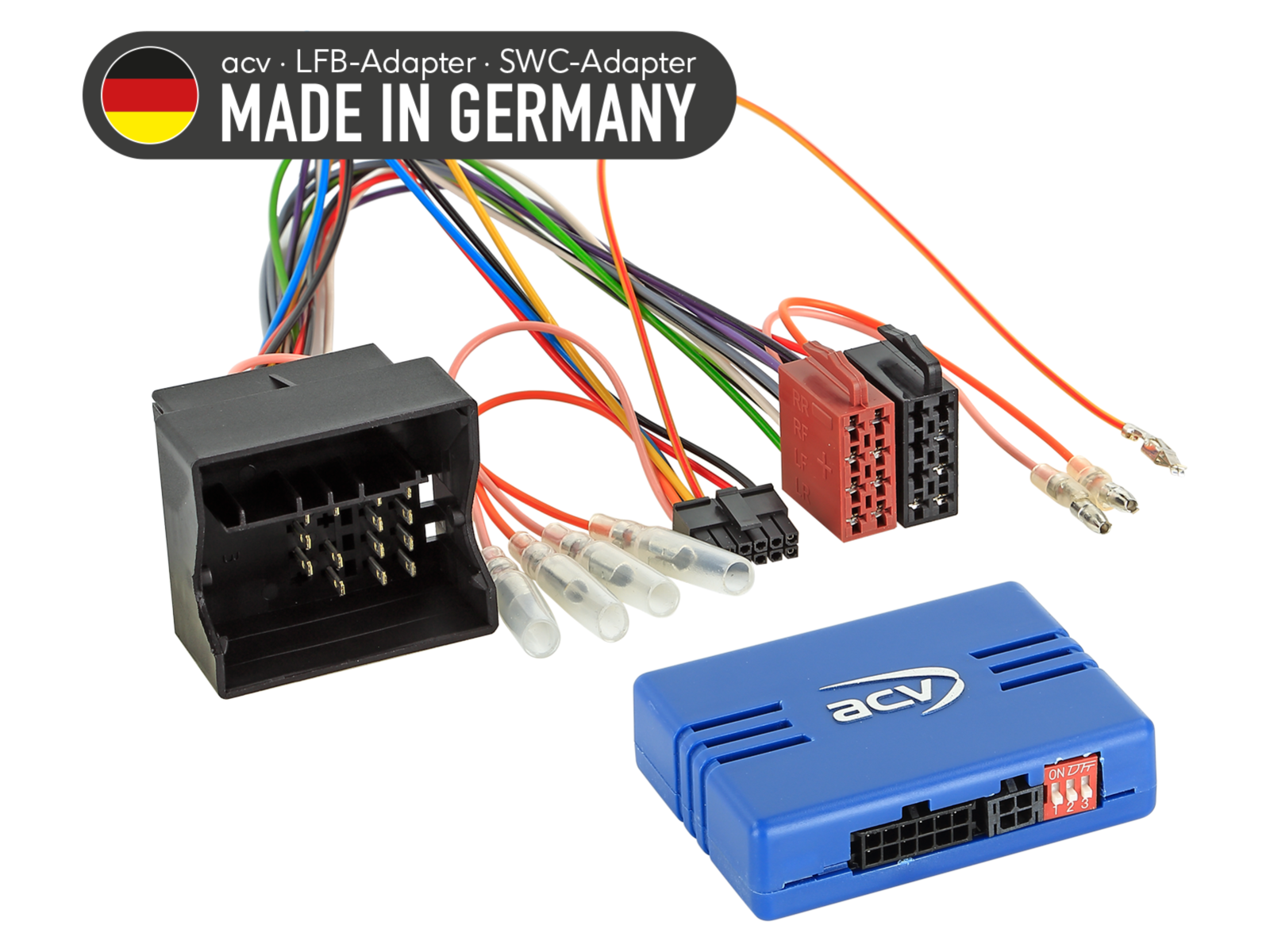

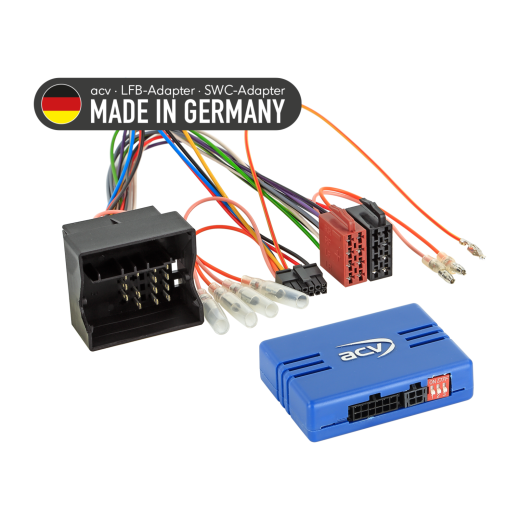

Adaptér ovládania tlačidiel na volante pre Ford ACV SWC 42A-1120-001-0

Zachovajte pôvodné funkcie ovládania autorádia z volantu pri výmene originálneho rádia za aftermarketovú jednotku. V závislosti na výbave vozidla, rozsahu funkcií a softvéru novo nainštalovaného autorádia môže dôjsť k obmedzeniu alebo nahradeniu niektorých funkcií inými. Porovnajte zobrazené konektory kabeláže s konektormi vo vašom vozidle a uistite sa, že zodpovedajú technicky aj vizuálne. Skontrolujte, či bolo pôvodne nainštalované niektoré z uvedených OEM autorádií. Pred finálnou montážou overte funkčnosť vozidla, nastavenie systému a správne fungovanie ovládania z volantu (SWC).

Určené pre automobily

Ford Galaxy II [WA6] (03/2006 -> 04/2010) - pôvodné autorádio OEM.
Ford Galaxy II [WA6] (05/2010 -> 05/2015) - pôvodné autorádio OEM.
Ford Kuga [DM2] (06/2008 -> 12/2012) - pôvodné autorádio OEM; vozidlá bez 7" farebnej OEM navigácie s integrovanou klimatizáciou.
Ford Mondeo III [B4Y/B5Y/BWY] (06/2003 -> 04/2005) - pôvodné autorádio OEM; vozidlá s PDC: overte funkciu bez OEM HU, vozidlá bez PDC: použite 42sfo011.
Ford Mondeo III [B4Y/B5Y/BWY] (05/2005 -> 06/2007) - pôvodné autorádio OEM; vozidlá s PDC: overte funkciu bez OEM HU, vozidlá bez PDC: použite 42sfo011.
Ford Mondeo IV [BA7] (06/2007 -> 10/2010) - pôvodné autorádio OEM; vozidlá s PDC: overte funkciu bez OEM HU, vozidlá bez PDC: použite 42sfo011.
Ford Mondeo IV [BA7] (11/2010 -> 08/2014) - pôvodné autorádio OEM; vozidlá s PDC: overte funkciu bez OEM HU, vozidlá bez PDC: použite 42sfo011.
Ford S-Max [WA6] (06/2006 -> 04/2010) - pôvodné autorádio OEM; vozidlá s PDC: overte funkciu bez OEM HU, vozidlá bez PDC: použite 42sfo011.
Ford S-Max [WA6] (05/2010 -> 05/2015) - pôvodné autorádio OEM; vozidlá s PDC: overte funkciu bez OEM HU, vozidlá bez PDC: použite 42sfo011.

CAN Bus informácie

Konektory a napájanie:

Konektor: 40pinový Quadlock Ford.

Nastavenie:

Skontrolujte DIP prepínače rozhrania/autorádia podľa návodu.

Kompatibilita s vozidlami a zapojením:

Vozidlá s OEM HU: 5000C / 6000CD / 6006CD / Sony; jednotky Audio Systems so slotom na kartu vpredu.
Vozidlá s CAN Bus.
Napájací konektor A:
- Pin 16: +12 V zapaľovanie (svorka 15) – neosadený.
- Pin 9: CAN-High modro/biely (farby sa môžu líšiť).
- Pin 10: CAN-Low fialový (farby sa môžu líšiť).
Vozidlá bez analógovej SWC funkcie v MQS konektore B: piny 6 / 8 nie sú osadené.

Upozornenie:

Vozidlá bez 7" OEM farebnej navigácie s integrovanou klimatizáciou.
Vozidlá bez CAN Bus podporovaného PDC: overte kompatibilitu; ak PDC nefunguje, použite adaptér 42sfo011.

Diagnostická LED indikácia:

Modré blikanie: vyhľadávanie CAN Bus signálu.
Modré svietenie: CAN Bus aktívny.
Červené svietenie: aktívny +12 V zapaľovací prúd.

Poskytované signály

Ružová: +12 V zapaľovanie svorka 15, max. 1,5 A.
Oranžová: +12 V osvetlenie svorka 58, max. 0,1 A.
Biela: +12 V spiatočka, max. 1,5 A.
Žlto/zelená, žlto/červená: impulz rýchlosti (V-signal).

Dôležité doplňujúce informácie

K plnej aktivácii adaptéru je nutné objednať prepojovací kábel pre konkrétnu značku autorádia.

Všeobecné pokyny k inštalácii

Overenie pred montážou:

Skontrolujte všetky funkcie ovládania a nastavenia vozidla s pôvodnou OEM hlavnou jednotkou.
Odpojte originálne rádio (OEM HU) bez napätia.
Skontrolujte všetky prepoje rozhrania, či sú správne pripojené – bez napätia.

Pripojenie a poradie zapojenia:

Skontrolujte nastavenie a HW konfiguráciu rozhrania – bez napätia.
Skontrolujte konfiguráciu pripojovacieho kábla k HU – bez napätia.
Pripojte kábel k HU podľa návodu k aftermarket zariadeniu.
Pripojte ostatné vodiče podľa návodu k zariadeniu.
Prepojte celú inštaláciu s vozidlom – hlavný napájací spoj pripojte ako posledný.
Urobte softvérovú konfiguráciu rozhrania podľa pokynov v popise produktu alebo návode.
Konfigurujte aftermarket HU (napr. ovládanie z volantu, kamera, handsfree, napájanie antény).
Urobte funkčný test ovládania z volantu a komunikácie s vozidlom.

Zmena konfigurácie rozhrania a HU kábla:

Všetky zmeny vykonávajte bez napätia.
Opakujte kroky 5 až 8 uvedené vyššie.

V prípade poruchy rozhrania alebo systému vozidla:

Znovu nainštalujte originálny OEM HU.
Spustite originálnu jednotku.
Vypnite CAN Bus systém.
Skontrolujte HW konfiguráciu rozhrania.
Po vypnutí CAN Bus opakujte kroky 5 a 6 uvedené vyššie.

Pri úpravách zapojenia alebo vedenia kabeláže:

Zapojenie a úpravy smie vykonávať len odborne vyškolený personál.
Všetky zmeny musia byť pred zapojením overené z hľadiska schválenia výrobcom alebo vplyvu na záruku vozidla.
Všetky úpravy musia byť pred zapojením overené meraním a porovnaním so schémou zapojenia vozidla.
Úpravy vykonávate na vlastnú zodpovednosť, bez záruky na funkčnosť.
Úpravy sú vykonávané na vlastné riziko, bez garancie vylúčenia poškodenia vozidla, zariadenia alebo rozhrania.
Úpravy vopred osadenej kabeláže môžu viesť k strate záruky produktu.
