Zosilňovač s DSP Match UP 8DSP BMW

Zosilňovač s DSP MATCH UP 8DSP pre BMW

Nový UP 8DSP je skutočne všestranné zariadenie, ktoré prináša nielen uvoľnenú silu a dynamiku pre pravý hi‑fi zvuk, ale zároveň poskytuje všetky predpoklady pre jednoduchú integráciu do vozidla.

Bezproblémová konektivita

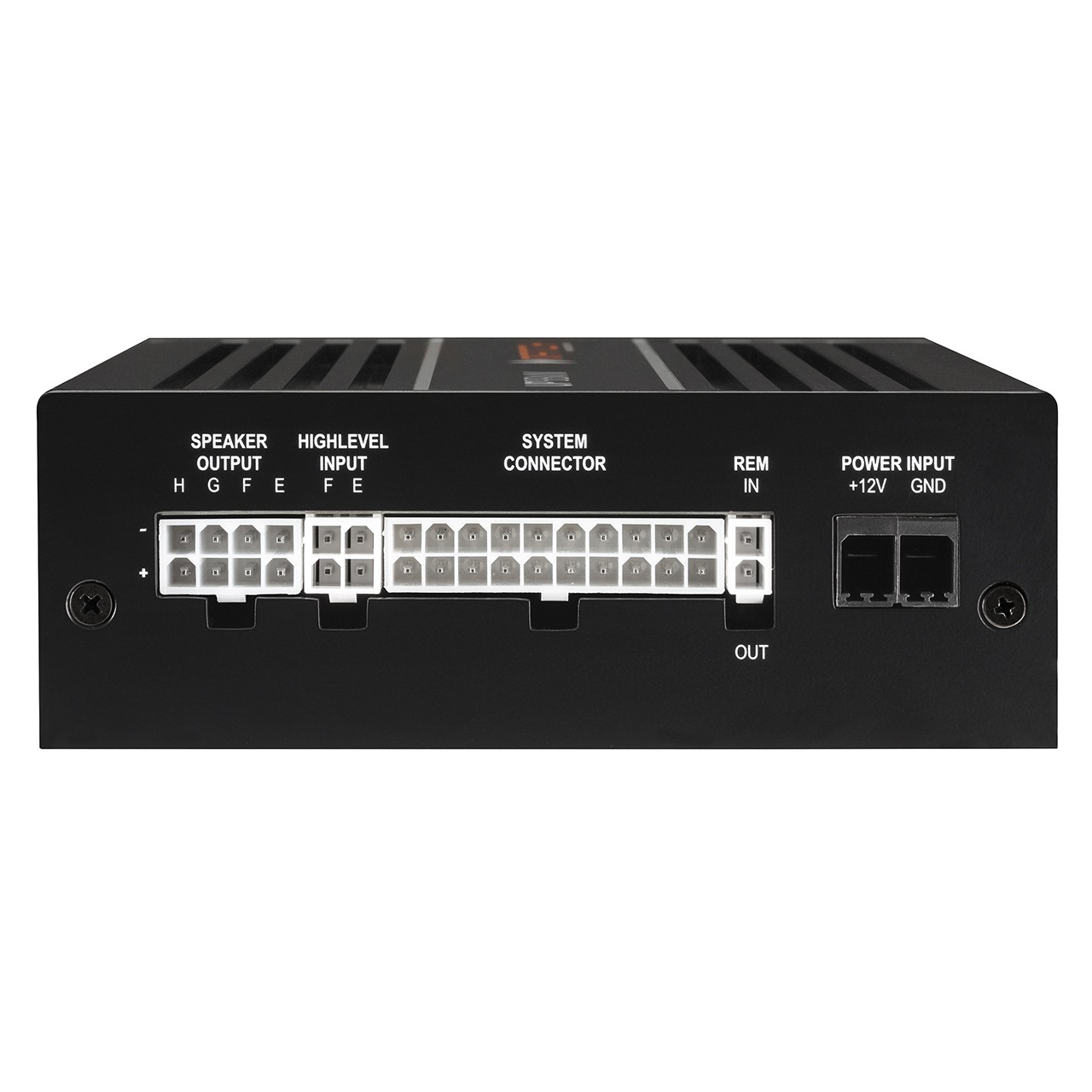

So šiestimi vysokourovňovými vstupmi, optickým digitálnym vstupom, slotom MATCH Extension Card a množstvom inteligentných technológií, ako je proprietárny obvod ADEP.3, je UP 8DSP perfektne vybavený pre bezproblémové prispôsobenie existujúcim viackanálovým audio systémom. Okrem toho, s celkovo ôsmimi kanálmi zosilňovača a ďalším linkovým výstupom – v kombinácii s výkonným 9‑kanálovým DSP – je možné realizovať aj individuálne konfigurácie reproduktorov. Dva výstupné kanály zosilňovača poskytujú 160 W RMS do 2 Ω – dostatočné aj pre napájanie väčších subwooferov.

Virtual Channel Processing – takto dnes funguje smerovanie signálu

Optimálne prispôsobenie existujúcim viackanálovým systémom si vyžaduje rozumné riadenie a konfiguráciu mnohých DSP kanálov – preto je UP 8DSP vybavený aj inovatívnym spracovaním virtuálnych kanálov Audiotec Fischer. Najmä keď sú predné, zadné a stredové systémy rozdelené do viacrozmerných konfigurácií, konvenčné koncepcie smerovania rýchlo narazia na limity, a to z hľadiska implementácie aj použiteľnosti. Viacstupňové Virtual Channel Processing v spojení s uznávaným užívateľsky prívetivým softvérom DSP PC‑Tool uľahčuje mapovanie aj veľmi komplexných systémových konfigurácií a voľné priraďovanie proprietárnych zvukových funkcií FX. Navyše je UP 8DSP vďaka veľkorysému počtu kanálov v kombinácii s voliteľným modulom MEC ANALOG IN ukážkovým príkladom pre aplikácie, kde má zmysel 1:1 smerovanie (IOR).

ACO - Advanced 32 Bit CoProcessor Platform

UP 8DSP obsahuje mimoriadne výkonný 32‑bitový koprocesor najnovšej generácie. Ten nielen ultrarýchlo preberá všetky riadiace úlohy, ale tiež bleskurýchlo prepína až desať možných nastavení zvuku. ACO však ponúka oveľa viac – okrem kanálovo oddeleného Input EQ vrátane Input Signal Analyzer (ISA) pre jednoduchú analýzu a kompenzáciu vstupných signálov OE rádií a fantastických zvukových efektov, ako sú Augmented Bass Processing alebo RealCenter, je tu teraz revolučná funkcia TuneEQ pre automatické nastavenie výstupných ekvalizérov.
Ďalšou významnou výhodou je integrovaný natívny bootloader CoProcessor. Umožňuje softvérové aktualizácie všetkých DSP komponentov za účelom prispôsobenia mikrokontrolérom riadenému obvodu ADEP.3 napr. pri budúcich úpravách/zmene diagnostického systému originálnych rádií alebo pri rozširovaní zariadenia o ďalšie rozhrania.

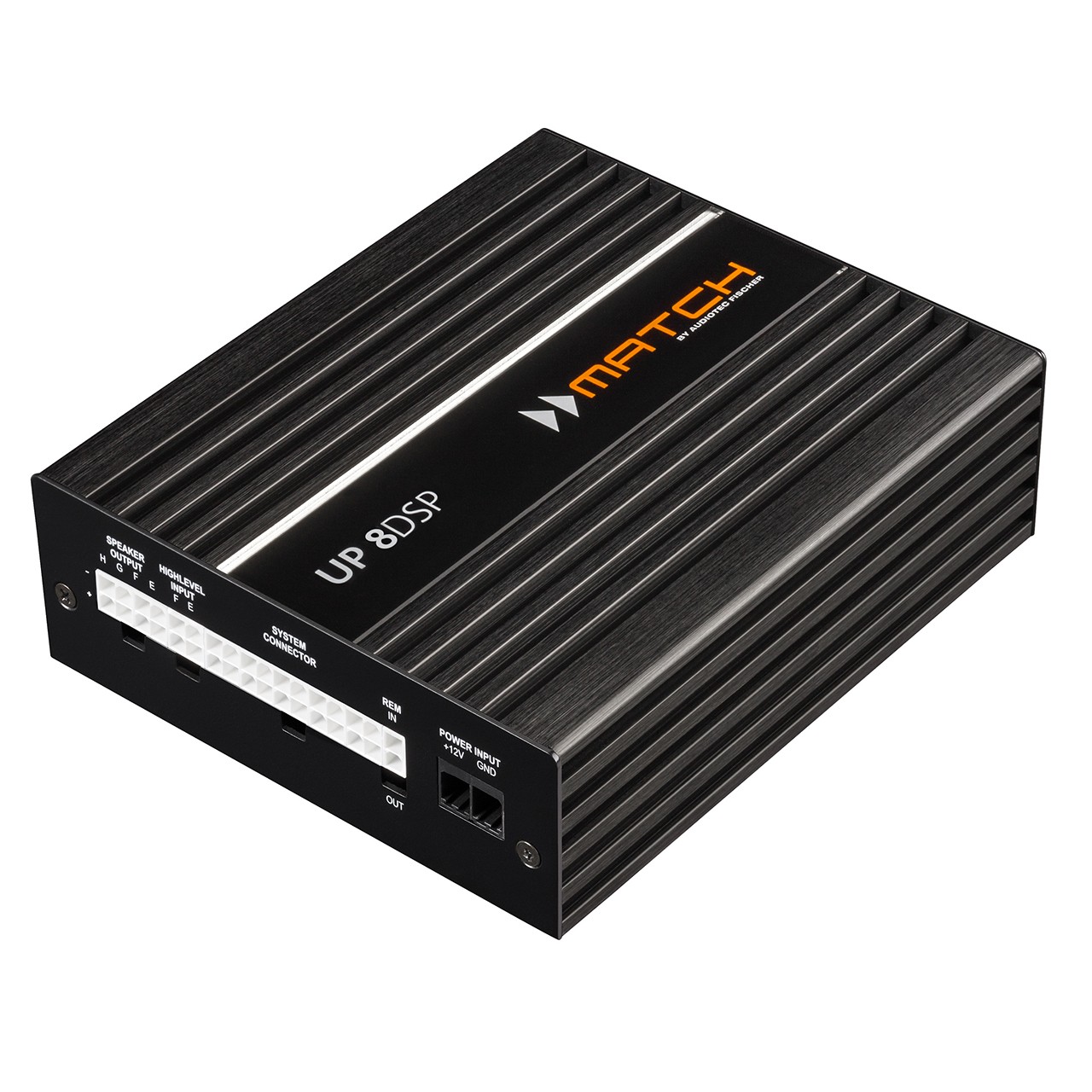

Kompaktné rozmery

Napriek širokej sade funkcií a mohutnému výstupnému výkonu 6 x 65 W pri 4 Ω plus 2 x 90 / 160 W pri 4 / 2 Ω prichádza UP 8DSP – ako je u zosilňovačov MATCH obvyklé – v veľmi kompaktnom prevedení, takže ho možno bez problémov inštalovať aj v stiesnených priestoroch.

DSP PC‑Tool 5 feat. TuneEQ - Výkonné funkcie pre dokonalý zvukový zážitok

Samozrejme, MATCH UP 8DSP je možné jednoducho konfigurovať pomocou nášho nového, profesionálneho a mimoriadne intuitívneho DSP PC‑Tool 5. Známe, početné možnosti nastavení splnia každé prianie a zaručia extrémne presné nastavenie zvuku aj pre zložité konfigurácie systému. A vďaka novej proprietárnej funkcii TuneEQ pre automatickú korekciu frekvenčnej odozvy ušetríte tiež veľa času pri optimalizácii zvuku.

Technológia triedy GD

Vlastná koncepcia triedy GD od Audiotec Fischer posúva účinnosť konvenčných tried D zosilňovačov na ďalšiu úroveň. Zmenou vnútorného napájacieho napätia v niekoľkých krokoch v závislosti od vstupných signálov zosilňovača sa výrazne znížia straty na prázdno a celková účinnosť sa kedykoľvek približuje maximu. Rozptyl tepla je takmer zanedbateľný, čo umožňuje použitie veľmi malých chladičov a kompaktných tvarov.

Inteligentný vysokourovňový vstup ADEP.3

Moderné, továrne inštalované autorádia obsahujú sofistikované možnosti diagnostiky pripojených reproduktorov. Najnovšie generácie rádií sú často vybavené doplnkovými monitorovacími funkciami, takže sa pomerne často objavujú chybové hlásenia a strata špecifických funkcií (napr. funkcia faderu), ak je pripojený bežný zosilňovač – nie však u UP 8DSP. Nový obvod ADEP.3 (Advanced Diagnostics Error Protection, 3rd Generation) sa týmto problémom vyhýba, bez zbytočného zaťaženia výstupov reproduktorov OE rádia pri vysokej hlasitosti.

Kompatibilita so systémom Start‑Stop

Spínaný zdroj napájania MATCH UP 8DSP zabezpečuje konštantné vnútorné napájacie napätie aj v prípade, že napätie batérie počas štartovania motora klesne na 6 V. Ak napájacie napätie klesne pod 10,5 V na viac ako päť sekúnd, zosilňovač prejde do Protect Mode (stavová LED sa rozsvieti červeno), aby sa zabránilo ďalšiemu vybíjaniu autobatérie.

Automatická detekcia digitálneho signálu

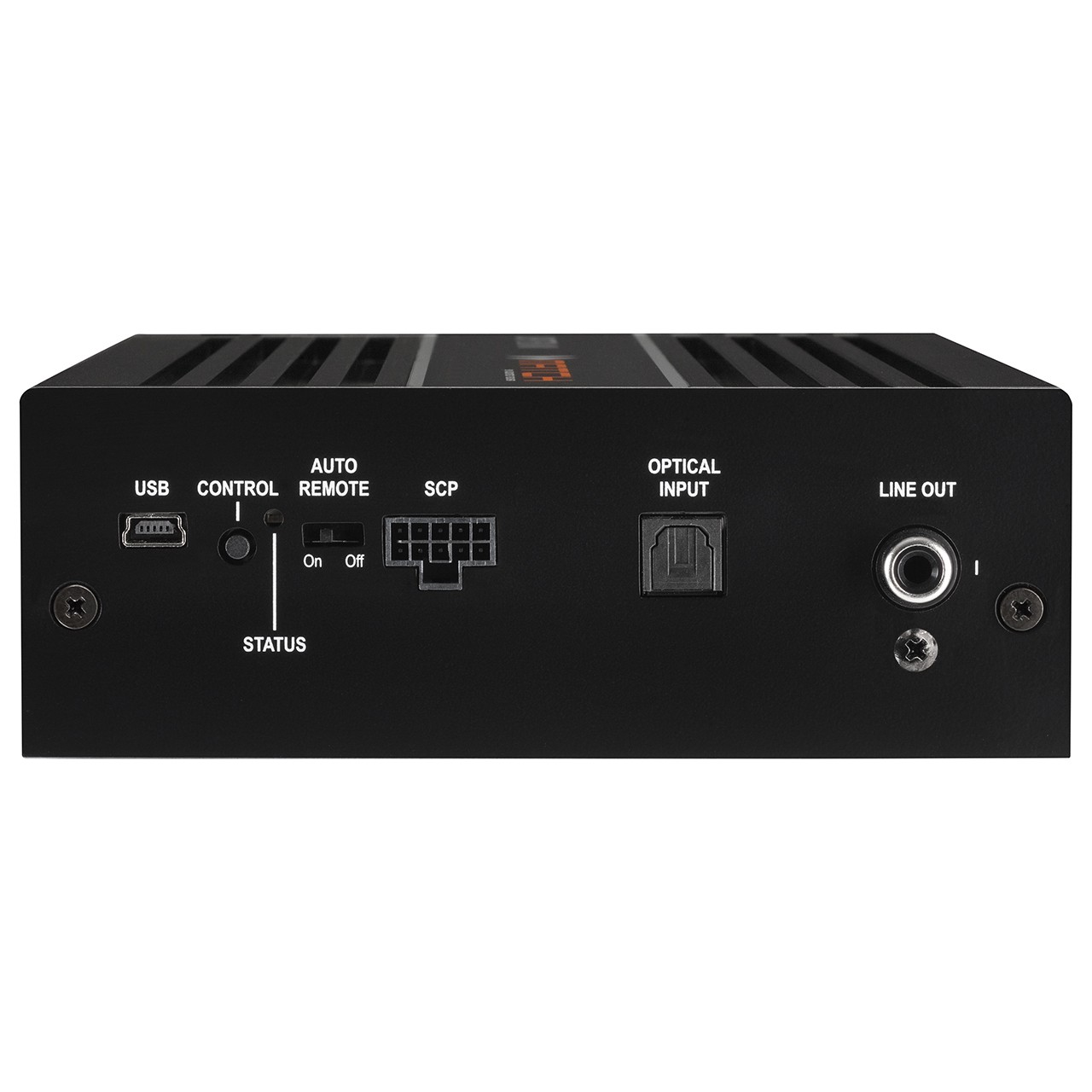

UP 8DSP umožňuje signálom riadené prepínanie medzi analógovými vstupmi a digitálnym vstupom. Akonáhle je na optickom vstupe detegovaný signál, zosilňovač sa automaticky prepne na tento vstup. Túto funkciu je možné deaktivovať v softvéri DSP PC‑Tool. Alternatívne možno použiť voliteľné diaľkové ovládanie na manuálne prepínanie medzi analógovými a digitálnymi vstupmi.

Režim úspory energie

Úsporný režim je súčasťou základného nastavenia. Umožňuje výrazne znížiť spotrebu energie UP 8DSP a potenciálne pripojených zosilňovačov, ak po dobu dlhšiu než 60 sekúnd nie je prítomný žiadny vstupný signál. Vezmite prosím na vedomie, že v mnohých moderných vozidlách s CAN alebo inou vnútornou zbernicovou štruktúrou sa môže stať, že rádio zostane „neviditeľne“ zapnuté až 45 minút aj po zamknutí a opustení vozidla! Keď je aktívny režim úspory energie, vzdialený výstup a tým aj pripojené zosilňovače sa vypnú. MATCH UP 8DSP znovu aktivuje vzdialený výstup behom sekundy, ak je privedený hudobný signál. V softvéri DSP PC‑Tool je možné upraviť dobu vypnutia na 60 sekúnd alebo režim úspory energie úplne deaktivovať.

TuneEQ

TuneEQ je mimoriadne flexibilná a obzvlášť ľahko použiteľná funkcia pre automatickú korekciu frekvenčnej odozvy. Jedno meranie na audio kanál alebo kanálový pár s vhodným meracím mikrofónom (napr. náš MTK1) stačí na to, aby TuneEQ nezávisle a presne upravilo ekvalizéry na požadovanú referenčnú krivku. TuneEQ využíva kompletnú sadu funkcií parametrického ekvalizéra vrátane strednej frekvencie, Q faktora a nastavenia zisku. A pretože pre tento proces na pozadí sú potrebné veľmi zložité aritmetické operácie, ušetríte pomocou TuneEQ tiež veľa času pri optimalizácii zvuku.

RealCenter

Funkcia RealCenter je algoritmus vyvinutý spoločnosťou Audiotec Fischer, ktorý zdôrazňuje hudobné informácie prítomné v ľavom aj pravom prednom kanáli a vytvára tak jedinečný stredový signál. Na rozdiel od bežných postupov, pri ktorých sa kanály iba sčítajú, je intenzita centrálneho signálu dynamicky riadená stereofónnym informačným obsahom ľavého a pravého kanála. Výsledok je pôsobivý: ak len ľavý alebo pravý kanál poskytuje audio signál, stredový kanál nebude reprodukovať tento signál. Pri bežných algoritmoch je úroveň stredového kanála znížená len o 6 dB (= polovica úrovne hlasitosti). Audiotec Fischer RealCenter umožňuje jedinečnú, rozšírenú zvukovú scénu pre vodiča aj spolujazdca súčasne. Nevýhody konvenčného stredového kanála, ako rušivá či úzka zvuková scéna, tak patria minulosti.

Rozšírené spracovanie basov

Vlastná technológia Audiotec Fischer „Augmented Bass Processing“, pozostávajúca z dvoch revolučných zvukových funkcií „Dynamic Bass Enhancement“ a „SubXpander“, bola špeciálne vyvinutá na výrazné zlepšenie reprodukcie basov subwooferov. Dynamic Bass Enhancement šikovne kombinuje maximálne hlboké tóny a vysoký akustický tlak bez ohľadu na hudobný štýl alebo nastavenia tónov v hlavnej jednotke. V závislosti od vstupného signálu získava Dynamic Bass Enhancement nižší frekvenčný rozsah a upravuje hraničnú frekvenciu subsonického filtra. Výsledkom je výrazne silnejšia a hlbšia basová odozva pri nízkych a stredných úrovniach hlasitosti bez rizika mechanického alebo elektrického preťaženia subwoofera pri vysokých úrovniach. Ak chcete ešte nižšiu a „tmavšiu“ reprodukciu basov, možno dodatočne aktivovať SubXpander, ktorý pridáva subharmonické tóny k základným tónom v pásme medzi 50 a 100 Hz.

Hlavné vlastnosti

• Ultra efektívny 8‑kanálový zosilňovač s 1‑kanálovým linkovým výstupom a 9‑kanálovým DSP, navrhnutý pre moderné vozidlá BMW.
• Ideálny pre upgrade viackanálových továrnych audio systémov.
• Voliteľné kabelové zväzky pre jednoduchú integráciu do existujúcich viackanálových továrnych audio systémov.
• Extrémne výkonný 64‑bitový Fixed Point audio DSP.
• ACO - Advanced 32 Bit CoProcessor platforma pre rozšírenú sadu funkcií.
• ISA (Input Signal Analyzer) a InputEQ pre jednoduchú analýzu a kompenzáciu vstupných signálov.
• Proprietárna funkcia TuneEQ pre automatické nastavenie výstupných ekvalizérov.
• SFX (DSP Sound Effects) – rozšírené spracovanie basov, RealCenter a pod.
• Inteligentný 6‑kanálový vysokourovňový vstup s obvodom ADEP.3.
• 1:1 Input/Output Routing (IOR) v kombinácii s voliteľným modulom MEC ANALOG IN – rovnaký počet vysokourovňových vstupov a výstupov zosilňovača.
• VCP (Virtual Channel Processing) umožňuje ešte flexibilnejšiu konfiguráciu pre veľmi komplexné audio systémy.
• Slot pre rozširujúcu kartu MATCH (MEC) na rozšírenie systému, ako je Bluetooth HD Audio Streaming, High Resolution Audio Streaming cez USB a pod.
• Optický vstup vo formáte SPDIF so vzorkovacou frekvenciou medzi 12 a 96 kHz.
• Mono RCA výstup pre pripojenie externého zosilňovača, napr. zosilňovača pre subwoofer.
• SCP (Smart Control Port) pre voliteľné príslušenstvo ako DIRECTOR, CONDUCTOR a pod.
• Automatický diaľkový spínač.
• Možnosť Start‑Stop až do 6 V napájacieho napätia.
• Kompaktný dizajn s nízkym odvodom tepla vďaka mimoriadnej účinnosti.

Katalógové číslo	M118005
Značka	Match
Odkazy	Oficiálna webová prezentácia
