Subwoofer Helix K 10S

subwoofer, Ø 10", 300 W RMS, 2 + 2 Ω, 87 dB (1W/1m), nízka montážna hĺbka
Viac o produkte
Pomôžeme vám s nákupom

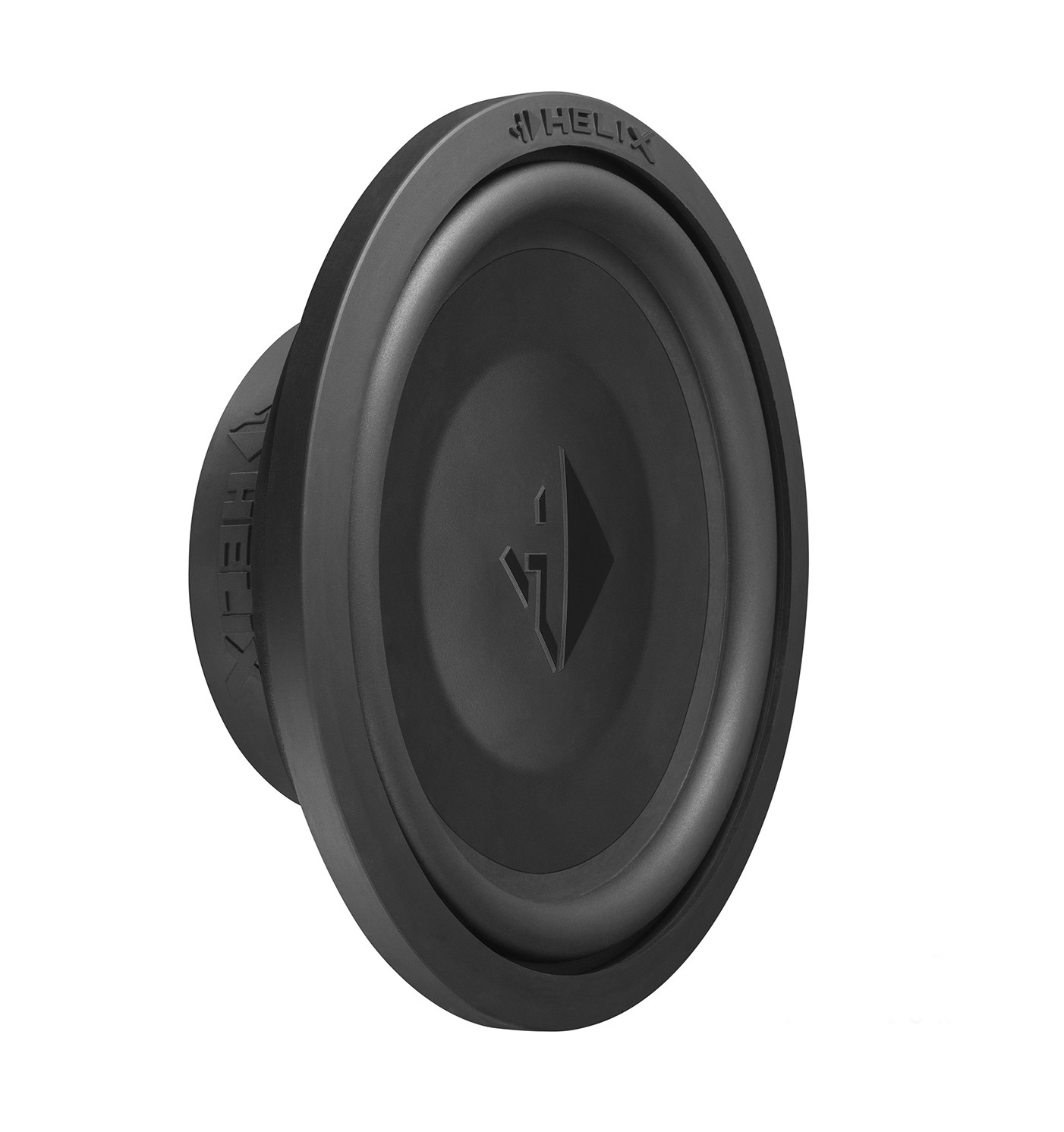

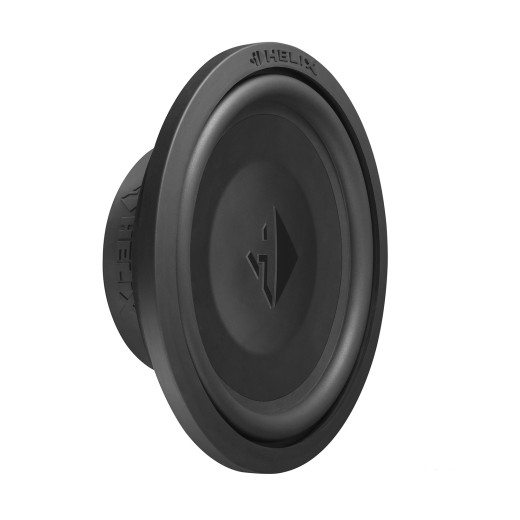

Subwoofer Helix K 10S

Helix K 10S je konečným riešením problémov, pokiaľ ide o realizáciu obzvlášť plochých a kompaktných konštrukcií ozvučnice. Jeho extrémne nízka inštalačná hĺbka otvára úplne nové možnosti inštalácie bez akýchkoľvek akustických kompromisov. Vďaka veľkej dvojitej kmitacej cievke a nízkej rezonančnej frekvencii sa Helix K 10S nemusí skrývať pred basovými reproduktormi s väčšou inštalačnou hĺbkou, pokiaľ ide o basový výkon. Extrémne tuhá sendvičová papierová membrána v spojení s odolnou duálnou kmitacou cievkou nielen prevádza výkon zosilňovača ľahko a bez kompresných efektov na hromadu akustického tlaku, ale boduje aj zvukovo svojimi jemnými údermi. Zvláštnou prednosťou je magnetický systém, ktorý má na zadnej strane otvor so závitom a umožňuje tak pripevnenie basového reproduktora k zadnému panelu ozvučnice. Týmto spôsobom je možné účinne znížiť vibrácie skrine aj pri tenkých stenách, pretože pri plochých konštrukciách sa počíta každý milimeter inštalačnej hĺbky.

Hlavné vlastnosti subwoofra Helix K 10S2

  • 10" subwoofer s výkonom 300 W RMS a dvojitou cievkou s impedanciou 2 + 2 Ω.
  • Obzvlášť nízka inštalačná hĺbka optimalizovaná pre kompaktné a plytké konštrukcie ozvučnice.
  • Extrémne tuhá, ručne vyrábaná papierová membrána.
  • Ventilovaná kmitacia cievka pre minimálne kompresné efekty a manipuláciu s vysokým výkonom.
  • Gumový okraj s dlhým pohybom pre najvyššie mechanické hodnotenie.
  • Duálna kmitacia cievka 2 + 2 Ohmy pre flexibilnú konfiguráciu systému.
  • Výkonný magnetický systém pre kompaktné basreflex ozvučnice.
  • Robustný kryt magnetu s nápisom Helix na dokonalú ochranu magnetov.

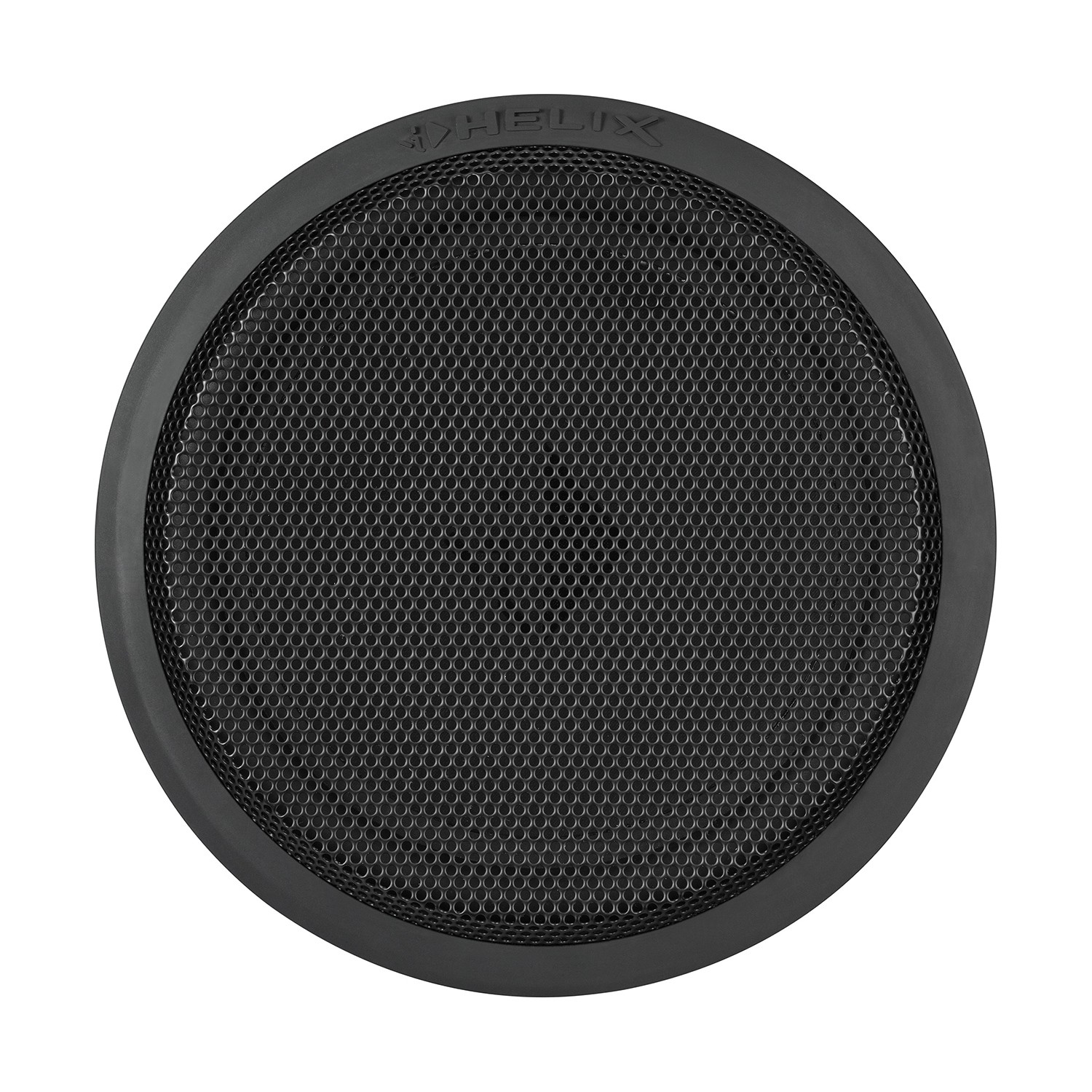

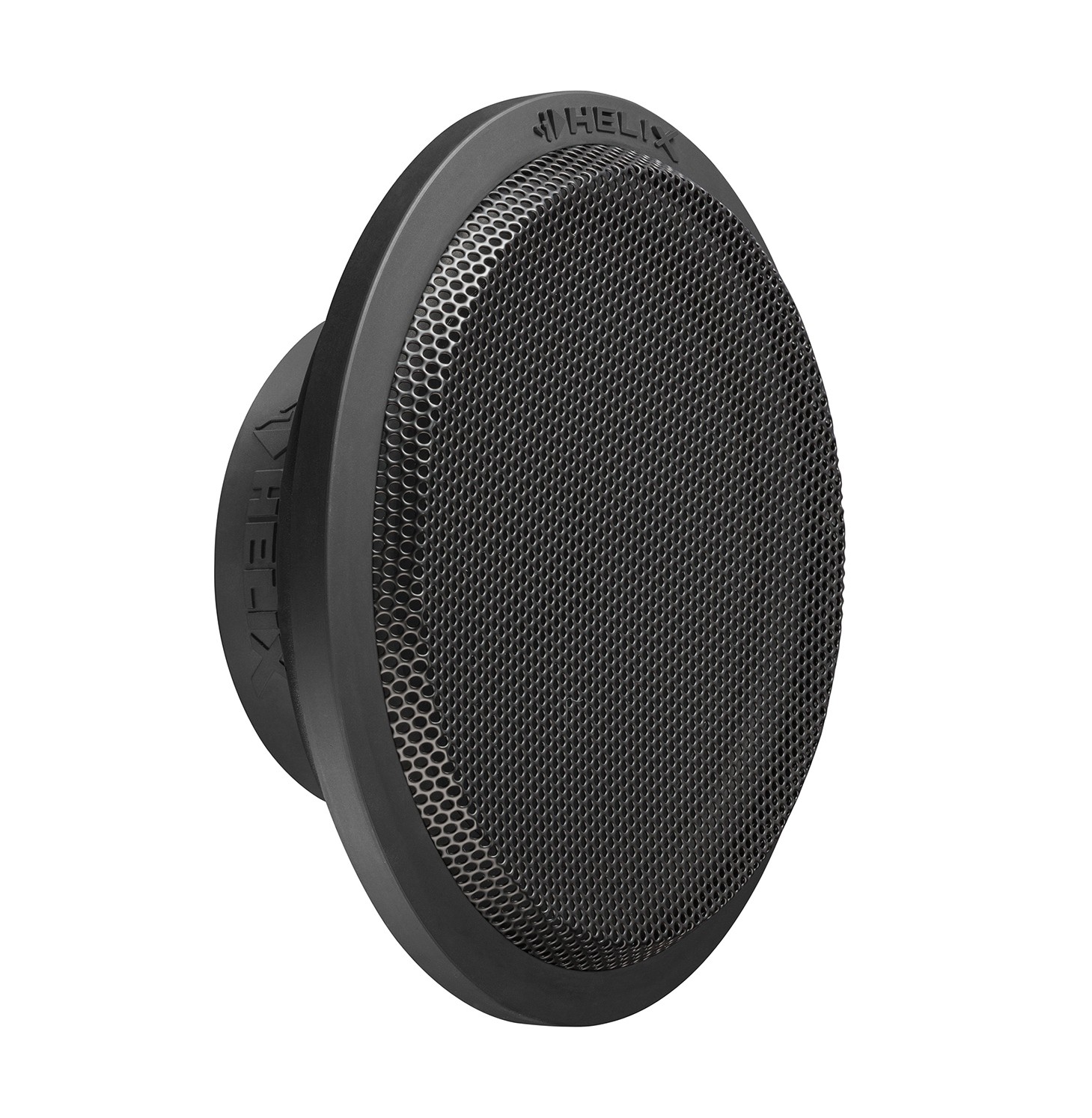

  • Mriežka a tesnenie súčasťou dodávky.
  • Veľmi dlhá lineárna exkurzia.

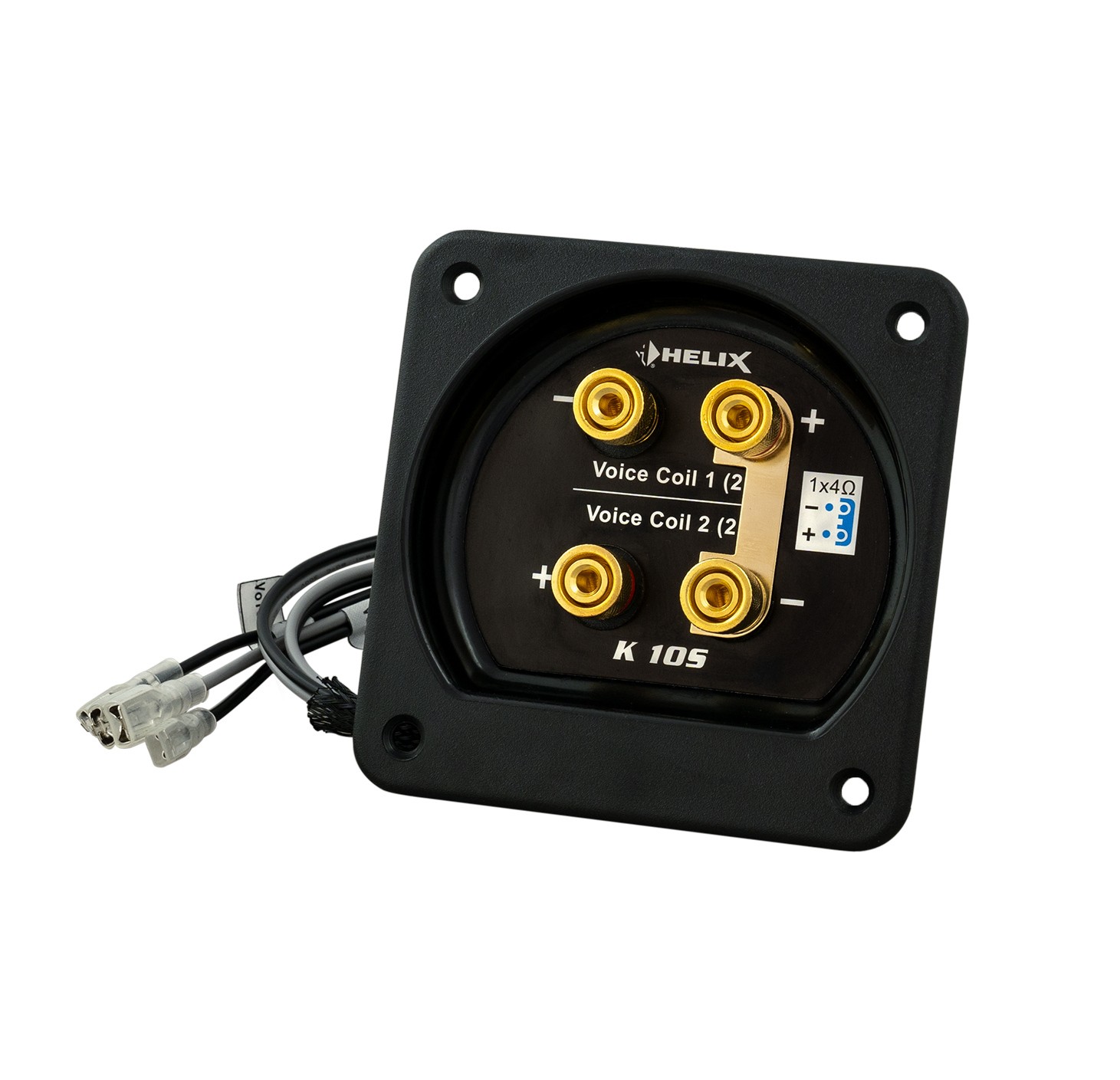

  • Pevné tlačné svorky.
Katalógové čísloK 10S
ZnačkaHelix
OdkazyOficiálna webová prezentácia
RMS výkon RMS výkon subwooferu je stály výkon nepretržitého používania subwoofera. Ak sa výkon na dlhšiu dobu prekročí, môže dôjsť k nevratnému poškodeniu, resp. k spáleniu kmitacej cievky subwoofera. 300 W
Max. (maximálny) výkon Špičkový výkon , ktorý dokáže subwoofer zahrať chvíľkovo (cca 0,5 s), napríklad pri údere bicích nástrojov v skladbe. Ak sa maximálny výkon prekročí, môže dôjsť rýchlo k poškodeniu, resp. k spáleniu kmitacej cievky subwoofera. 600 W
Citlivosť (SPL 1W/1m)Citlivosť, senzitivita čiže účinnosť subwoofera.
Citlivosť subwoofera sa udáva v decibeloch (dB) a zjednodušene povedané znamená, čím vyššia hodnota, tým menšie nároky na výkon zosilňovača. Ide de facto o hodnotení, ako subwoofer prevádza watty na zvuk. Hodnotenie citlivosti sú v úrovňou hluku merané na 1 meter od subwoofera pomocou 1 W (watt energie) alebo pomocou 2,83 voltu na zdroji na 1 meter.
Vyššia Decibelová úroveň znamená, že subwoofer je hlasnejší s nižším výkonom. Pre každý nárast o 3 dB citlivosti, subwoofer vyžaduje polovičnú silu pre reprodukciu rovnaké hlasitosti. Napríklad, ak 88 dB subwoofer potrebuje 300 wattov na výrobu určitej hlasitosti, potom subwoofer s 91 dB citlivosťou potrebuje len 150 wattov, aby sa dostal na rovnakú účinnosť.
87 dB
Impedancia Impedancia - meranie elektrického odporu. Pri nákupe subwooferu je veľmi dôležité, aby sa každý ubezpečil, že impedancia je v súlade so zosilňovačom, ktorý na neho zapájate. U subwooferov s dvojitou kmitacou cievkou sa doporučujeme riadiť podľa informácií v poradni!
Príklad:
2 Ohmový subwoofer nemožno pripojiť na zosilňovač, ktorý je stabilný len do 4 Ohmov. 4 Ohmový subwoofer možno bez problémov použiť na zosilňovač, ktorý je stabilný do 2 Ohmov. Zapojenie 4 Ohm subwoofera na zosilňovač, ktorý je stabilný do 4 Ohmov, tiež bez problémov. Najbežnejšie impedancia subwooferu sú 4 Ohm.
2 + 2 Ω
Priemer subwooferaPriemer subwoofera je uvádzaný na skrutkovacie diery. Celkový vonkajší priemer subwooferu je zvyčajne o 1-2 cm širšie, podľa rozmerové kategórie subwoofera. U 30-tich cm subwooferu je vonkajší priemer vč. ochranné gumy 31,8 cm a u 25-tich cm subwooferu je to 26,5 cm vr. ochranné gumy. 250 mm (10")

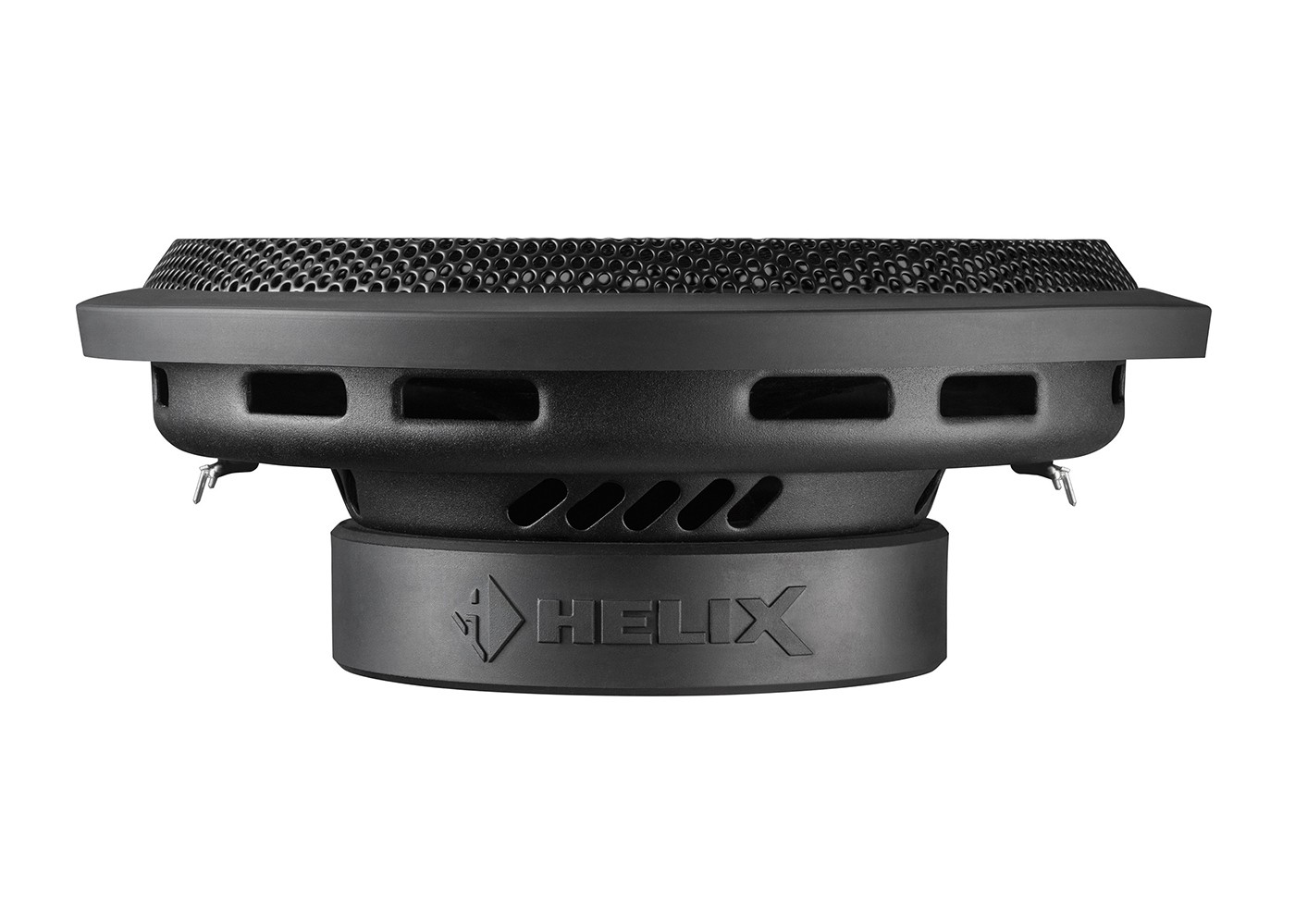

Montážna hĺbka subwooferaMontážna hĺbka subwoofera sa meria od najspodnejšej hrany magnetu až po spodný okraj plechového alebo liateho koša subwoofera. 84,5 mm
Odporúčaný objem uzavretej ozvučnice Uzavretá ozvučnica sa vyznačuje jednoduchou konštrukciou. Uzatvorené ozvučnice bývajú spravidla menších rozmerov ako ozvučnice bassreflexové a na ich tlmenie sa používa špeciálny tlmiaci rúno.
Uzavretá ozvučnica má výhodu v tom, že zabraňuje akustickému skratu medzi vyžarovaním prednej a zadnej strany membrány subwoofera. Nevýhodou je, že uzavretá ozvučnica dvíha vlastné rezonančný kmitočet použitého subwoofera a tým tiež zvyšuje dolná limitná kmitočet. To preto, že je zadná strana membrány pri vyžarovanie subwoofera v uzavretej ozvučnici nútená stláčať a zřeďovat vzduch vo vnútri ozvučnice. Tým sa pridáva k vlastnej tuhosti kmitacieho systému subwooferov ešte tuhosť vzduchu v uzavretej ozvučnici. To spôsobuje zväčšenie tuhosti kmitacieho systému a tým aj zvýšenie rezonančnej frekvencie celého systému: subwoofer -> ozvučnice.
Zvýšenie rezonančného kmitočtu pre daný subwoofer je tým väčšia, čím menší je objem vzduchu v uzavretej ozvučnici. Pomerne malý objem vzduchu v uzavretej ozvučnici pôsobí na subwoofer ako akustická pružina pri vyžarovaní zadnej strany membrány dovnútra uzavreté ozvučnice.
POUŽITIE: Hlavne na kvalitné počúvanie basov v celom pásme s dôrazom na detailnosť a presnú reprodukciu na spodnom pásme.
Klady a zápory:
+ Čistá reprodukcia
+ Malé skrine
+ Jednoduchšie naladenie
- Nízky stupeň účinnosti v hlbokých basoch
- Hlasitosť len za cenu enormného vychýlenie membrány
- Nemožno očakávať výraznejšie akustický tlak
14 L
Odporúčaný objem bassreflexovej ozvučnice bassreflexová ozvučnica je riešená rovnako ako uzavretá ozvučnica, ale má navyše ešte tzv. Bassreflexový nátrubok, čiže "bassreflex" alebo štrbinu. Na tlmenie bassreflexových ozvučníc sa používa ihličkový molitan.
POUŽITIE:
Ideálne použitie je v prípadoch, keď chce poslucháč dosiahnuť vysoké hlasitosti a dobrej úrovne akustického tlaku. Ide o najlepší kompromis medzi kvalitným zvukom a výkonom a je tiež najčastejšie používaná
Klady a zápory:
+ Dobrá účinnosť v hlbokých basoch
+ K veľkej hlasitosti stačí malá výchylka membrány
- Reprodukcie menej presná ako u uzavretých ozvučníc
16 L
Veľkosť bassreflexuNátrubok čiže bassreflex sa používa pri stavbe bassreflexových ozvučníc. Dĺžka a priemer bassreflexu sú veľmi dôležité parametre a je potrebné sa riadiť tým, čo konkrétne výrobca subwoofera odporúča. Dôrazne odporúčame zhotovovať iba značkové a kvalitné bassreflexom sa zaoblením na konci bassreflexu. Ak je bassreflex ukončený rovno trubicou, výsledkom je tzv. "Prdenie" subwooferu, kedy sa vzduch vyfukujúci z bassreflexu triešť o ostrý koniec bassreflexu. 70 x 380 mm
Fs - rezonančná frekvencia Fs - je spodná rezonančný kmitočet. Tento parameter je de facto voľný vzduch rezonančná frekvencia subwoofera. Jednoducho povedané, je to bod, v ktorom sa hmotnosť pohybujúcich sa častí subwoofera vyrovnáva sile suspenzie subwooferu, keď je v pohybe. Ak ste niekedy videli kúsok povrázku, ktorý začal nekontrolovateľne pohmkávať vo vetre, videli ste efekt dosiahnutie rezonančnej frekvencie.
Hmotnosť pohyblivých častí a tuhosť odpruženia (surround a spider) sú kľúčovými prvkami, ktoré majú vplyv na rezonančnú frekvenciu. Ako všeobecné pravidlo platí, že nižšie Fs označuje subwoofer, ktorý by bol pre reprodukciu nízkych frekvencií lepšie ako subwoofer s vyššou Fs. Nie je tomu tak ale vždy, pretože do výsledného zvuku vstupujú potom aj ďalšie dôležité parametre subwoofera.
34 Hz
Vas - ekvivalentný objem vzduchu Vas - predstavuje objem vzduchu, ktorý pri stlačení na jeden kubický meter pôsobí rovnakou silou ako dodržiavanie (CMS), suspenzia v určitom subwoofera. Vas je jedným z parametrov, najkomplikovanejším pre meranie, pretože na zmeny tlaku vzduchu majú vplyv podmienky relatívnej vlhkosti a teploty.
Ďalší spôsob, ako opísať čo VAS: skúste použiť subwoofer a nájsť takú ozvučnici, ktorá má správnu veľkosť, aby sa vzduch vrátil rovnakou tuhosťou do rovnakej rezonancie. Veľkosť tohto boxu sa rovná Vas. Existujú však aj ďalšie parametre, ale tie pre presný výpočet ozvučnice nie sú natoľko potrebné. Pri stavbe ozvučníc sú tiež dôležité hodnoty rezonančnej frekvencie a Q-parametrov.
34 L
Xmax + - Xmax - maximálne natočenie membrány subwoofera jedným směrem- nie je to súčet, alebo tiež skratka pre maximálnu lineárnu výchylku. Výstup subwoofera sa stáva nelineárne, keď kmitacia cievka začne opúšťať magnetickú medzeru. +/- 6.0 mm
QesElectrical Q-factor of driver je elektrický činiteľ kvality (elektrické tlmenie). Ak sa pohybuje cievka subwooferu v magnetickom poli, generuje vlastný prúd, ktorý pôsobí proti jej pohybu. QES je bezrozmerný parameter a čím je číslo nižšie, tým je generovaný prúd vyššia a pohyb cievky je tak tlmenejšie, takže sa znižuje celkový prúd tečúci cievkou, výchylka aj citlivosť okolo rezonancie fs. Pohybuje sa v hodnotách od 0.08 až 0.6, v extrémoch, u obyčajných univerzálnych meničov, aj 20. Subwoofery s príliš nízkou hodnotou QES, veľmi tlmený systém, nie sú vhodné do určitých typov ozvučníc. 0.49
QmsMechanical Q-factor of driver je mechanický činiteľ kvality (mechanické tlmenie). Jedná sa o mechanické straty ovplyvňujúce (tlmiaci) pohyb membrány subwoofera. QMS je bezrozmerný parameter a čím je číslo vyššie, tým sú straty menšie, tzn. vyššia je aj výchylka a citlivosť v spodnom pásme, pohybuje sa okolo 0.4 - 25. 6.37
QtsTotal Q-factor of driver je celkový činiteľ kvality, zahŕňa v sebe oba parametre QES a QMS (elektrický QES a mechanický QMS). Pohybuje sa v hodnotách cca od 0.08 až 0.6, výnimočne až 3. QTS subwoofera sa počíta rovnako ako napríklad dvojica paralelne radených odporov, na výsledok má teda rozhodujúci vplyv menšia hodnota, ktorú nemožno prekročiť, tou býva väčšinou QES. 0.45
Priemer kmitacej cievky subwooferaČím väčší priemer kmitacej cievky, tým má subwoofer väčšiu zaťažiteľnosť, laicky povedané. 50.8 mm
Materiál membrány subwooferaŠpecifický materiál, z ktorého je membrána subwoofera vyrobená. Papier
